Stromdurchflossener Leiter - Richtung des Magnetfeldes

Dreistein007 · Anmeldungsdatum: 11.01.2016 Beiträge: 722

Hallo,
siehe hier:
http://wikifinum.zum.de/wiki/Stromdurchflossener_Leiter_(Magnetfeld)
,,Der Verlauf der Feldlinien um den Leiter folgt einer einfachen Regel. Die Elektronen fließen vom Minus- zum Plus-Pol durch den Leiter selbst. Die Feldlinien verlaufen immer im Uhrzeigersinn zu dieser Flussrichtung (3. Bild von oben)."

Das ist doch falsch ?! Zu der Elektronenflussrichtung verlaufen die Magnetfeldlinien entgegen dem Uhrzeigersinn.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3571

Hallo,

Dreistein007 · Anmeldungsdatum: 11.01.2016 Beiträge: 722

Danke, aber dann verstehe ich das nicht.
Es ist derselbe Sachverhalt, eine Seite sagt es so, und die andere so.

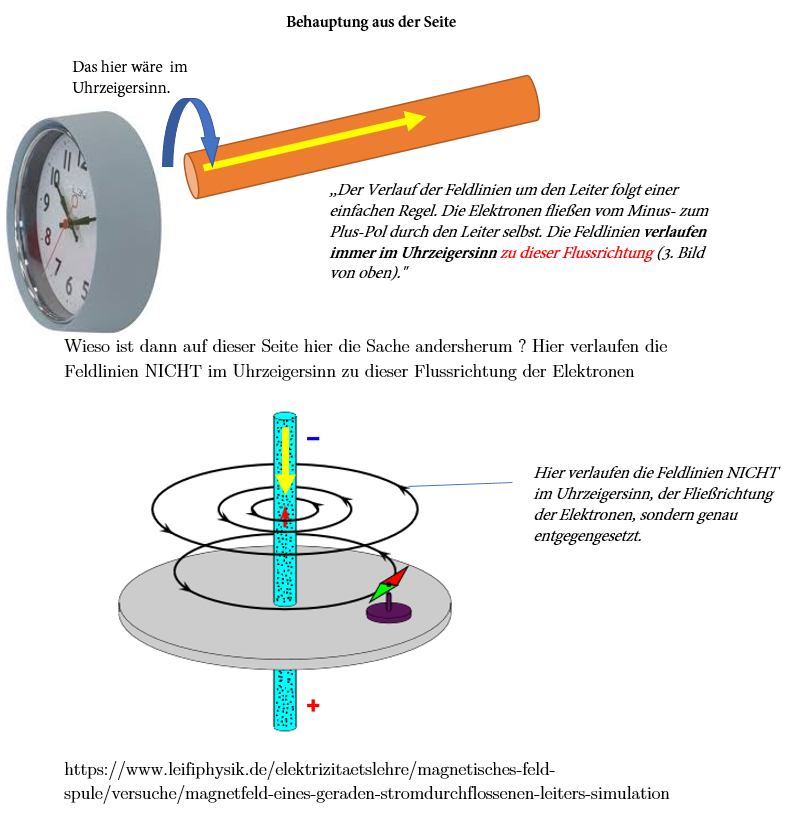

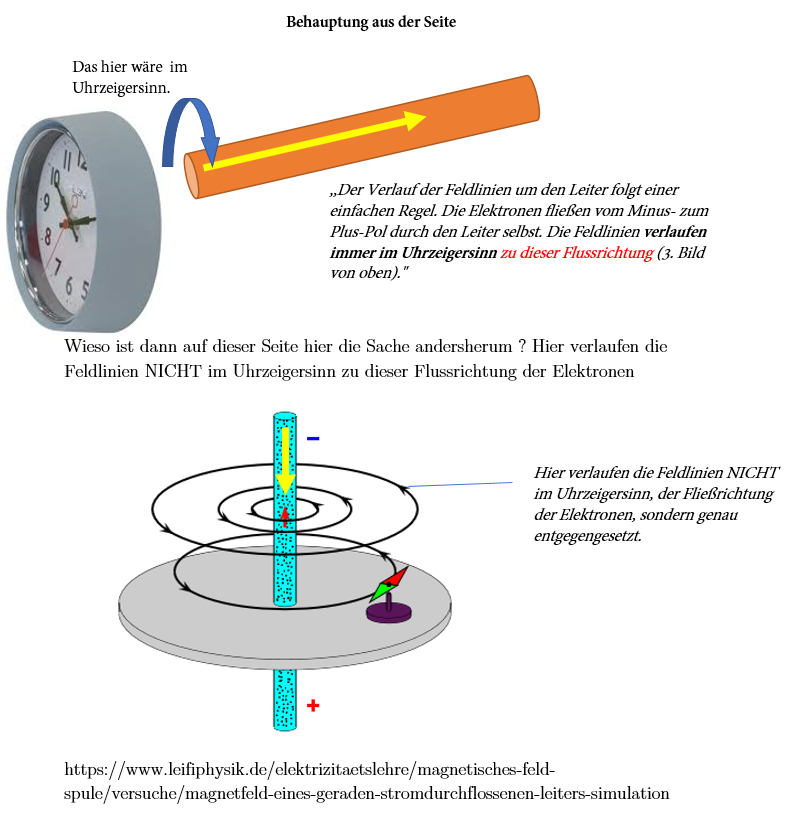

Schau mal, habe eine Illustration gezeichnet.

Dreistein007 · Anmeldungsdatum: 11.01.2016 Beiträge: 722

Ah, jetzt habe ich verstanden. Es kommt darauf an, wie man die Uhr dreht.
Bei der Seite ist es so, dass die Uhr frontal zum Leiter hinzeigen würde. Und bei der anderen Seite würde die Uhr entgegengesetzt zum Leiter zeigen.

Nobby1

Ich bin der Meinung das obere Bild ist falsch. Linke Hand Regel für Elektronenfluß.Daumen zeigt in Elektronenfluß. Abgewinkelte Finger umgreifen den Leiter wie die Richtung der Feldlinien. Oben müsste entgegen der Uhr rauskommen. Unten kommt es richtig heraus auch entgegen der Uhr.

Hier eine weitere Seite:

http://wikifinum.zum.de/wiki/Stromdurchflossener_Leiter_(Magnetfeld)

Dort kommt der Stromfluss von unten ,man umgreift mit der linken Hand den Leiter und es kommt hier der Uhrzeigersinn raus.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3571

Nobby1

Nein das Bild mit der Uhr in dem Download ist falsch.
Dieses Bild ist klar. Der Elektronenfluss ist von unten nach oben. Der Daumen der linken Hand zeigt nach oben . Die Finger umgreifen in Uhrzeigerichtung.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3571

Nobby1

3. Thread

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3571

Nobby1

In allen Bildchen wird von der Elektronenflussrichtung gesprochen, daher ist das Bild falsch. Das darunter richtig. Die technische Stromrichtung gibt's nur beim Elektriker.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3571

Nobby1

Nichts desto trotz. Sollten in beiden Bildchen technische Stromrichtungen gemeint sein, dann ist wie schon im Eingangsthread zu lesen, das zweite Bildchen falsch.
