Serien- u. Parallelschaltung rechnen

Fitzgerald · Anmeldungsdatum: 25.10.2020 Beiträge: 48

Hi,

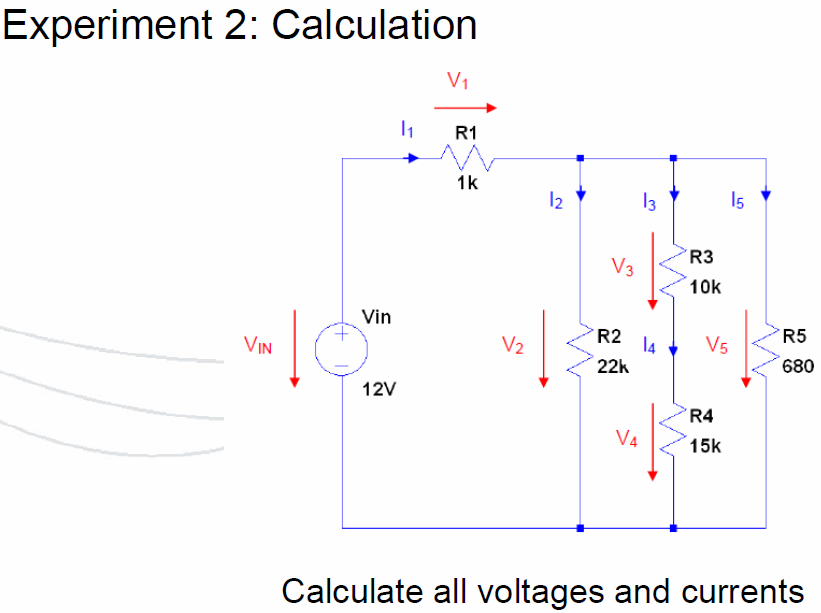

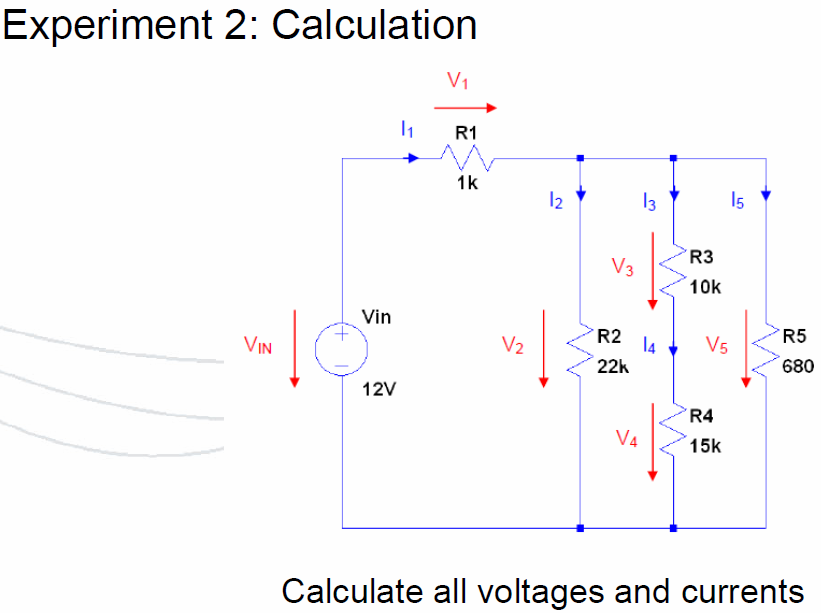

habe folgende Schaltung kalkuliert, bin mir aber nicht sicher ob die Anwendung von Ohm's so stimmt.

R3,4 = 10+15 = 25 kΩ
R3,4,5 = (25*0.680) / (25+0.680) = ≈ 0.66 kΩ
R2,3,4,5 = (22*0.66) / (22+0.66) = ≈ 0.64 kΩ
RT = R1 + R2,3,4,5 = 1 + 0.64 = ≈ 1.64 kΩ
IT = I1 = I2 = Vin/RT = 12 / 1.64 = ≈ 7.31 mA
V1 = R1 * IT = 1 * 7.31 = ≈ 7.31 V
Vk = V2 = R2,3,4,5 * IT = 0.64 * 7.31 = ≈ 4.69 V
Vin = V1 + V2 --> V2 = 12 – 4.69 = ≈ 7.31 V
I3,4 = Vk / R3,4 = 4.69 / (10 + 15) = ≈ 0.19
V3 = 10 * 0.19 = 1.88 V
V4 = 15 * 0.19 = 2.82 V
I3 = 1.88 / (10+15) = 0,08 mA
I4 = 2.82 / (10+11) = 0.11mA
I5 = 4.69 / 0.68 = 6.9 mA
V5 = 0.68 * 6.9 = 4,69 V

V2 müsste gem. Kirchhoff ja sein:
Vin = V1 + V2 --> V2 = 12 – 4.69 = ≈ 7.31 V

Wenn ich jedoch mit Ohm rechne komme ich auf: R2,3,4,5 * IT = 0.64 * 7.31 = ≈ 4.69 V statt oben 7.31 V oder verwechsle ich grad komplett etwas??

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7462

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3320

und nebenbei

Fitzgerald · Anmeldungsdatum: 25.10.2020 Beiträge: 48
