Stromkreis inkl. Wechselstromwiderstand kalkulieren

Fitzgerald · Anmeldungsdatum: 25.10.2020 Beiträge: 48

Hi,

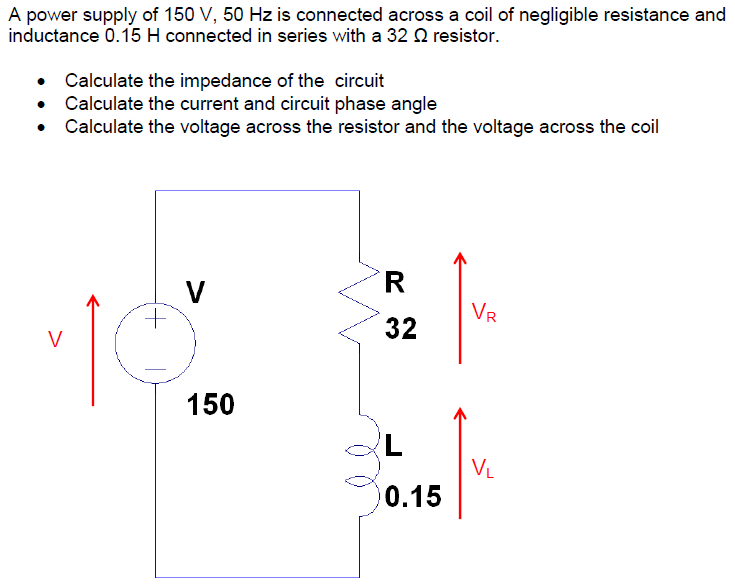

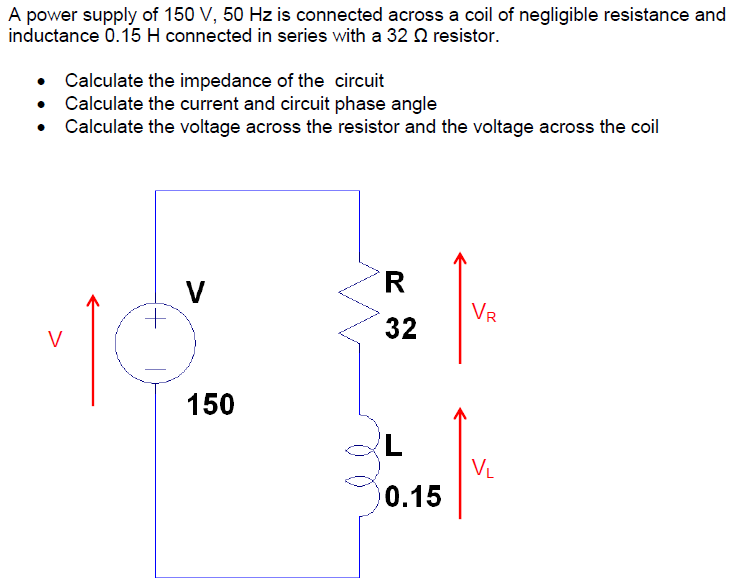

würdet ihr das Bsp im Anhang auch genau so kalkulieren?

xL … inductive reactance
XC … capacitor/capacitive reactance

xL=2*pi*f*L --> xL = 2*pi*50*0.15 = ≈ 47.12 Ω
xC= 1/(2pi*fC) --> no capacitors -> XC = 0

Impedance of circuit, z: z = √(R²+(xL-xc )²)

z = √(32²+(47.12-0)² ) = ≈ 56.96 Ω

I = V / Z = 150 V / 56.96 Ω = ≈ 2.63 A

Voltage resistor, VR = R * I = 2.63 * 32 = 84.27 V

Voltage coil, VL = I * xL = 2.63 * 47.12 = 124.09 V

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Ja, es fehlt halt noch der Winkel. Den Schritt mit dem Kondensator kann man sich sparen. Und, wie gesagt, bitte U für Spannung, X für den Blindwiderstand, Z für die Impedanz.

Viele Grüße
Steffen
