Meine Frage:

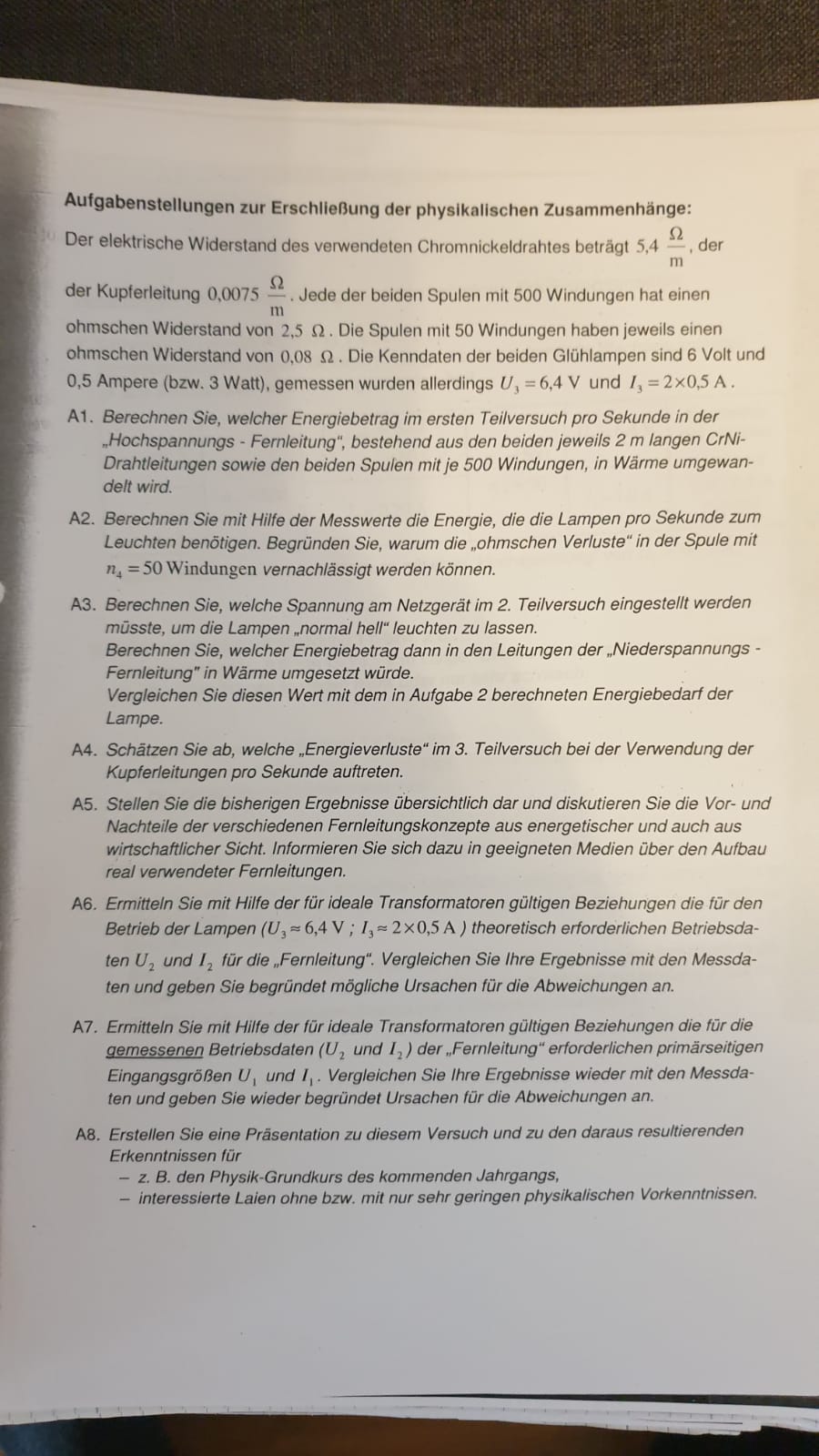

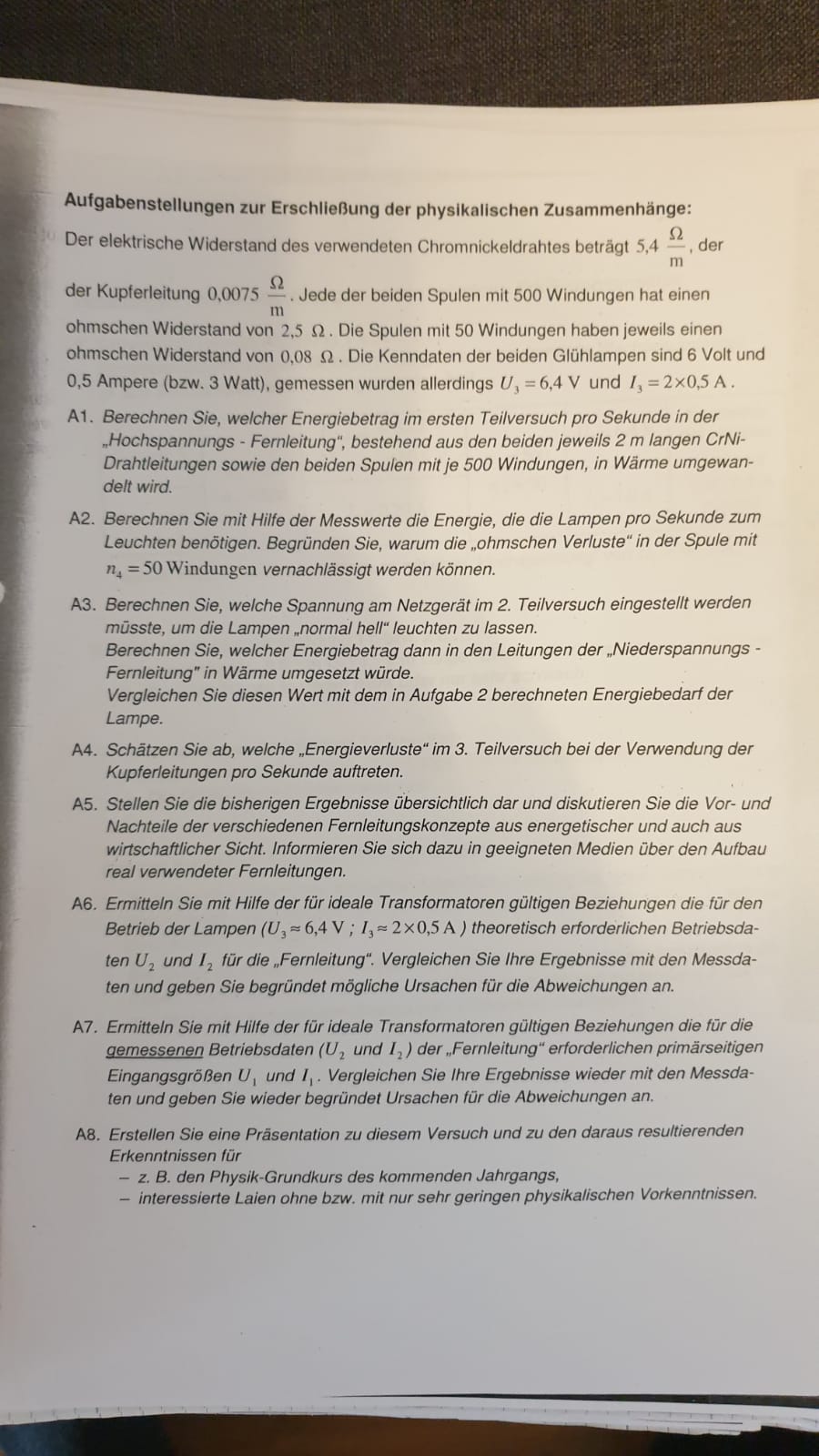

Ich habe folgene Aufgabe:
Meine Ideen:
ICh verstehe nicht was ich machen soll ?
| Beschreibung: |
|
Download |
| Dateiname: |
WhatsApp Image 2021-04-15 at 14.45.51.jpeg |
| Dateigröße: |
162.28 KB |
| Heruntergeladen: |
242 mal |
|
|
 |
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 17:12 Titel: |
|
|
A1 Ich sehe das so, dass man eine Reihenschaltung mit dem Chromnickeldraht und den Primärspulen hat.
Aus Länge und spezifischen Widerstand lässt sich der Widerstand des Drahtes berechnen. Dazu kommen die Widerstände der Spulen.
Aus Strom und Widerstand lässt sich die Leistung berechnen. Die Energie dann aus der Zeitspanne. Da es sich um einen Trafo 2 Spulen 500 zu 50 Wdg. Übersetzung 1:10 handelt muss der Strom im Primärkreis nur 1/10 betragen.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 18:09 Titel: |
|
|
|
Was muss man dort alles Rechnen ?
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 18:20 Titel: |
|
|
Habe ich doch geschrieben.
Wie gross ist der Widerstand der 2 × 2 m Hochspannungsleitung aus Chromnickel? Stimmen die 2 m sind es nicht km.
R = L x Rho
Der Spulenwiderstand ist gegeben. Die Addition der beiden ergibt den Gesamtwiderstand.
Der Trafo liefert 2 x 0,5 A = 1 A Das Windungsverhältnis is 1:10. Also wieviel A sind in der Primärspule. Dieser Strom geht durch den vorher berechneten Widerstand. Mit P = I^2*R ergibt sich die Verlustleistung. Die Energie dann E = P* t
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 18:38 Titel: |
|
|
hmm
Zuletzt bearbeitet von Steve Benson am 15. Apr 2021 18:45, insgesamt einmal bearbeitet |
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 18:39 Titel: |
|
|
|
Das Problem ist die Aufgaben sind sehr kompliziert Aufgestellt
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 18:46 Titel: |
|
|
Das denke ich auch. Gibt es ein Schaltbild zu der Aufgabe?
Die Lampenleistung ist ja schon gegeben. Die Energie kann man daraus berechnen.
Verwirrend ist die Angabe der Spulen (2 davon) und auch wo nun Kupferdraht verwendet wird. Die Länge ist auch nicht gegeben.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 18:51 Titel: |
|
|
Hatte noch das AB
| Beschreibung: |
|
Download |
| Dateiname: |
WhatsApp Image 2021-04-15 at 19.48.19 (1).jpeg |
| Dateigröße: |
93.55 KB |
| Heruntergeladen: |
209 mal |
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 18:51 Titel: |
|
|

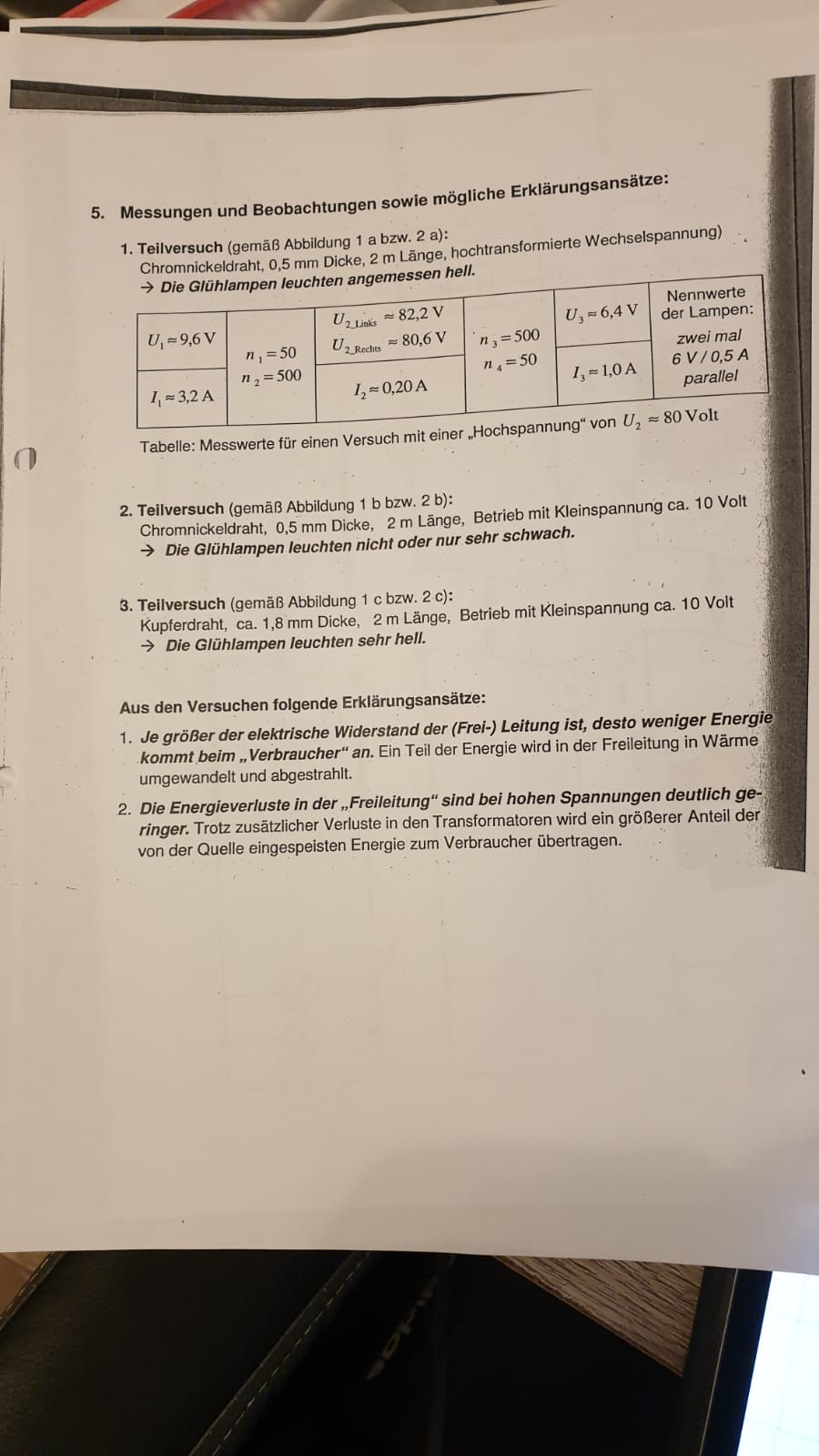

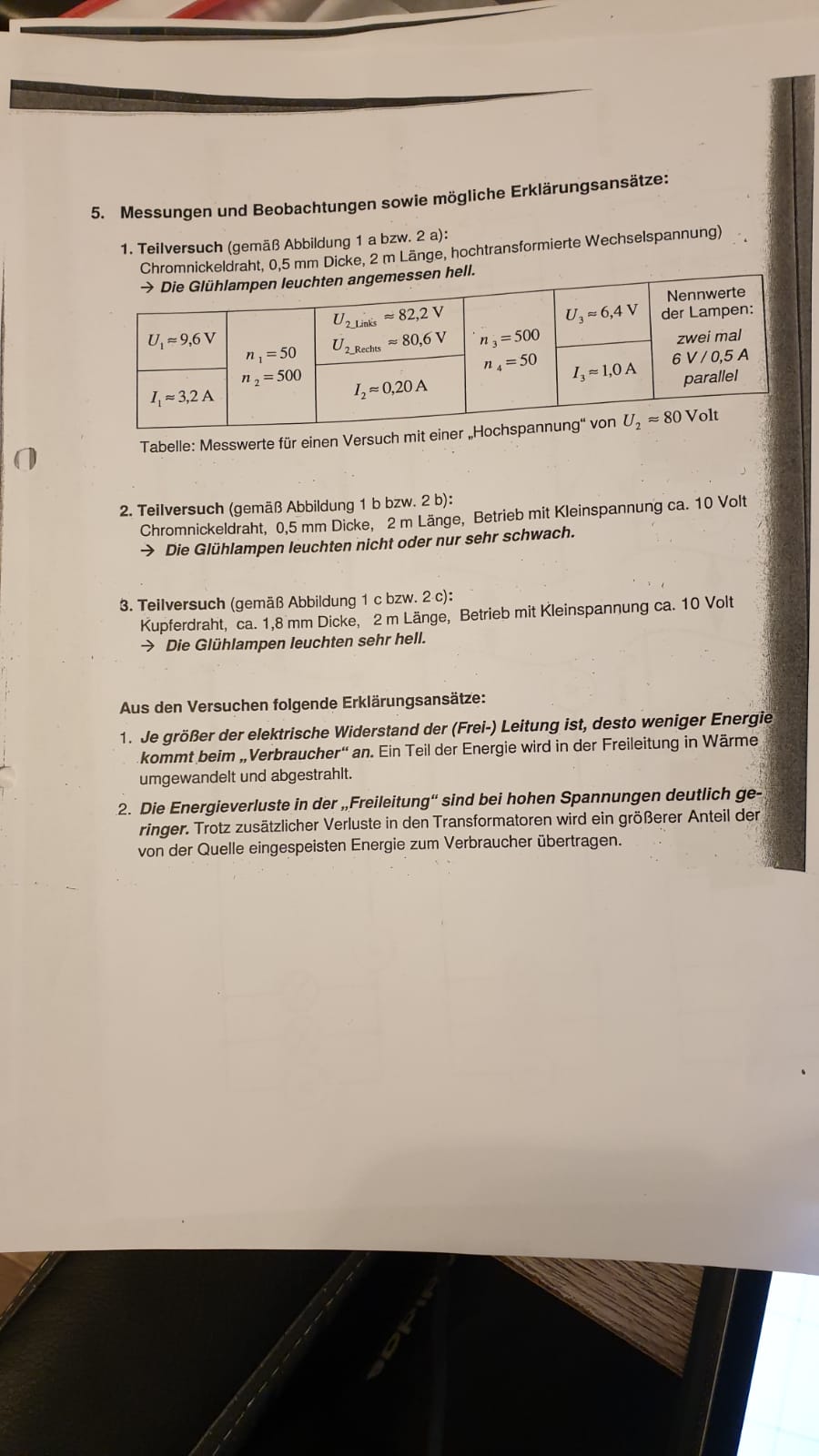

und das
| Beschreibung: |
|
Download |
| Dateiname: |
WhatsApp Image 2021-04-15 at 19.48.19.jpeg |
| Dateigröße: |
117.54 KB |
| Heruntergeladen: |
185 mal |
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 18:56 Titel: |
|
|
|
Warum hast Du das nicht gleich gepostet. Jetzt ist die Sache viel klarer.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 18:58 Titel: |
|
|
|
Tut mir leid das war mir nicht bewusst
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:04 Titel: |
|
|
|
Wie lautet A1 dann ?
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 19:09 Titel: |
|
|
|
Rechne erstmal A aus. Man hat viel mehr Daten. Du siehst die Spannung an dem linken Trafo Sekundärseite 82,2 V und den rechten Trafo Primärseite 80,6 V Die Differenz ergibt den Spannungsabfall. Aus diesem und den Widerstand die Verlustleistung rechnen.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:14 Titel: |
|
|
|
Wie geht das alles denn ich bin völlig verwirrt
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:18 Titel: |
|
|
|
Ich weiß nicht welche Formeln für alles nutzen muss
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:21 Titel: |
|
|
|
Ich mein wir hatten letztens zusammen den Transformator gemacht, aber hier ist irgendwie alles komplizierter
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:22 Titel: |
|
|
|
Ich mein wir hatten letztens zusammen den Transformator gemacht, aber hier ist irgendwie alles komplizierter
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 19:22 Titel: |
|
|
Wie gross ist die Differenz zwischen den beiden inneren Spannungen. Der Strom ist dort auch gegeben.
Wie ist die Leistung aus P = U*I
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:24 Titel: |
|
|
|
0,4V oder nicht
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:26 Titel: |
|
|
|
und P= 6,4v*1A =6,4W dachte an 1A weil dort 2*1A steht
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:54 Titel: |
|
|
|
bist du noch da
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 19:56 Titel: |
|
|
|
Ich blicke da wirklich nicht durch. möchte es unbedingt verstehen
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 20:20 Titel: |
|
|
Zuerst soll die Hochspannungsleitung berechnet werden. Wie gross ist deren Widerstand?
Die beiden Spulen haben je 2,5 Ohm. Die kommen dazu.
In der Zeichnung sind der Strom 0,2 A und auch die beiden Spannungen 80iger Werte gegeben.
Rechne mal aus.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 20:22 Titel: |
|
|
|
muss dann beim Widerstand die 0,08 Ohm hinzukommen ?
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 20:25 Titel: |
|
|
|
Nein die 0,08 Ohm sind die vom Kupferdraht.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 20:27 Titel: |
|
|
|
Kannst du mir bitte einen Ansatz schreiben ?
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 20:42 Titel: |
|
|
|
Zumindest, welche Formel ich nutzen muss
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 20:44 Titel: |
|
|
Für CrNi Draht sind 5.4 ohm/ m angegeben.
Die Leitung ist 2 m hin 2 m zurück also 4 m lang
Also ergeben sich R = Rho * l = 5,4 *4 = 21,6 ohm
Dazu kommen die zwei Spulen von 2,5 ohm also 5 ohm insgesamt.
Der Gesamtwiderstand ist also 26,6 ohm.
Der Spannungsabfall ist 82,2 V - 80,6 V = 1,6 V
Mit P = U^2 / R ergibt sich 0,096 W
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 20:51 Titel: |
|
|
|
Was setzt man in der letzten Formel ein ?
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 20:57 Titel: |
|
|
|
P = (1,6V)^2/26,6 ohm
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 20:57 Titel: |
|
|
|
ahh habs
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 20:58 Titel: |
|
|
|
Ist A1 dann fertig ich dachte es ist die Energie gesucht
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 21:12 Titel: |
|
|
|
Die Energie ist Leistung mal Zeit.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 21:16 Titel: |
|
|
|
wo haben wir hier die ZEit ?
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 21:18 Titel: |
|
|
|
Wie heißt der erste Satz in der Aufgabe A1
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 21:22 Titel: |
|
|
|
Jep
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 21:25 Titel: |
|
|
|
also E=P*t E=0,096W*1s = 0,096Ws ist die einheit hier richtig oder kommt was anderes
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1655
|
| Nobby1 Verfasst am: 15. Apr 2021 21:28 Titel: |
|
|
|
Du kannst es auch in Joule, Newtonmeter oder Kilowattstunden umrechnen.
|
|
|
Steve Benson
Anmeldungsdatum: 14.01.2021
Beiträge: 234
|
| Steve Benson Verfasst am: 15. Apr 2021 21:29 Titel: |
|
|
|
umrechenen? wie geht das
|
|
|
|
