 MMchen60 Verfasst am: 19. Okt 2021 15:28 Titel: Statik berechnen |
 |
|
Hallo liebe Forumsmitglieder,

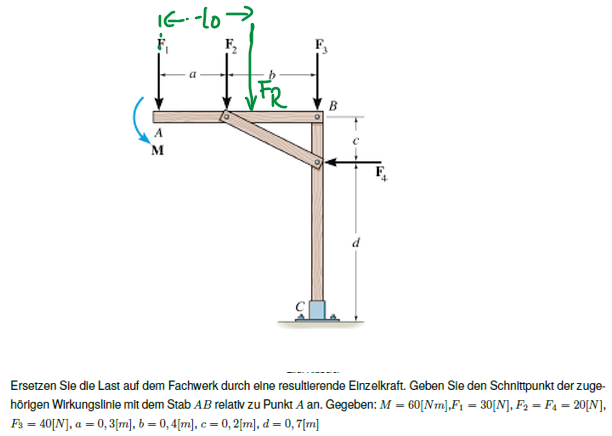

Autodidaktik ist manchmal schwer. Ich tue mir schwer bei folgender Aufgabe, siehe Grafik 1.
Ich habe da gerechnet: (Grafik 2b). weiß aber nicht, ob das richtig ist. Vielleicht guckt sich das ja mal jemand an? Danke.
Falls es doch richtig sein sollte, verstehe ich aber eines nicht. In den gegebenen Werten ist ein Drehmoment bei A von 60 Nm angegeben. Wie setzt sich das denn zusammen?
Vielen Dank
MMchen
| Beschreibung: |
|
| Dateigröße: |
11.45 KB |
| Angeschaut: |
2155 mal |
|
| Beschreibung: |
|
| Dateigröße: |
59.25 KB |
| Angeschaut: |
2155 mal |
|
|
|
 |
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 19. Okt 2021 16:14 Titel: |
|
|
Da mein Laptop beim PC-Doktor ist, nur eine kurze Antwort:
Du musst die Kräfte in x- und y-Richtung betrachten.
Die Resultierende hat eine x- und eine y-Komponente.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 19. Okt 2021 16:56 Titel: |
|
|
| Mathefix hat Folgendes geschrieben: | Da mein Laptop beim PC-Doktor ist, nur eine kurze Antwort:
Du musst die Kräfte in x- und y-Richtung betrachten.
Die Resultierende hat eine x- und eine y-Komponente. |
"Auf" dem Fachwerk entsteht aus F1, F2 u. F3 nur eine res. Vertikalkraft von 90N.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 19. Okt 2021 17:00 Titel: Re: Statik berechnen |
|
|
| MMchen60 hat Folgendes geschrieben: | Hallo liebe Forumsmitglieder,
Autodidaktik ist manchmal schwer. Ich tue mir schwer bei folgender Aufgabe, siehe Grafik 1.
Ich habe da gerechnet: (Grafik 2b). weiß aber nicht, ob das richtig ist. Vielleicht guckt sich das ja mal jemand an? Danke.
Falls es doch richtig sein sollte, verstehe ich aber eines nicht. In den gegebenen Werten ist ein Drehmoment bei A von 60 Nm angegeben. Wie setzt sich das denn zusammen?
Vielen Dank
MMchen |
Könnte so aussehen.
Das Drehmoment M setzt sich aus nichts zusammen. Es wirkt einfach dort in A u. könnte z.b durch ein Gewicht an einem Hebelarm oder anders entstehen
| Beschreibung: |
|
Download |
| Dateiname: |
Scan_00801.pdf |
| Dateigröße: |
178.51 KB |
| Heruntergeladen: |
177 mal |
|
|
|
MMchen60
Anmeldungsdatum: 31.01.2021
Beiträge: 221
Wohnort: Heilbronn
|
| MMchen60 Verfasst am: 19. Okt 2021 19:00 Titel: |
|
|
| roycy hat Folgendes geschrieben: |
"Auf" dem Fachwerk entsteht aus F1, F2 u. F3 nur eine res. Vertikalkraft von 90N. |
Dann habe ich das ja richtig gerechnet. Danke.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 19. Okt 2021 19:16 Titel: |
|
|
| roycy hat Folgendes geschrieben: | | Mathefix hat Folgendes geschrieben: | Da mein Laptop beim PC-Doktor ist, nur eine kurze Antwort:
Du musst die Kräfte in x- und y-Richtung betrachten.
Die Resultierende hat eine x- und eine y-Komponente. |
"Auf" dem Fachwerk entsteht aus F1, F2 u. F3 nur eine res. Vertikalkraft von 90N. |
Ich habe das Fachwerk als Ganzes angesehen. "Auf" ist unspezifisch.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 19. Okt 2021 20:46 Titel: |
|
|
| Mathefix hat Folgendes geschrieben: | | roycy hat Folgendes geschrieben: | | Mathefix hat Folgendes geschrieben: | Da mein Laptop beim PC-Doktor ist, nur eine kurze Antwort:
Du musst die Kräfte in x- und y-Richtung betrachten.
Die Resultierende hat eine x- und eine y-Komponente. |
"Auf" dem Fachwerk entsteht aus F1, F2 u. F3 nur eine res. Vertikalkraft von 90N. |
Ich habe das Fachwerk als Ganzes angesehen. "Auf" ist unspezifisch. |
Seine "grün" eingezeichnete Kraft ist sehr "spezifisch".
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 19. Okt 2021 20:49 Titel: |
|
|
| MMchen60 hat Folgendes geschrieben: | | roycy hat Folgendes geschrieben: |
"Auf" dem Fachwerk entsteht aus F1, F2 u. F3 nur eine res. Vertikalkraft von 90N. |
Dann habe ich das ja richtig gerechnet. Danke. |
Nein, nicht ganz, da in deiner Rechnung F4 enthalten ist.
Ich nehme an, dass deine "grün" eingezeichneten Ergänzungen das sind, was du suchst.
|
|
|
MMchen60
Anmeldungsdatum: 31.01.2021
Beiträge: 221
Wohnort: Heilbronn
|
| MMchen60 Verfasst am: 19. Okt 2021 21:10 Titel: |
|
|
| roycy hat Folgendes geschrieben: |
Nein, nicht ganz, da in deiner Rechnung F4 enthalten ist.
Ich nehme an, dass deine "grün" eingezeichneten Ergänzungen das sind, was du suchst. |
Ja, doch, denn ich habe -F_4 * c auf beiden Seiten der Gleichung und damit kürzt es sich doch raus, oder?
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 20. Okt 2021 07:35 Titel: |
|
|
| MMchen60 hat Folgendes geschrieben: | | roycy hat Folgendes geschrieben: |
Nein, nicht ganz, da in deiner Rechnung F4 enthalten ist.
Ich nehme an, dass deine "grün" eingezeichneten Ergänzungen das sind, was du suchst. |
Ja, doch, denn ich habe -F_4 * c auf beiden Seiten der Gleichung und damit kürzt es sich doch raus, oder? |
Ich würde das ohnehin anders angehen als du.
| Beschreibung: |
|
Download |
| Dateiname: |
Scan_00803.pdf |
| Dateigröße: |
152.31 KB |
| Heruntergeladen: |
167 mal |
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 20. Okt 2021 08:52 Titel: |
|
|
| MMchen60 hat Folgendes geschrieben: | | roycy hat Folgendes geschrieben: |
Nein, nicht ganz, da in deiner Rechnung F4 enthalten ist.
Ich nehme an, dass deine "grün" eingezeichneten Ergänzungen das sind, was du suchst. |
Ja, doch, denn ich habe -F_4 * c auf beiden Seiten der Gleichung und damit kürzt es sich doch raus, oder? |
Ist damit die Aufgabe eigentlich schon beendet oder mußt du noch die Kraft in C und die Biegemomente im Stiel berechnen?
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 21. Okt 2021 10:24 Titel: Re: Statik berechnen |
|
|
| MMchen60 hat Folgendes geschrieben: | Hallo liebe Forumsmitglieder,
Autodidaktik ist manchmal schwer. Ich tue mir schwer bei folgender Aufgabe, siehe Grafik 1.
Ich habe da gerechnet: (Grafik 2b). weiß aber nicht, ob das richtig ist. Vielleicht guckt sich das ja mal jemand an? Danke.
Falls es doch richtig sein sollte, verstehe ich aber eines nicht. In den gegebenen Werten ist ein Drehmoment bei A von 60 Nm angegeben. Wie setzt sich das denn zusammen?
Vielen Dank
MMchen |
Könntest du mir bitte sagen aus welchem Buch diese Aufgabe ist?
|
|
|
MMchen60
Anmeldungsdatum: 31.01.2021
Beiträge: 221
Wohnort: Heilbronn
|
| MMchen60 Verfasst am: 24. Okt 2021 16:23 Titel: Re: Statik berechnen |
|
|
| roycy hat Folgendes geschrieben: |
Könntest du mir bitte sagen aus welchem Buch diese Aufgabe ist? |
Die Aufgabe ist aus keinem Buch sondern aus einem Übungsskript des FH Technikums Wien University of Applied Science.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 24. Okt 2021 16:30 Titel: Re: Statik berechnen |
|
|
| MMchen60 hat Folgendes geschrieben: | | roycy hat Folgendes geschrieben: |
Könntest du mir bitte sagen aus welchem Buch diese Aufgabe ist? |
Die Aufgabe ist aus keinem Buch sondern aus einem Übungsskript des FH Technikums Wien University of Applied Science. |
Danke.
|
|
|
|
