BLDC Motor

jwh · Anmeldungsdatum: 10.04.2022 Beiträge: 10

Hallo,

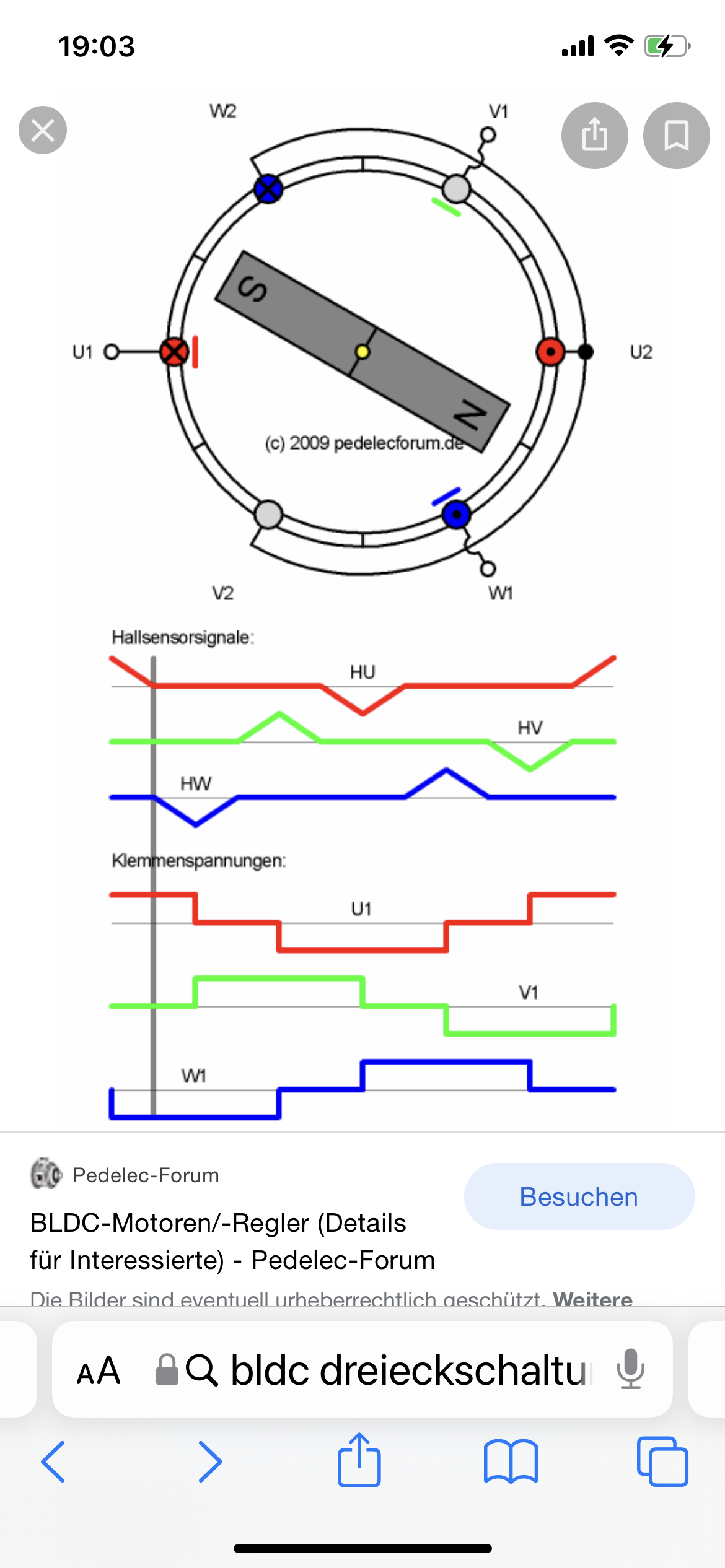

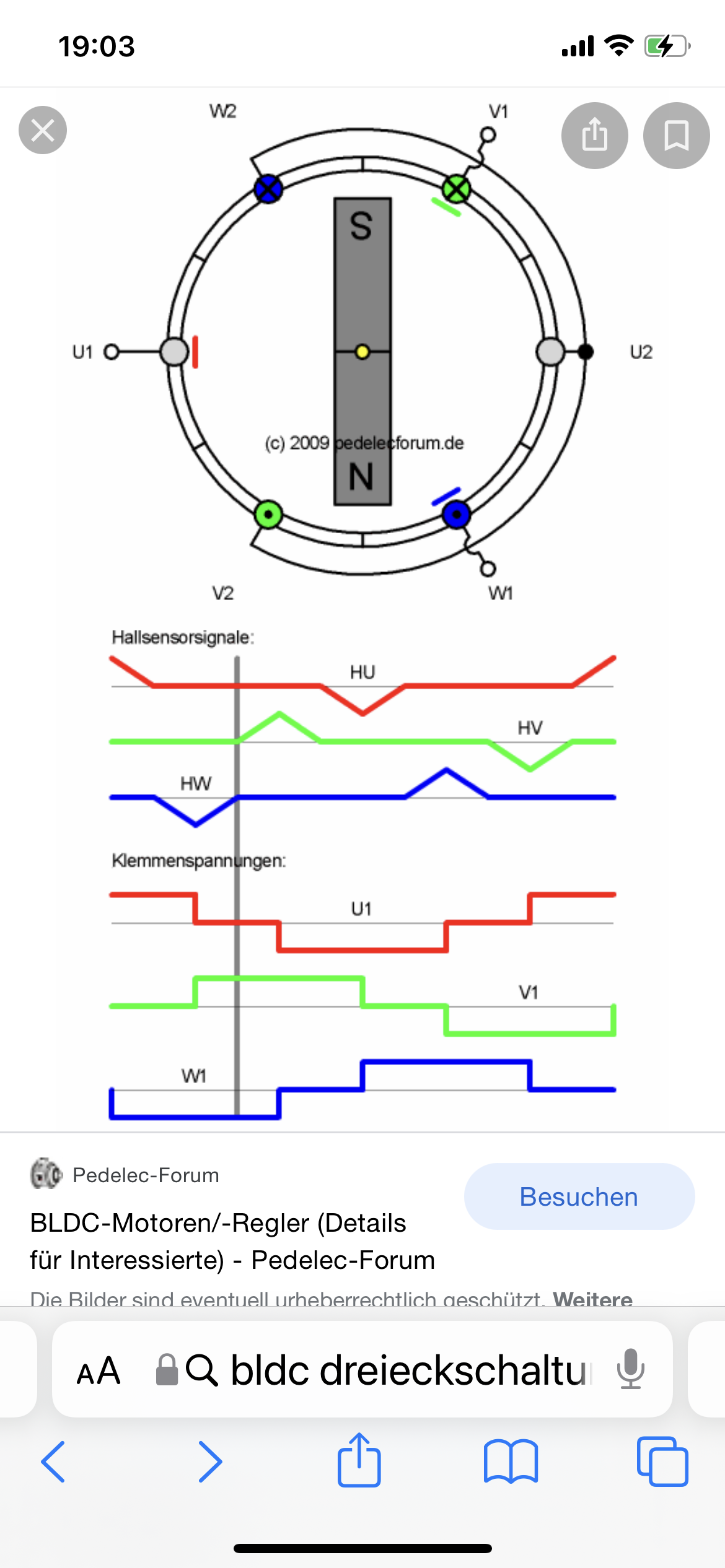

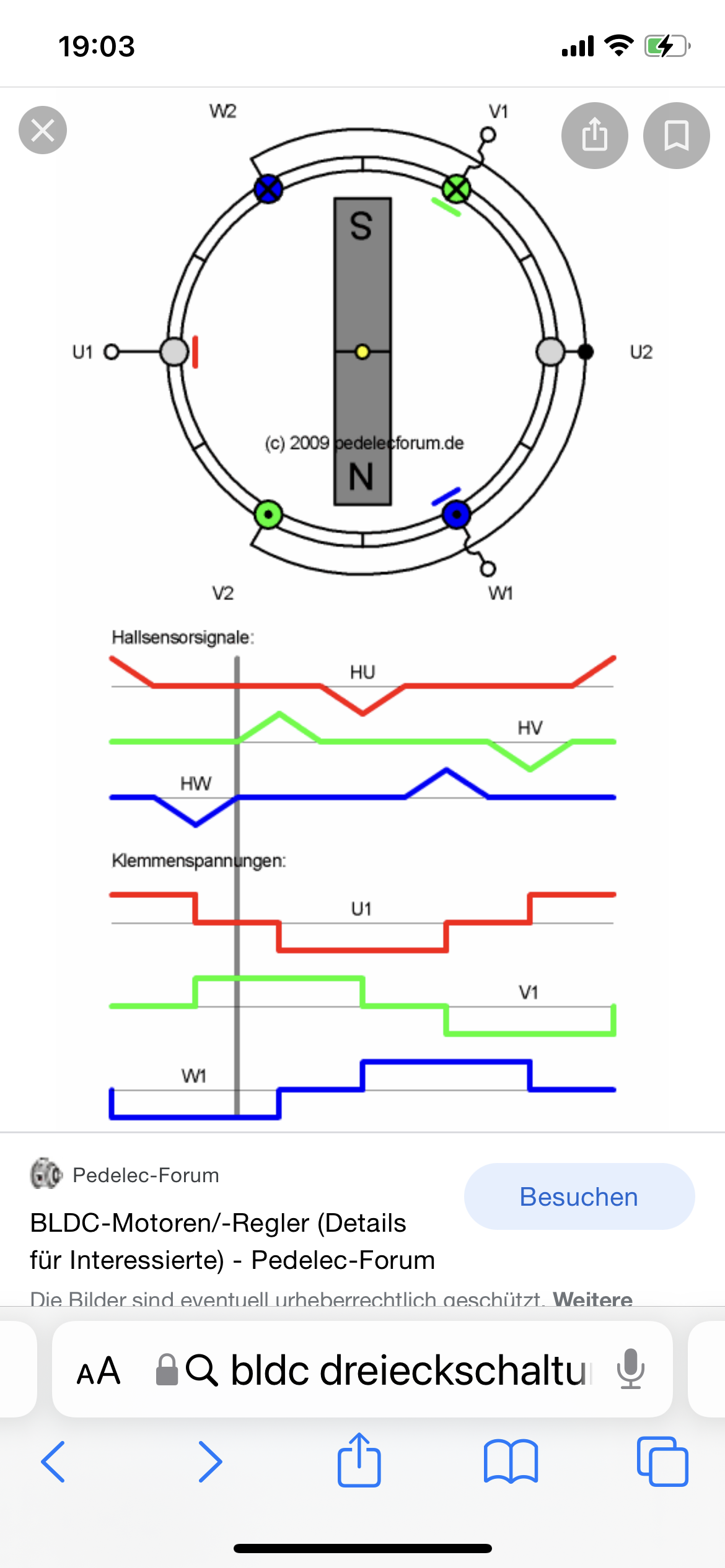

ich verstehe die Steuerung der Ströme durch die Spulen im Stator nicht ganz und füge zwei Bilder bei...
Warum ändert sich die Polarität nicht zwischen vor und nach der Spule des Rotors?

Capesius · Anmeldungsdatum: 01.05.2022 Beiträge: 55

...aber die beiden Bilder unterscheiden sich trotzdem nicht grübelnd

Wenn - aber auch das muß ich mir zusammenreimen - der Stabmagnet als Rotor fungiert, dann kann man daran genauso lang wie ergebnislos nach irgendwelchen Wicklungen suchen, BLDC heißt - jedenfalls nach meinem bescheidenen Kenntnisstand brushless direct current. Sagt das nicht alles?
Somit ist egal, daß uns auch keine Legende, die die restlichen Symbole der Skizze erläutert, spendiert wurde.

jwh · Anmeldungsdatum: 10.04.2022 Beiträge: 10

Oh, sorry!

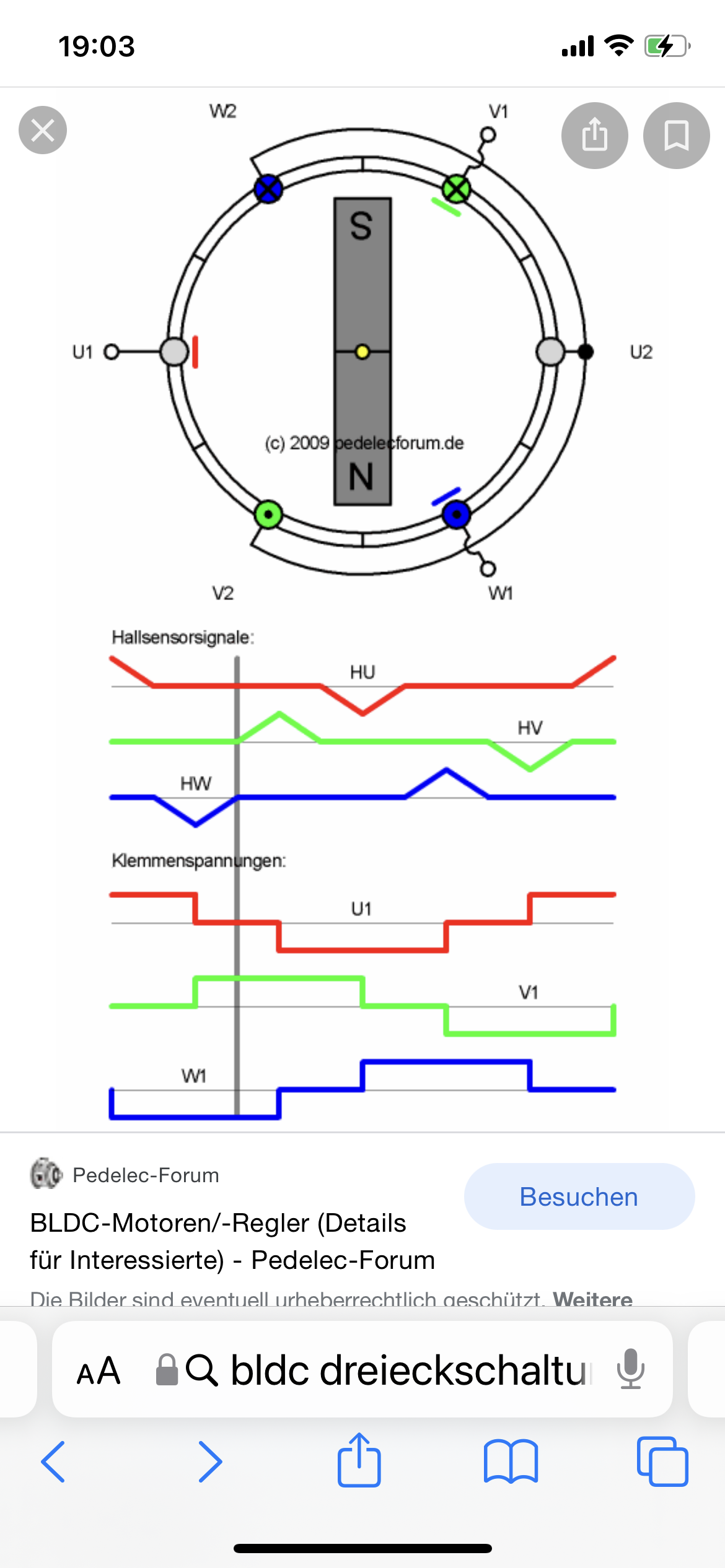

War zweimal das selbe Bild!

jwh · Anmeldungsdatum: 10.04.2022 Beiträge: 10

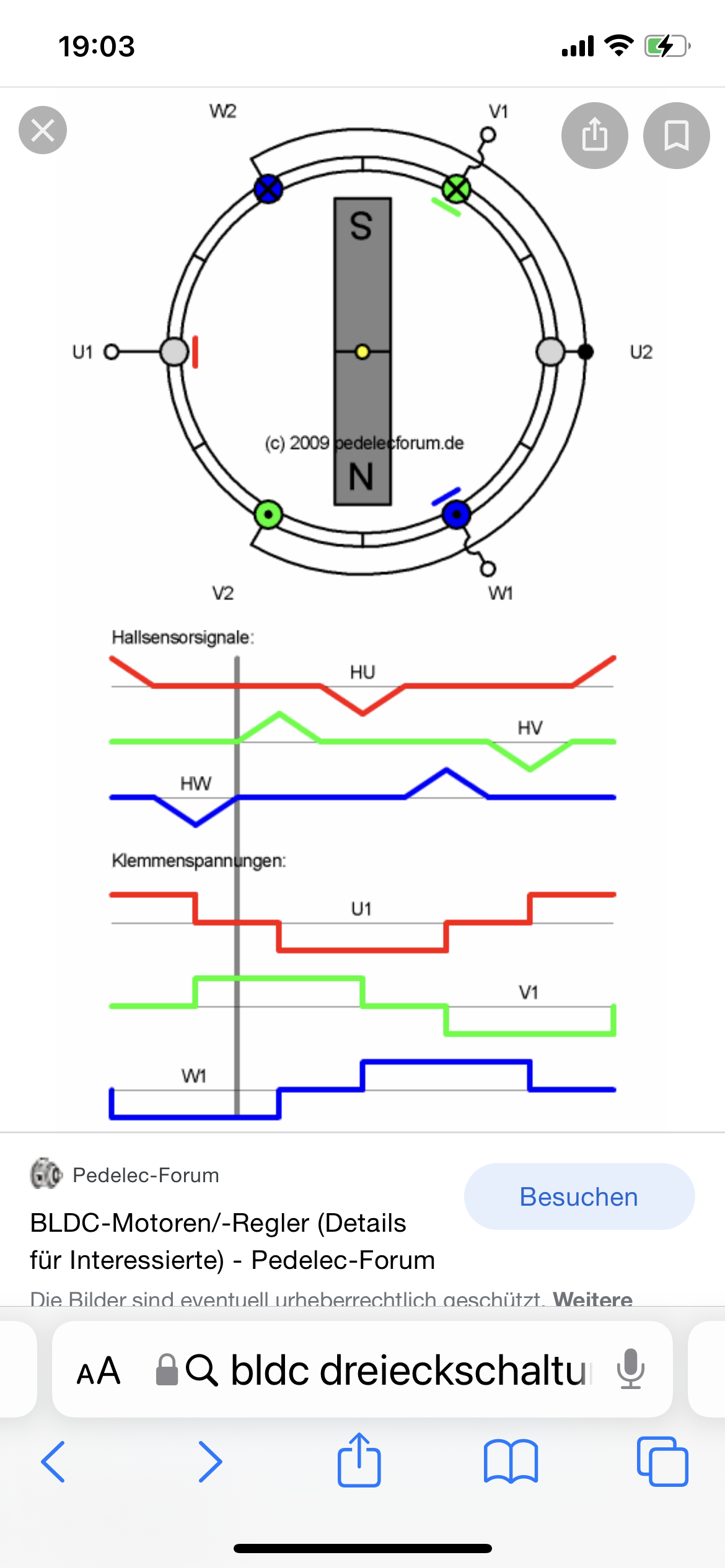

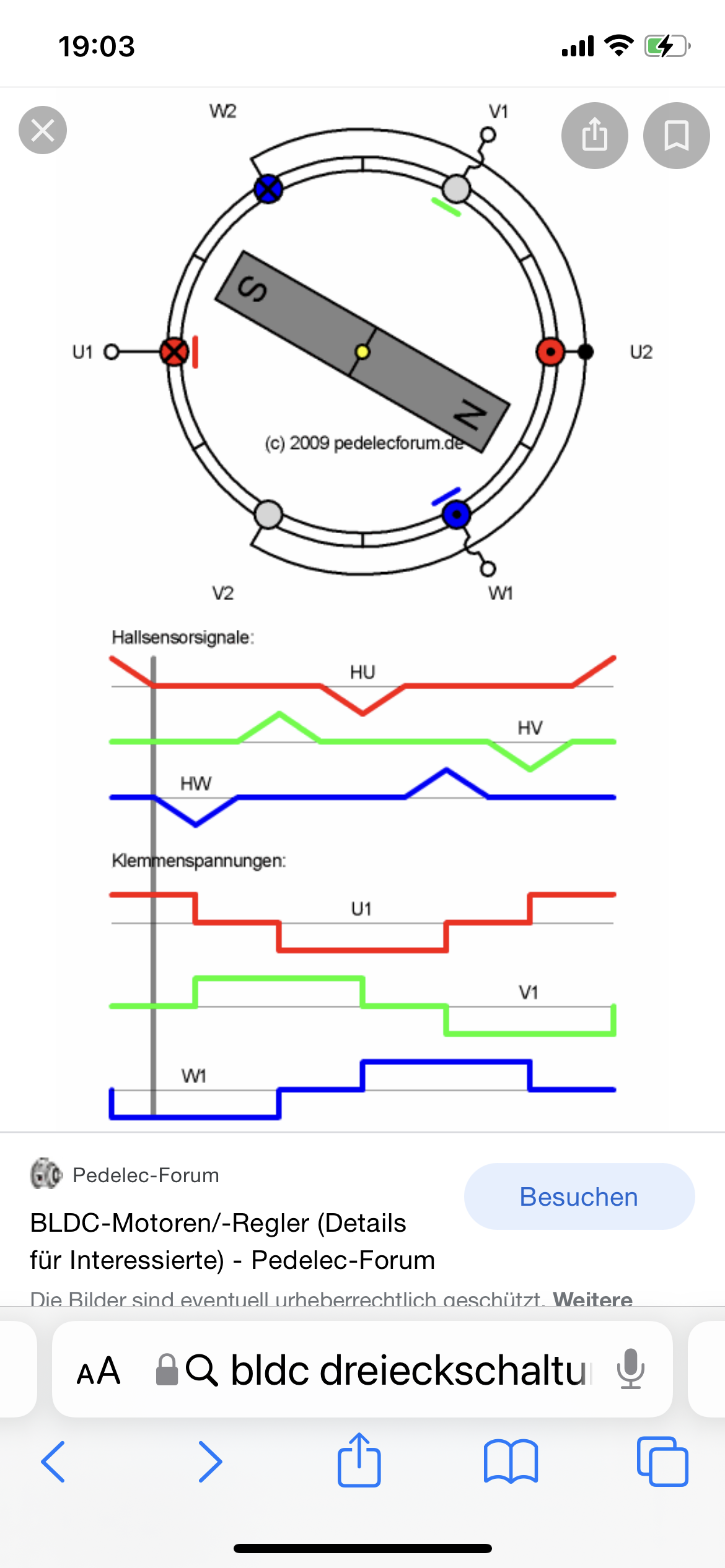

Mein zweiter Beitrag hat den ersten Fall!
Der Rotor dreht sich im Uhrzeigersinn!

Fragvogel_1 · Anmeldungsdatum: 30.03.2022 Beiträge: 73

Hi,

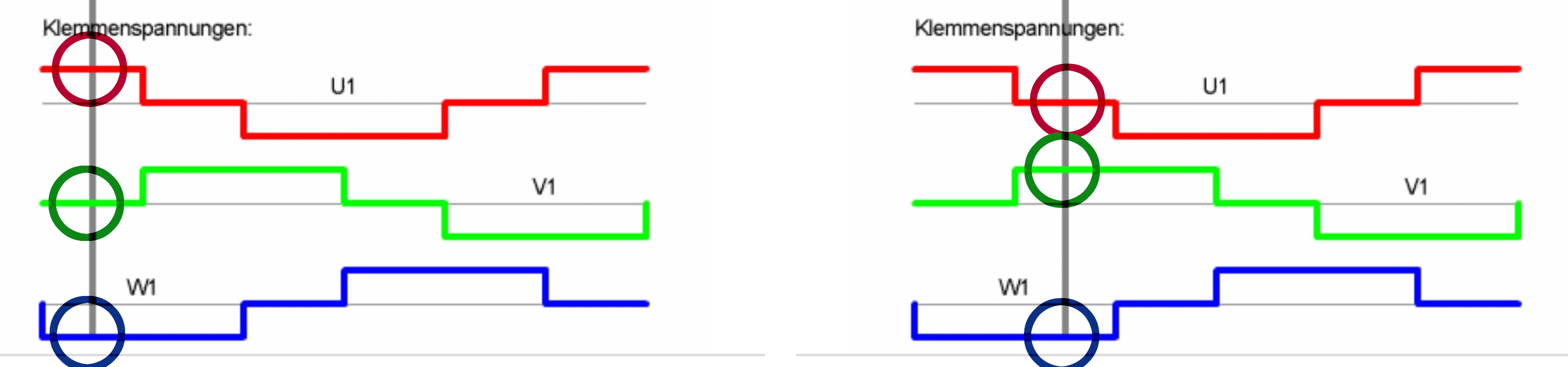

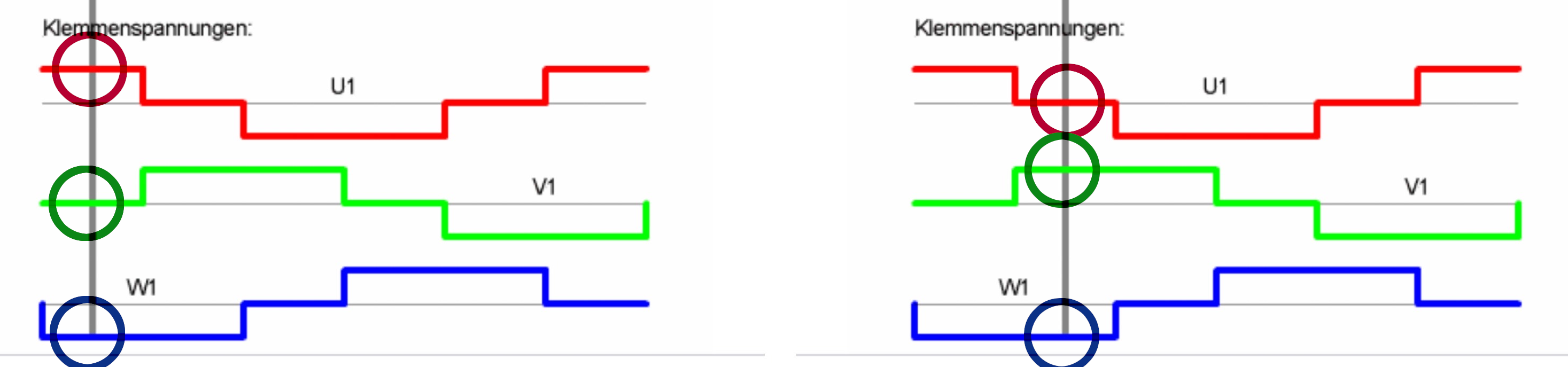

wenn die graue senkrechte Linie die Position des Rotors ist, dann ändern sich doch die Ströme.

Grüße

Capesius · Anmeldungsdatum: 01.05.2022 Beiträge: 55

jwh · Anmeldungsdatum: 10.04.2022 Beiträge: 10

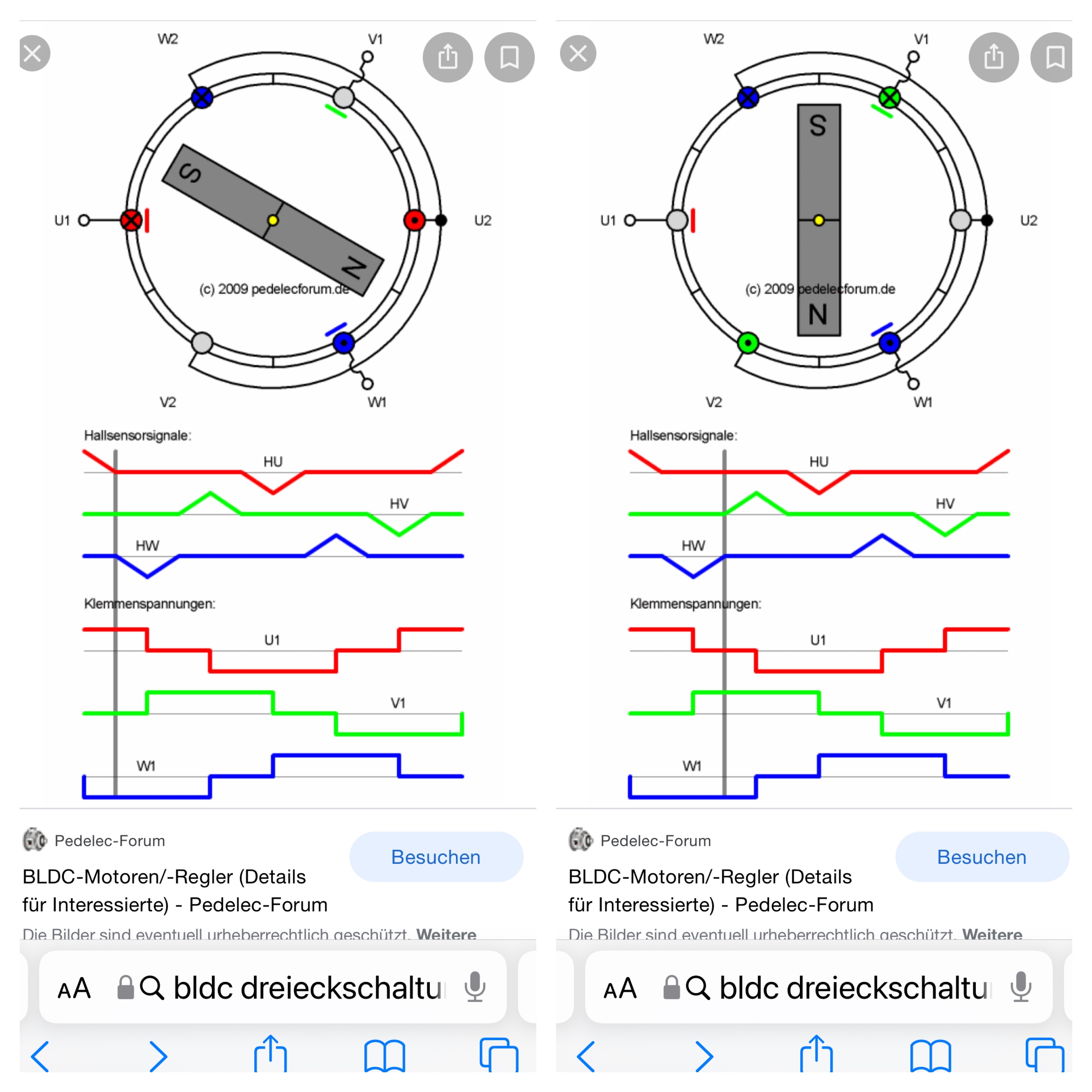

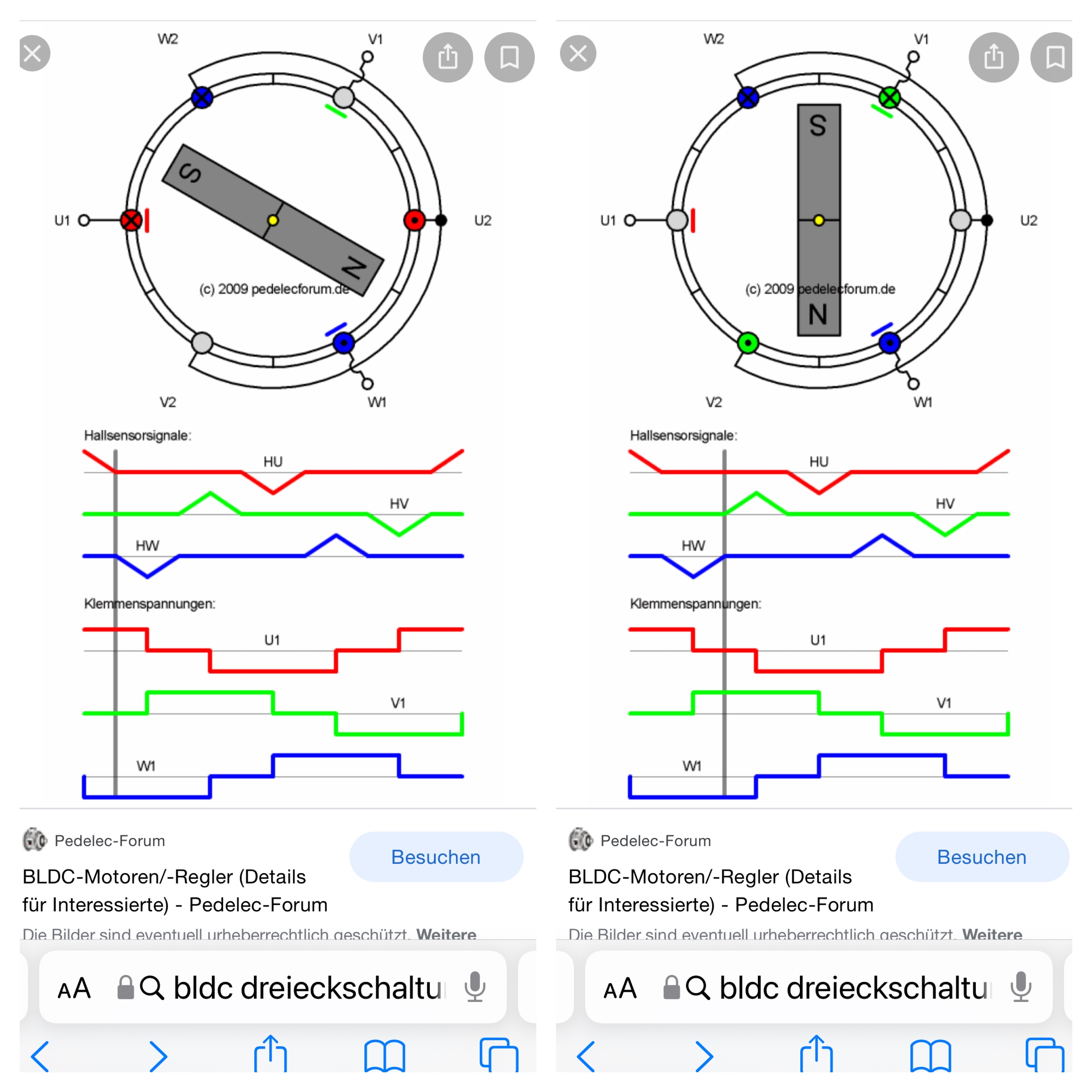

Hab jetzt die beiden Zustände nebeneinander ins Bild gesetzt!
Die Spannung an der Wicklung bleibt gleich, obwohl sich einmal der Nordpol des Rotors vor, und dann nach der Wicklung befindet!

Fragvogel_1 · Anmeldungsdatum: 30.03.2022 Beiträge: 73

Hi,
die Spannungen ändern sich.

Grüße
