OPV: Multivibrator; welche Schaltung ist das?

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

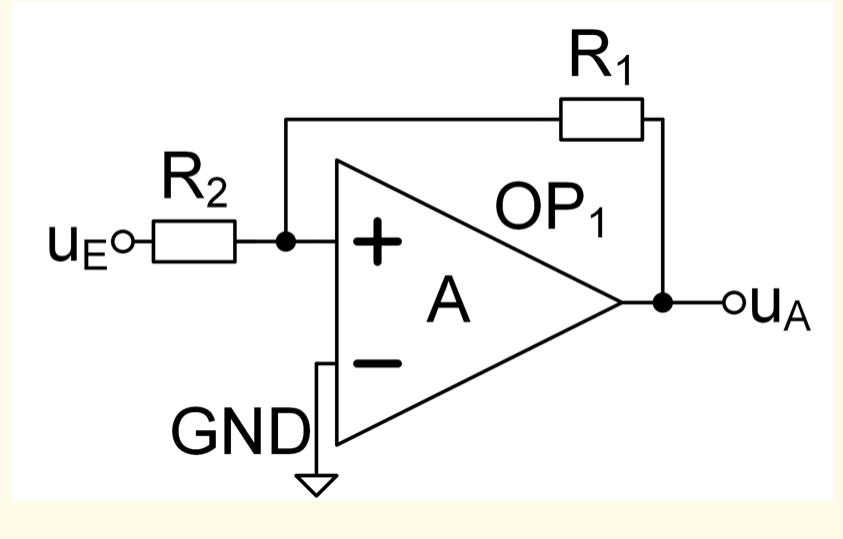

Hallo, im Anhang findet sich unter OPV das Bild einer Schaltung, die ich nicht identifizieren kann.

Sie sieht aus wie ein Invertierender Verstärker, hat aber + und - vertauscht. Ein Strom-Spannungswandler kann es auch nicht sein, da hier der Eingangswiderstand fehlt... bin sehr ratlos...

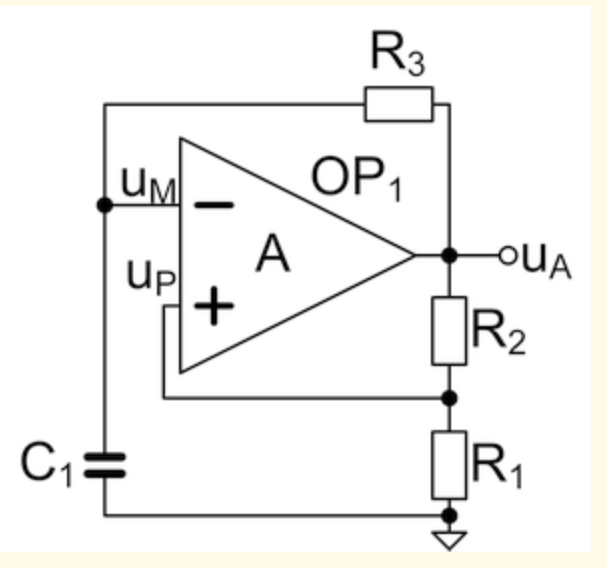

Das andere Bild stellt mMn einen Multivibrator dar. Doch handelt es sich hierbei um einen Stabilen oder Astabilen Multivibrator? Was sind die Unterschiede und woran erkennt man sie jeweils?

Fragvogel_1 · Anmeldungsdatum: 30.03.2022 Beiträge: 73

Hi,
die Schaltung im Anhang ist nicht funktionsfähig.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3568

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1664

Noch zusätzlich den Bistabilen, auch Flipflop genannt.

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

Danke für die Antworten, aber jetzt habt ihr mich tatsächlich verwirrt...

Also um welche Schaltungen handelt es sich bei den beiden?

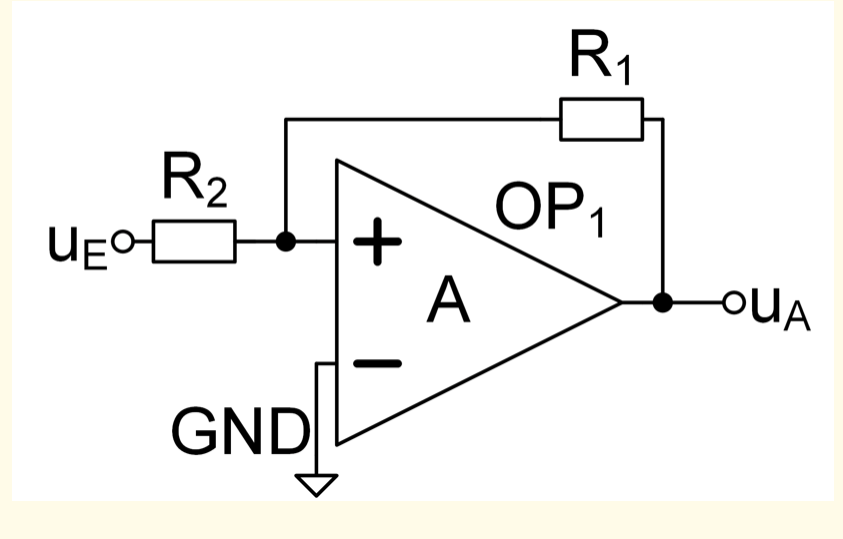

Das eine ist ein Astabiler Multivibrator, das andere ein Invertierender Verstärker? Was ist mit den vertauschten + und - ?

Fragvogel_1 · Anmeldungsdatum: 30.03.2022 Beiträge: 73

Hi,
