MMchen60 Verfasst am: 01. Nov 2022 07:24 Titel: Zeiger- und Liniendiagramm aus komplexen Effektivwerten

Liebe Forumsgemeinde,

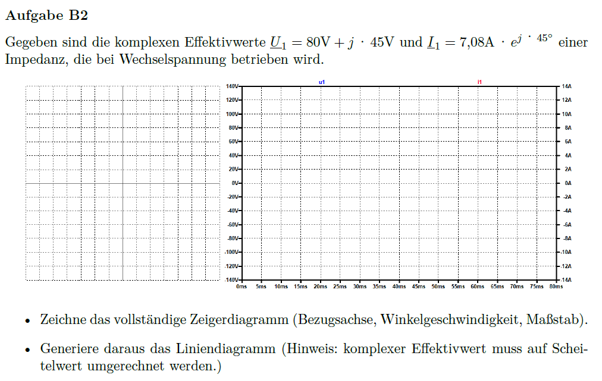

ich bräuchte mal einen Lösungsansatz für die Aufgabe im Anhang.
Folgendes habe ich mir dazu überlegt:
Berechnung

und

Jetzt das Zeigerdiagramm, wieder steht hier etwas von Winkelgeschwindigkeit, was ich nicht verstehe.
Wie komme ich bei den obigen Angaben zur Winkelgeschwindigkeit?
Ich kann ja nur ablesen, dass U um φ=arctan⁡(45/80)=29,4° verschoben ist und I offensichtlich um 45°. Heißt das, dass die Stromstärke der Spannung um 15,6 ° vorläuft?
Vielen Dank für Antwort
