Zeigerdiagramm einer kompletten Sinusspannung

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 221 Wohnort: Heilbronn

Liebe Forumsgemeinde,

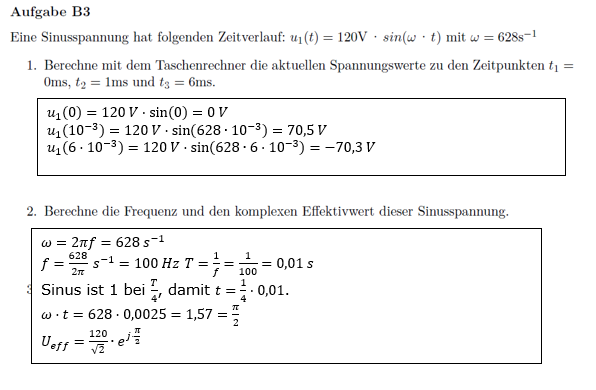

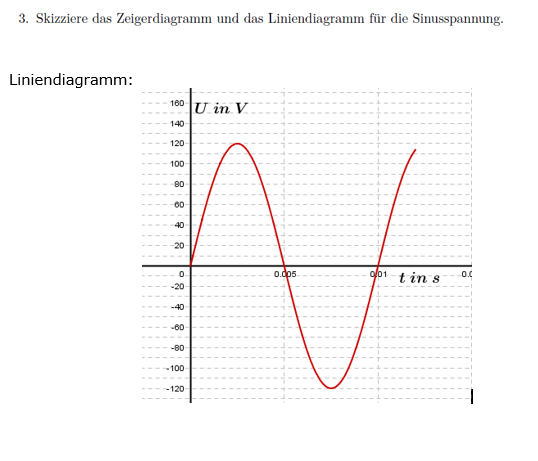

würdet ihr bitte mal meine Lösungsansätze der Aufgabe gemäß Anhang prüfen und bitte für den Aufgabenteil 3) erklären, was man unter dem Zeigerdiagramm einer vollständigen Sinusspannung zu verstehen hat?
Danke für Antwort.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Es fehlen immer wieder mal Einheiten. Ansonsten wird nirgends von einer vollständigen Sinusspannung geschrieben, was meinst Du?

Viele Grüße
Steffen

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1664

Doch unter 3.
Ich denke man meint da den Einheitskreis ( hier mit der Zeigerlänge 120 V), der entsteht wenn man bei t =0 (3 Uhr) anfängt und entgegen des Uhrzeigers den Zeiger bewegt, der bei 12 Uhr die Spitze der Halbwelle erreicht, weiter bis 9 Uhr dann auf 0 abfällt und bei 6 Uhr das Tal der negativen Halbwelle erreicht. Bei 3 Uhr ist wieder der Ausgangszustand erreicht.

Hier eine Animation

https://www.matheretter.de/img/wiki/einheitskreis-sinusfunktion-animation.gif
