Konstruktion einer Spannvorrichtung

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

hallo

ich weiß es gehört nicht zum Berecih Mechanik aber trotzdem, konnte keinen entsprechenden Platz finden
ich brauche einmal Eure Hilfe....
Ich soll für das Fach Konstruktion eine Spannvorrichtung konstruieren,
in der ein Bauteil gefräst und gebohrt werden soll.

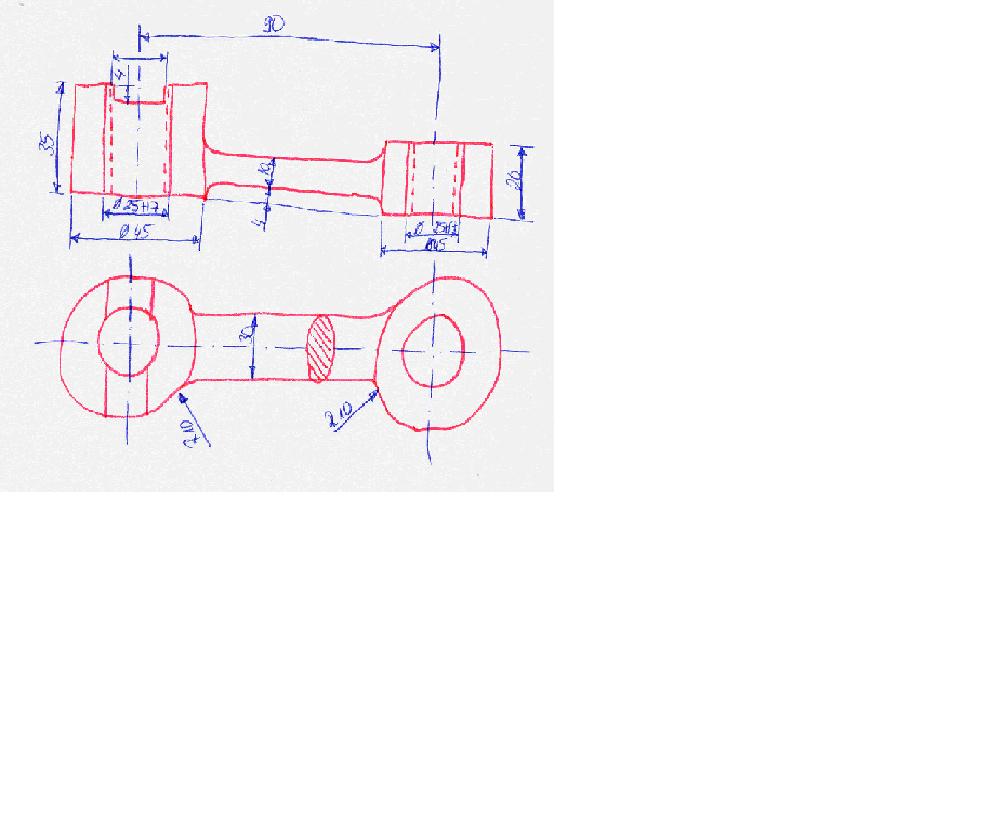

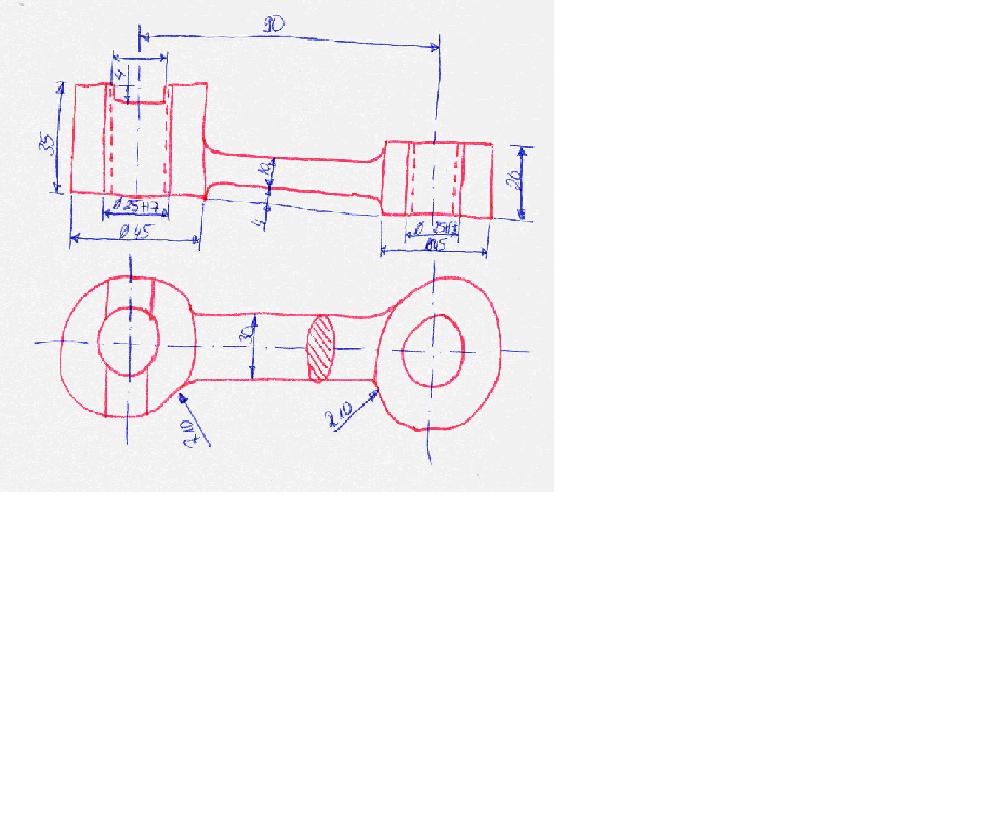

(Bauteil siehe Anhang....die untere Seite soll bearbeitet werden dort wo es mit dem Durchmesser 45 bemaßt worden ist).
Hoffe ihr werdet aus der "Skizze" schlau.
überlegt habe ich mir eine Schraubstockähnliche Vorrichtung. Aber ob es sinnvoll ist, weiß ich nicht.

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Du meinst zum Beispiel eine Art Schraubstock, der an der Fläche angreift, die du schraffiert gezeichnet hast? Das scheint mir noch nicht so richtig schön stabil fürs Bohren und Fräsen zu sein.

Vielleicht hilft dir ja folgendes ein bisschen beim Ideensammeln:

Hast du schonmal dran gedacht, an das längere der beiden Teile, in die ein Loch kommt, von außen dranzufassen mit innen halbkreisförmigen Greifflächen von beiden Seiten? Also so zangenartig? (Wie würdest du sowas mit einem Fachbegriff bezeichnen?)

Und dann vielleicht noch eine Auflage machen, auf der das ganze Teil so aufliegt, dass die Auflage den Druck des Bohrers und des Fräsers aufnehmen kann, dass aber noch die Bohrlöcher locker frei bleiben?

------------------------

Oder könntest du dir vorstellen, das Teil von beiden Seiten einzuspannen? Also in der unteren Skizze von oben und unten auf der vollen Länge einzuspannen, vielleicht mit Einspannbacken, die runde Einbuchtungen haben, so dass sie an den runden Teilen eine gute Angriffsfläche haben?

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

hallo markus

ja das hatte ich gemeint, 2 Halbkreisflächen, die wie ein Schraubstock von der Seite fassen, da ja die Abmessungen gleich sind und immer das gleiche Werkstück bearbeitet wird.
In diesem Fall kann das ja nicht so schlecht sein, da schon mal 2 Menschen diesen Gedanken haben! smile

super, ich werde mal auch eine entsprechende Auflage konstruieren.
danke für deine Hilfe
bist ja n richtiger allroundler, hast ja von jedem Thema ne Ahnung was? smile

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Ich glaube, diese erste Idee von uns beiden hat noch den Nachteil, dass die rechte Seite noch zu sehr wackeln kann, wenn man dort bohrt und fräst.

Um auch die rechte Seite richtig durch Einspannen festzuhalten, würde ich zusätzlich für die rechte Seite noch vorschlagen, z.B. meine zweite Idee unter dem ------------- zu verwenden.
