Backenbremse

Beni Mueller · Anmeldungsdatum: 12.02.2025 Beiträge: 62

Meine Frage:
Aufgabe: Backenbremse

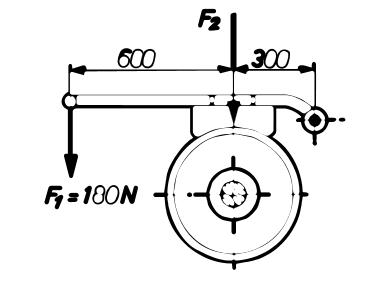

Wie gross ist bei der gezeichneten Backenbremse die
Kraft F_2 auf die Scheibe?
Skizze:Backenbremse_jpg

https://www.physikerboard.de/files/backenbremse_342.jpg
Bildquelle: Berufsschule

Meine Ideen:

Meine Lösung:

Gegeben:
Einseitiger Hebel
F_1 = 180N
l_1 = 0.6m+0.3m = 0.9m
l_2 = 0.3m

Gesucht:
F_2 = ?N

Lösung mit Hebelgesetz: F_1*l_1 = F_2*l_2

F_2 = (F_1*l_1)/l_2 = (180N*0.9m)/0.3m = 540N

Die Kraft F_2 auf die Scheibe beträgt 540N.

Bitte meine Antwort prüfen.

Besten Dank aus Zürich
Beni punkt ch

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

Das ist nur dann richtig, wenn die Reibkraft =0 ist. Andernfalls erzeugt die Reibkraft ein Drehmoment um das Hebelgelenk, was je nach Drehrichtung der Bremstrommel zu einer Verstärkung oder Reduzierung der Bremskraft führt.

@Beni
M. E. sind jetzt alle Varianten des Hebelgesetzes durchdekliniert.
Wie wär's mit einem Themenwechsel?

Beni Mueller · Anmeldungsdatum: 12.02.2025 Beiträge: 62

Lieber Mathefix.

Danke für die Überprüfung. Klar hast du mit der Reibug recht, aber die ist beim aktuellen Stand des Stoffes noch nicht gefragt.

Betreffend Hebel: Ich komme hoffentlich bald mit neuen Themen.
