Gleichrichter

Useful Idiot · Anmeldungsdatum: 15.11.2006 Beiträge: 10

Hallo:)

Habe mal wieder ne frage!

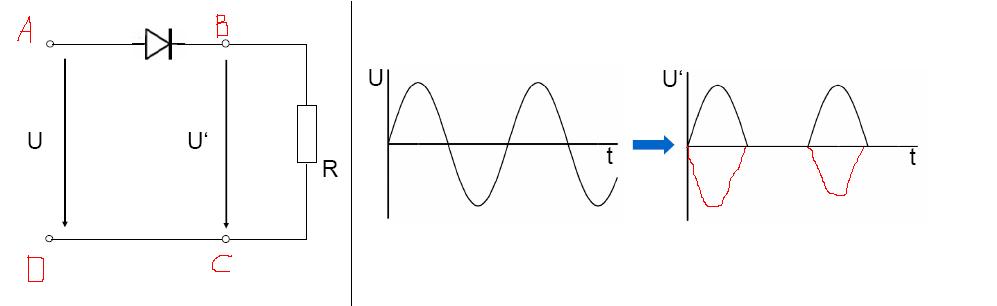

Bei einem Gleichrichter (siehe Anhang) ist doch zwischen den von mir in rot eingezeichneten Punkten eine Masche oder? Demnach müsste doch die Maschenregel und damit U' = -U gelten (so wie ich es im Diagramm in rot eingezeichnet habe). Warum ist dies nicht so? Warum ist U' auch positiv?
Und warum liegt an U' garkeine Spannung an wenn U negativ ist?

Danke und Gruss Useful:)

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

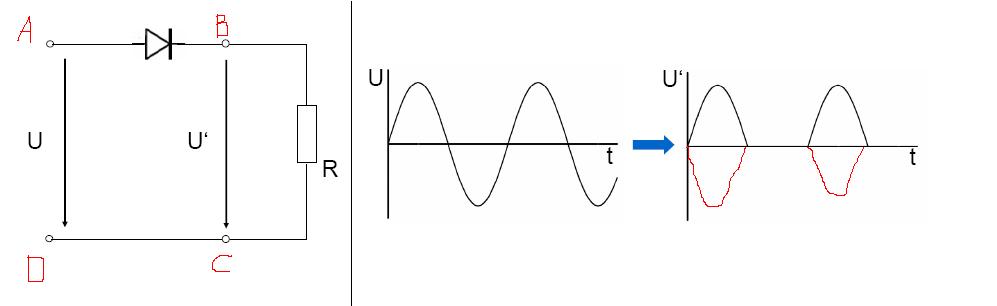

Das ist die Masche:

U(AB) ist dabei die Diodenspannung, um welche U' kleiner ist als U.
