Speichenkräfte

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

hallo

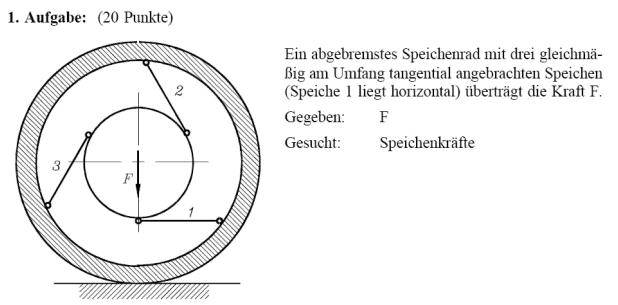

ich habe mich wieder nach einem Beispiel umgeschaut und dieses gefunden! Ich hatte in der Schule auch Mechanik bis in die 5. Klasse, aber wieso ich keine Ahnung habe, wie ich dieses Beispiel angehen soll, weiß ich nicht!

Kann mir einer helfen und sagen, was ich grob machen muss oder wie ich beginnen soll?
Kann es sein, dass ich die Kräfte so verschieben muss, dass es ein geschlossenes Dreieck gibt? in diesem Fall 4 Kräfte (kein Dreieck, Mehreck)

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Weißt du schon, wie du die Aufgabenstellung interpretierst?

Soll "abgebremst" heißen, dass sich das Rad in Ruhe befindet und sich nicht dreht?

Soll "Überträgt die Kraft F" heißen, dass der runde Kreis in der Mitte mit der Kraft F nach unten drückt (zum Beispiel weil ihn die Gewichtskraft nach unten zieht), und dass die Speichen diesen Kreis festhalten?

-----------------

Ich vermute, diese Aufgabe ist eine Statik-Aufgabe. Weißt du schon, was die Endpunkte der Speichen für Lager sein sollen? Können sie Drehmomente aufnehmen oder sind die Speichen drehbar gelagert?

Kannst du alle Kräfte (und eventuell, falls nötig, alle Drehmomente) aufstellen, die hier wirken, und für die Komponenten dieser Kräfte (und eventuell Drehmomente) Bedingungsgleichungen finden?

Wie weit kommst du, wenn du das mal versuchst?

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

hallo

unter abgebremst verstehe ich das rad rollt noch.
Kraft übertragen heißt: fest gelagert, da sonst ja keine Kraft übertragen wird.

Speiche 1 Komponenten
einmal in x-Richtung nach links (Radmitte) (Zug)
einmal in y-Richtung nach unten

Speiche 2
x-Richtung nach links (Druck wird ausgeübt)
y-Richtung nach unten

Speiche 3
y-Richtung nach unten
x-Richtung nach links aufgrund Zug

naja alles in diesem einen Moment, da das rad ja rollt, also werden die Stäbe immer auf Druck und Zug beansprucht, wenn ich mich nicht täusche. Aber was mir das bringt, weiß ich jedoch nicht.
Wie meinst du das mit den Bedingungen?
Was muss ich nun tun? Außerdem wieso wirkt die Kraft nach unten, wenn das Rad abgebremst wird?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Ich weiß auch noch nicht genau, wie die Aufgabenstellung gemeint ist.

Weil die Kraft F nach unten eingezeichnet ist, vermute ich allerdings, dass das abgebremste Rad ruhen soll. Weil die Speichen an meinem Fahrrad drehbar gelagert sind, vermute ich, dass die Speichen des Rades in der Aufgabe ebenfalls drehbar gelagert sein sollen.

Wenn diese Vermutungen stimmen, dann komme ich darauf, dass die Speiche 2 auf Zug, die Speiche 3 auf Druck und die Speiche 1 überhaupt nicht belastet ist, und ich würde als eine Bedingung z.B. ansetzen, dass die vertikale Komponente von Kraft 2 plus die vertikale Konponente von Kraft 3 gleich F sein müssen.
