[Hilfe] Dreieckförmige Wechselspannung

Body1986 · Anmeldungsdatum: 29.11.2005 Beiträge: 22

hi wir haben heute in der schule mit einem neuen thema angefangen wechselspannung dan haben wir aufgaben zur sinusförmigen spannung gemacht

aber als hausaufgabe haben wir ne aufgabe mit einer dreieckförmigen spannung

meine frage ist die formel für T=1 / f

genau die gleiche und gilt bei einer dreieckförmigen das die u spitze spitze=2*û ist

und wie rechnet man da die spannung u(t)=?

die aufgaben stellung lautet so

Geg.: ist eine dreieckförmige Wechselspannung mit der amplitude 5V und f=100Hz

und gefragt T=?; u spitze spitze und die spannung zur bestimmten zeiten

ich hab mir gedacht die formlen für T und u spitze spitze müssten gleiche sein wie bei der sinusförmigen aber um u(t) auszurechenen brauche ich ne ander formel die ich net weis

wenn mir einer da bei helfen kann die fromel ruaszubekommen wäre es sehr net

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Die Formel

T=1/f gilt auch hier - natürlich.

Um U(t) zu bestimmen: welche spezielle Form hat den der Funktionsgraph in Abhängigkeit von der Zeit ? Es sind doch Geraden; und wie ist die Gleichung einer Geraden ?

Body1986 · Anmeldungsdatum: 29.11.2005 Beiträge: 22

gleichung einer geraden ist y=mx+b

soll y dann u(t) sein ???

bei der sinusförmigen

ist die gleichung ya u(t)=û*sin(wt)

sol dann bei der dreieckförmigen die gleichung

u(t)=û*(mx+b) sein

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Mit raten wird das nichts !

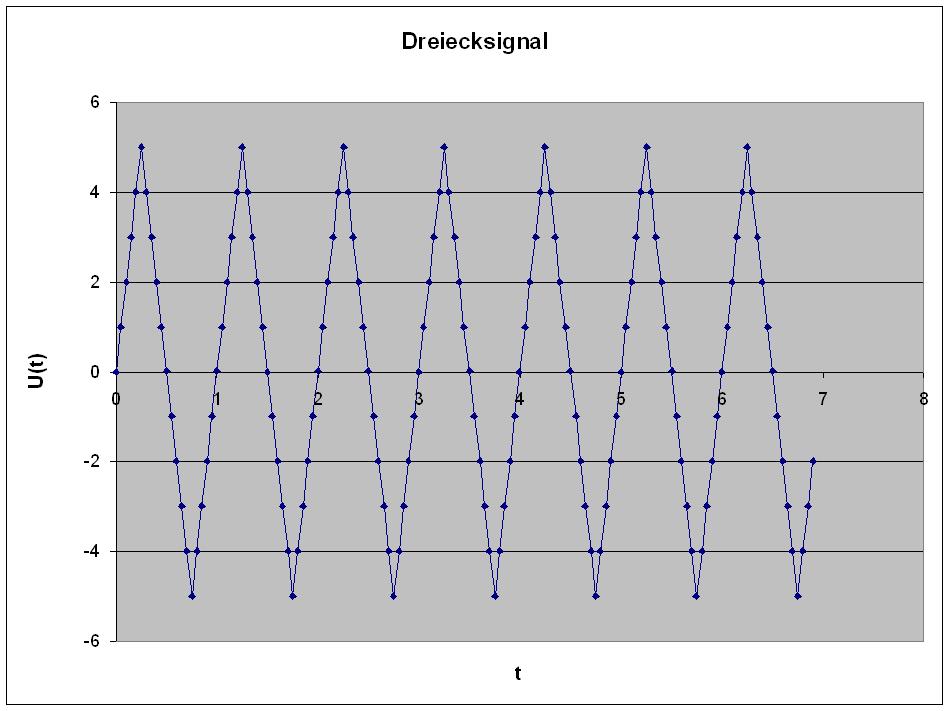

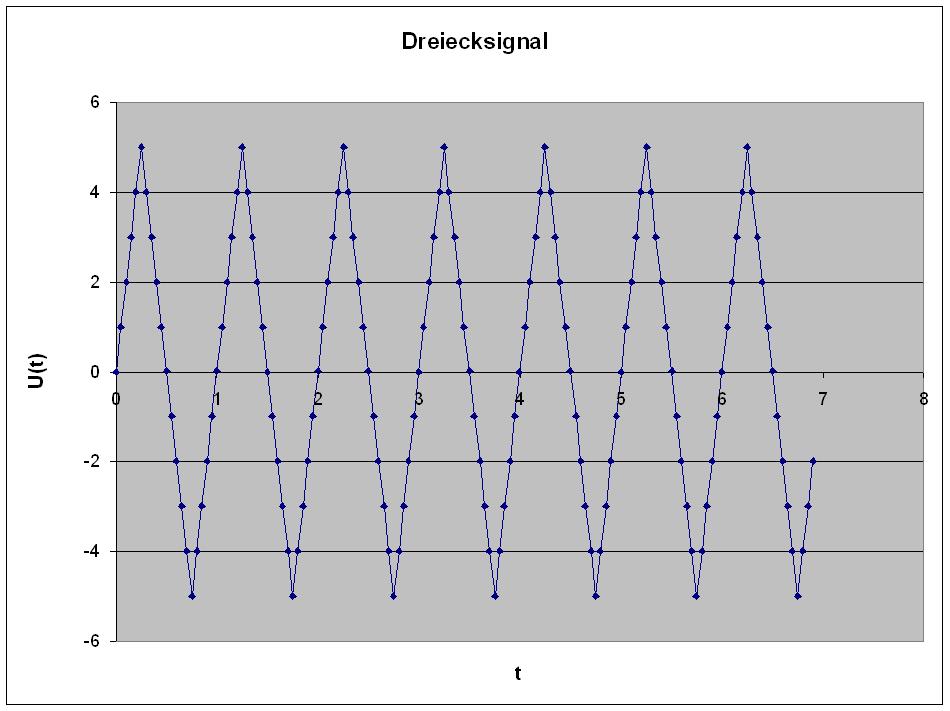

Schau mal in des Excel wie ich es gemacht habe.
Es gibt verschiedene Achsenabschnitte, die getrennt behandelt werden müssen. Aber immer ist eine Gerade dahinter.

1) Wie gross ist die Steigung k
2) Wie gross ist der Achsenabschnitt d

in diesen Fällen ?

k und d lassen sich aus einer Skizze ablesen, wenn man ein wenig Übung mit Geraden hat Thumbs up!

Die Modulofunktion (= Rest) ist auch sehr hilfreich bei periodischen Signalen.
