Bauphysik: Statik-Problem

Tachyonic · Anmeldungsdatum: 14.11.2007 Beiträge: 3 Wohnort: Berlin

Ersteinmal einen schönen Abend, nettes Board habt ihr hier smile

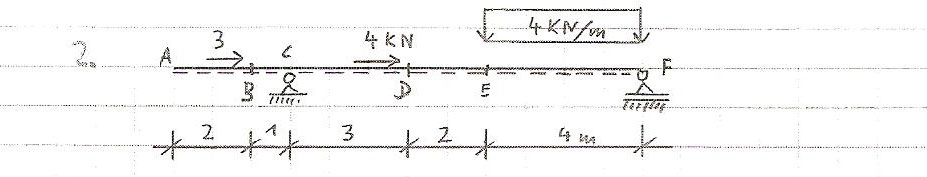

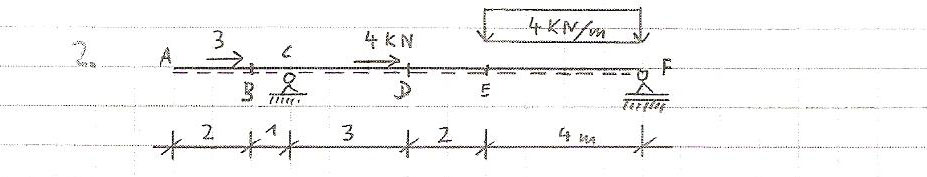

habe im Anhang eine Zeichnung, hoffe ihr könnt sie entziffern, mein Handy ist leider gerade zur Reparatur.

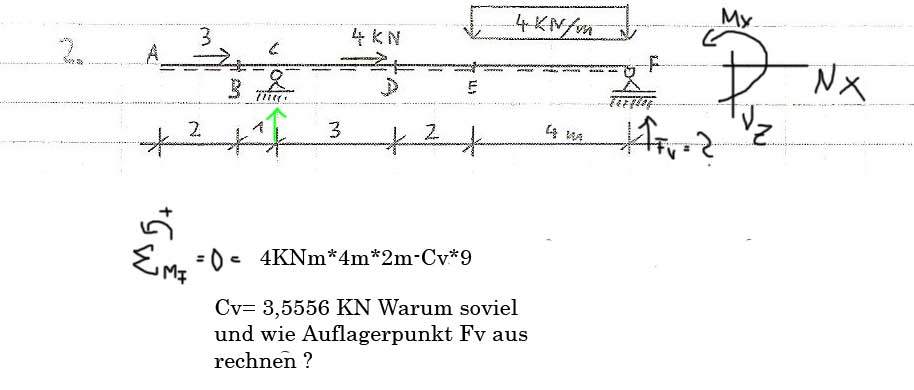

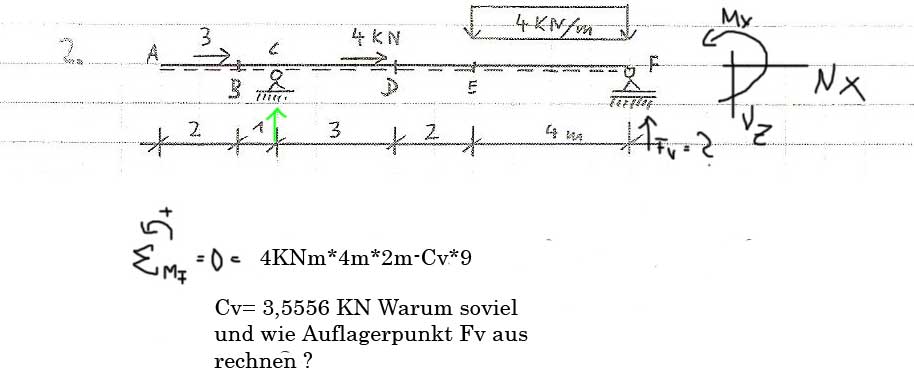

Und zwar möchte ich nun die Auflagerkraft bei F (Fv) berechnen.

Die andere habe ich ja nun schon ausgerechnet, mit fehlt nur ... ach schaut einfach mal bitte.

Weiß nicht wie ich die Strecke mit richtig einrechne für Cv sind 3,56 KN doch auch vielzuviel oder ?

Hüüülfe Hilfe

Lg Martin

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

Hallo Tachyonic Willkommen

.

Ich bin ganz schlecht in Kryptographie. Könntest Du in Worten erklären, was ich sehen soll grübelnd

?

PS:
Schön, daß Dir das Forum gefällt smile

.

Tachyonic · Anmeldungsdatum: 14.11.2007 Beiträge: 3 Wohnort: Berlin

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

Hm

, ich muß noch einmal nachfragen. Auf B und D wirkt eine horizontale Kraft von 3 kN respektive 4 kN? Und was bedeutet rechts der Kasten mit den Pfeilen? Soll der Index v in Fv und Cv vertikal heißen?

Tachyonic · Anmeldungsdatum: 14.11.2007 Beiträge: 3 Wohnort: Berlin

genau B und D sind horizontalkräfte; zwischen E und F eine vertikal wirkende Streckenlast

(momentan) suche ich nur die auf Auflager C und F wirkenden Auflagerkräfte (Vertikalkräfte)

Die Idee ist einfach über das Moment am Auflager ranzugehen, da es direkt am Auflager kein Moment gibt. Nur es stimmt etwas nicht, ich glaube in der Streckenlast liegt in meiner Berechnung der Wurm

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

Ok, dank Wikipedia kann ich mit dem Begriff "Streckenlast" nun etwas anfangen. Ich kann jetzt auch Deiner Rechnung aus der ersten Skizze (Edit: das Original der ersten Skizze ist inzwischen gelöscht) eine Bedeutung zuordnen.

Wenn ich davon ausgehen kann, daß die horizontalen Kräfte hier außer acht gelassen werden können, dann habe ich für die Kraft bei Punkt C auch

. Das ist nicht zu hoch, wenn man bedenkt, daß eine Kraft von 16 kN auf der rechten Seite des Auslegers lastet.

Du mußt für die Bestimmung der Kraft bei F eigentlich nur dasselbe machen, indem Du C als Drehpunkt ansiehst.
