xole_X Verfasst am: 15. Feb 2008 21:57 Titel: Netzausschnitt mit 4 Impedanzen

Antworten mit Zitat

Hallo,

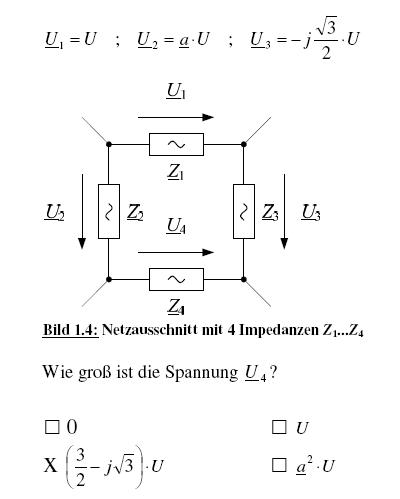

wie kommt man auf dieses ergebnis?ich hab leider überhaupt keinen ansatz und verstehe das ergebnis net...


Beschreibung:

Dateigröße:

19.14 KB

Angeschaut:

903 mal

schnudl
Moderator

Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

schnudl Verfasst am: 16. Feb 2008 04:16 Titel:

und was soll a hier sein? _________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)

xole_X

Anmeldungsdatum: 19.10.2007
Beiträge: 93

xole_X Verfasst am: 16. Feb 2008 10:25 Titel:

mehr wie diese angaben hab ich leider auch net...

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München

isi1 Verfasst am: 16. Feb 2008 11:09 Titel: Re: Netzausschnitt mit 4 Impedanzen

Antworten mit Zitat

xole_X hat Folgendes geschrieben:

wie kommt man auf dieses ergebnis?ich hab leider überhaupt keinen ansatz und verstehe das ergebnis net...

Die Berechnung wäre wie folgt, Xole,
aber das weißt Du sicher schon.

U1 + U3 = U2 + U4

U4 = U1 + U3 - U2

U4 = U -j√3 * U/2 - a * U = U * (1-a -j/2 *√3)

Jetzt muss man wissen, dass a = (1∠120°) ist.

Dann ist

U4 = U * ((1-(-1/2 +j/2*√3) -j/2 *√3)

U4 = U * (3/2 -j√3)

[Nun, da die Sonderzeichen wieder funktionieren, habe ich diesen Beitrag mit den ursprünglichen Sonderzeichen wiederhergestellt. Schönen Gruß, dermarkus]
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ

xole_X

Anmeldungsdatum: 19.10.2007
Beiträge: 93

xole_X Verfasst am: 16. Feb 2008 18:47 Titel: Re: Netzausschnitt mit 4 Impedanzen

Antworten mit Zitat

isi1 hat Folgendes geschrieben:

[

U4 = U -j√3 * U/2 - a * U = U * (1-a -j/2 *√3)

Jetzt muss man wissen, dass a = (1∠ 120°) ist.

was ist denn das fürn Ausdruck? Also was bedeutet es denn?
a = (1∠ 120°)

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München

isi1 Verfasst am: 18. Feb 2008 10:24 Titel:

Weiß auch nicht, warum mir alle Sonderzeichen umgewandelt werden. Ich versuchs mal mit dem Latex _________________ Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ

xole_X

Anmeldungsdatum: 19.10.2007
Beiträge: 93

xole_X Verfasst am: 18. Feb 2008 15:45 Titel:

vielen dank
