Kräfte an Rolle und Hebebühne

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

Hallo,

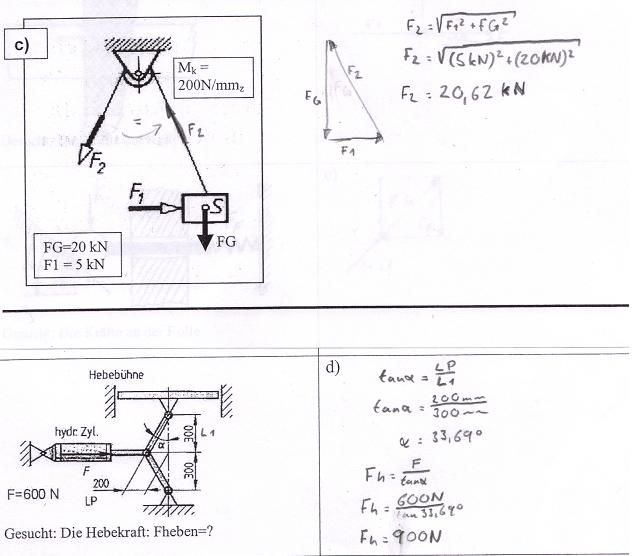

sind meine Berechnungen richtig?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Die c) sieht gut aus.

Magst du mal in der d) sagen, was du nach der Berechnung von alpha als nächsten Schritt gemacht hast?

Wie hast du F in Komponenten zerlegt, um am Ende die Hebekraft herauszubekommen? Sollte man da nicht eher zum Beispiel zweimal eine Komponentenzerlegung durchführen?

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

oh, das ist ne formel für ein gleichschenkliges dreieck.

gegenkathete : tan alpha = ankathete

ich habe aus F schubkraft F zugkraft gemacht, kräfte lassen sich auf ihrer wirkungslinie ja verschieben.

ich denke mal das meine rechnung richtig ist, wenn alpha 33.96° ist, dann ist ß ziemlich nah an 60°, größter verstärkungswinkel für druckkräfte (bohrerspitze 120°).

Lehrer

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

//edit:

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

ergebnis ist 450N, weil sich die kraft nach oben und unten verteilt, also hubkraft und stützkraft!!!!! warum ich mit dem tangens gerechnet habe versteht sich von selbst!!!

danke!!!!!

Hammer

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Dein Ergebnisfür d) sieht zwar nun in meinen Augen besser aus als vorhin, aber mir ist weiterhin bisher noch schleierhaft, wie das, was du hier als Überlegung für den Lösungsweg schreibst, ein fundierter Lösungsweg sein soll. Verwendest du da irgendein fertiges Schema F, das ihr euch irgendwo anders mal hergeleitet habt?

Ich habe die Aufgabe mal als Kraftwandler gerechnet, für den gelten muss : Kraft mal Weg an der einen Stelle ist gleich Kraft mal Weg an der anderen Stelle.
