Spannungsteiler

xole_X · Anmeldungsdatum: 19.10.2007 Beiträge: 93

hi,
wie ist die Spannung Ux beim angehängten Bild.
Der einfache Spannungsteiler: Ux = 24* 5/15 = 8V scheint ja falsch zu sein.
kann mir jemand mal da weiterhelfen?

danke

xkris · Anmeldungsdatum: 06.10.2005 Beiträge: 281 Wohnort: LÜbeck

Nö, is richtig. Das Potential zwischen den beiden Widerständen liegt auf -4V. Da du gegen ein Bezugspotential von -12V misst beträgt die Potentialdifferenz 8V.

xole_X · Anmeldungsdatum: 19.10.2007 Beiträge: 93

wie komm ich rechnerisch auf die -4 V? die ist auch in der Mulö angegeben.

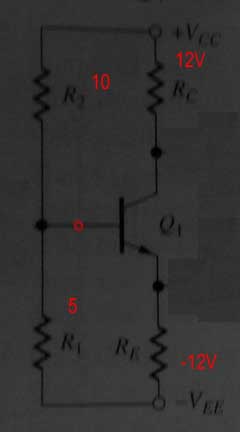

ursprünglich ging es um diese schaltung. wobei ich die Spannung am roten Punkt haben will (Basisspannung).

xkris · Anmeldungsdatum: 06.10.2005 Beiträge: 281 Wohnort: LÜbeck

Das Potential auf der rechten Seite des 5 ohm Widerstands (in deiner oberen Skizze) liegt gemäß deiner Schaltung fest auf -12V. Da über diesem Widerstand wie du selber ausgerechnet hast 8V abfallen muss das Potential auf der linken Seite dieses Widerstandes genau 8V über der rechten Seite liegen. Also

-12V + 8V = -4V
