Schmucki27285 Verfasst am: 09. Nov 2009 09:41 Titel: Berechnung von Spannungen

Antworten mit Zitat

hallo...

ist zwar etwas dämlich die Aufgabe von mir, aber ich bekomme es nicht hin

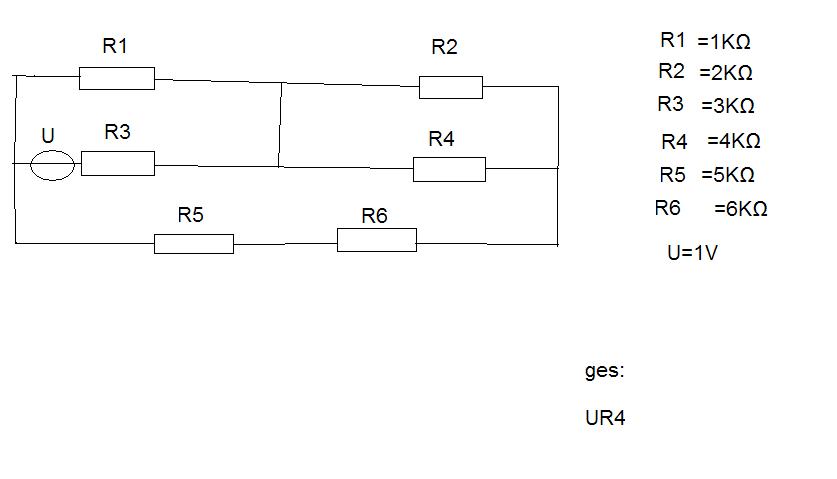

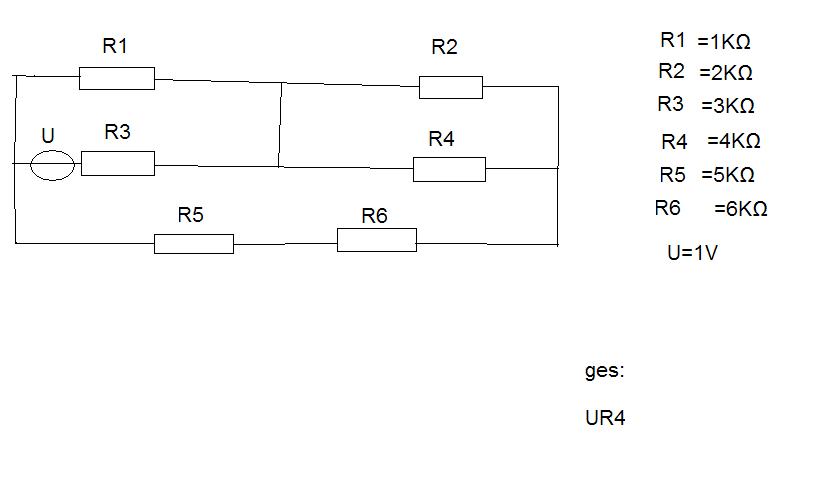

wir sollen die Spannung über UR4 berechnen.

Das muß irgendwie über den aktiven Zweipol gehen smile

smile

Vielen Dank schonmal


Beschreibung:

Dateiname:


Dateigröße:

23.41 KB

Heruntergeladen:

594 mal

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 09. Nov 2009 10:12 Titel:

Antworten mit Zitat

Zitat:

Das muß irgendwie über den aktiven Zweipol gehen

Wenn ich das richtig interpretiere, sollst Du also das Ersatzquellenverfahren anwenden. Schau mal in Deinem Lehrbuch oder bei wikipedia oder sonstwo nach diesem Stichwort.

Du könntest natürlich auch die Schaltung ein bisschen umzeichnen und versuchen, die gsuchte Spannnung per Spannungsteilerregel zu bestimmen.
