Mehrschichtige Wände

Maddy · Gast

Hallo

Ich hab mal wieder ein Problem mit einer Aufgabe, find aber nicht den Fehler unglücklich

Es geht darum das man mit unterschiedlichen Wanddicken die gleiche Wärmeleitfähigkeit hat.

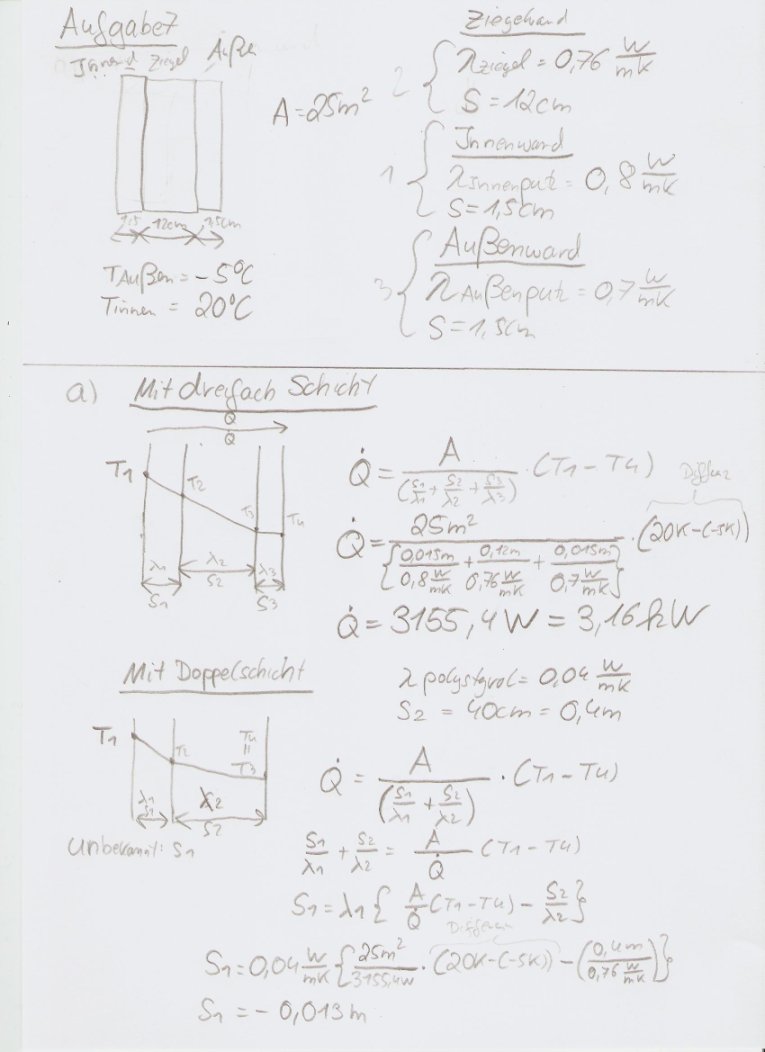

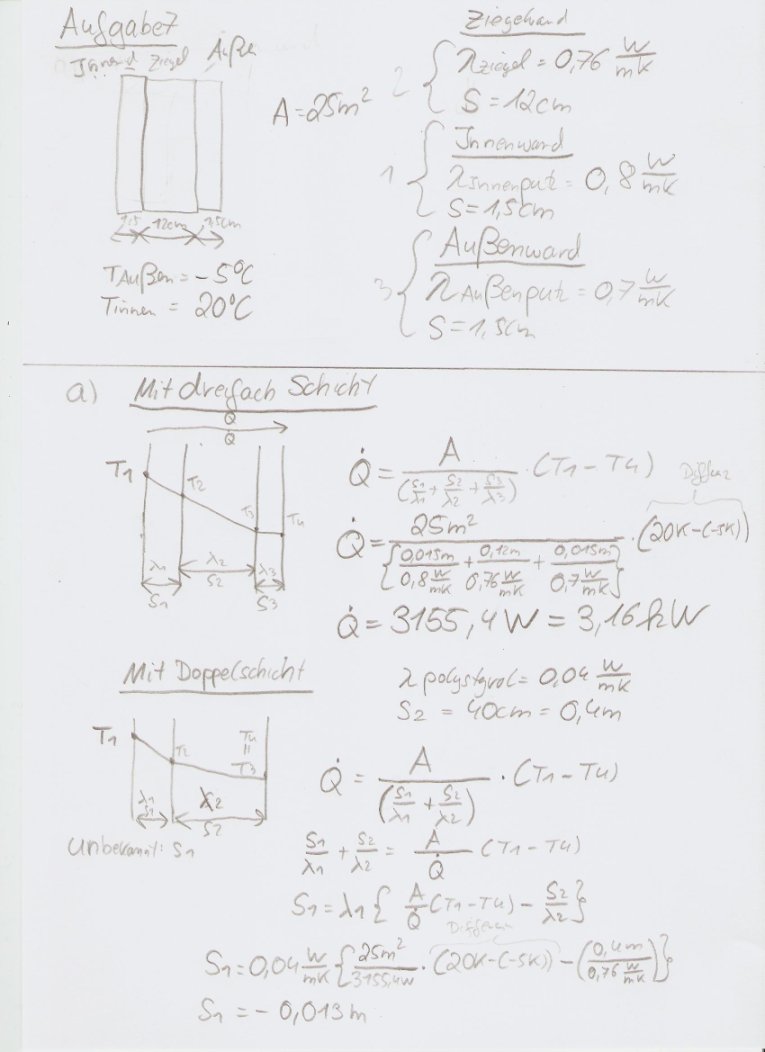

Gegeben ist das im oberen Teil, eben die Werte für die dreischichte Wand. Danach muss man die Wanddicke berechnen für eine zweischichtige Wand mit Polysytrol. Die Ziegelwanddicke verändert sich auch zwischen den beiden Wänden, dass ist jedoch alles gegeben.

Allerdings bekomme ich für die Wanddicke von Polysytrol einen negativen Wert raus und das kann ja nicht sein unglücklich

Doch ich finde keinen Fehler.

Danke

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Verständnisfrage des Laien:
Welche Wandquerschnitte werden verglichen? Welche Daten dazu (Dicke einzelner Schichten und Leitfähigkeiten)?
Werden die Grenzschichten zur Luft berücksichtigt (Wärmeübergänge)?

mfG

Maddy · Gast

Wandquerschnitt ist A = 25m^2, die sind alle gleich bei jeder Schicht.
Die Grenzschichten zur Luft, also die am Rand haben ne Temperaturangabe. Aber so gesehen ist das einfach die Temperatur der Außenwand.

Wanddicken etc. stehen ja oben rechts auf dem Blatt Big Laugh

Geht eben darum das ne drei Schichten Wand eine bestimmte Wärmeleitung hat die man zuerst berechnet. Danach muss man eben es hinbekommen das eine zwei Schichten Wand die gleiche Wärmeleitung hat. Für die zwei Schichten Wand stehen die Angaben rechts neben "Mit Doppelschicht", wobei diese s2 = 0,4m die neue Ziegelwanddicke ist, man muss also die Polystyrolschicht berechnen.

wt · Gast

Hallo,

ist das Problem noch aktuell oder schon gelöst?

Gruß
