Oszilloskop

knallcop · Anmeldungsdatum: 26.06.2010 Beiträge: 16

Hey Leute,

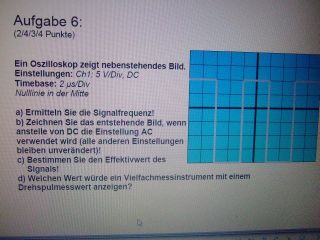

ich habe hier eine alte Klausuraufgabe und würde euch bitten, mir evtl. beim Lösen dieser zu helfen. Vielleicht hat jemand Ansätze, die ich weiterverfolgen könnte. Oder Links, die sowas gut erklären?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ich glaube hier ist definitiv der falsche Ort um Klausuraufgaben in dieser Art zu lösen.

Falls du keine der gestellten Fragen zu beantworten vermagst, empfehle ich dir dringend, deine Unterlagen nochmals anzusehen, denn dann hättest du die Funktionsweise eines Oszilloskops offenbar nicht verstanden. Sollten es nur einzelne Punkte sein, so konzentriere ich bei der Frage auf diese.

http://www.pmf.fh-goettingen.de/lehrgebiete/elektrotechnik/pdf/GET%20V2.pdf

http://www.elektronik-kompendium.de/sites/grd/0307082.htm

...

Fang mal mit der Frequenz an: Was bedeutet denn die Angabe 2us/div ?

knallcop · Anmeldungsdatum: 26.06.2010 Beiträge: 16

Ok gut, also die Frequenz ist der Kehrwert der Periodendauer. Die Periodendauer ist der Zeitraum wenn das Signal die Ausgangsamplitude wieder erreicht hat. In diesem Fall aslo 6u? Also T=1/6 Hz?

Der Effektivwert wäre 10 * 0,707 = 7,070 V?

Mein Hauptproblem besteht in en Aufgaben c und d. Könnte mir jemand ganz kurz erklären, wie man an diese Sache rangeht?

Leider habe ich keine entsprechenden Unterlagen, die mir das verständlich machen könnten. Von daher habe ich hier gefragt. Haue / Kloppe / Schläge

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

knallcop · Anmeldungsdatum: 26.06.2010 Beiträge: 16

Ohja, natürlich 8!!

Der Effektivwert gibt an, welcher Gleichstrom dieselbe Wärmeleistung am Widerstand erbringt wie der Wechselstrom. Das wäre x*0,707 (x=Scheitelwert)

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

oh mann- die Definition stimmt zwar, aber die Umsetzung mit dem Faktor 0,707 gilt doch nur für sinusförmige Signale !!!!!

Der Effektivwert wird im Englischen auch als RMS bezeichnet - das heisst root-mean-square und soll verdeutlichen, dass man die Wurzel aus dem quadratischen Mittelwert bestimmt.

Nun hast du für die halbe Periodendauer den Wert 10V, und für die andere Hälfte -20V.

10² = 100
20² = 400

Mittelwert = 500/2 = 250

Wurzel(250) = 15,8

Also ist der Effektivwert 15,8V ...

Vielleicht solltest du dir das nochmals anschauen !!! Welche Art von Ausbildung geniesst du denn?
