Überlagerungssatz

Hella · Anmeldungsdatum: 13.12.2010 Beiträge: 1

Hallo, hier ist eine Aufgabe, die mir ein bisschen kompliziert scheint.

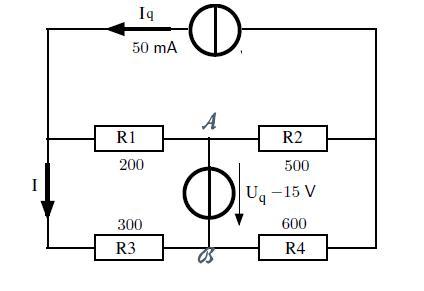

http://img20.imageshack.us/img20/8128/ue82.png

Wie der Überlagerungssatz geht, ist mir klar, doch was passiert in diesem konkreten Beispiel? Wenn wir die Spannungsquelle ausschalten, bleibt die Verbindung zwischen "A" und "B" bestehen oder hebt sie sich auf? Wie soll man dabei vorgehen?

MfG Hella

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Darth Vader · Anmeldungsdatum: 07.09.2010 Beiträge: 3

Nach dem Überlagerungssatz werden die Spannungsquellen überbrückt. Genauer, du kannst ideale Spannungsquellen durch einen Draht ersetzen - reale durch ihren Innenwiderstand. So wird das Widerstandsnetzwerk nur bei dem Betrieb einer Quelle betrachtet.
Anschließend kann man die Einzelergebnisse zu einem Gesamtergebnis überlagern.
