einfache schaltung,kleines problem

RainerWahnsinn · Anmeldungsdatum: 04.08.2011 Beiträge: 7

Hi, sitz gerade seit ca. 1 stunde an einer total einfachen aufgabe und komm einfach nicht weiter mit maschen und knotenregel, mir fehlt einfach die idee.

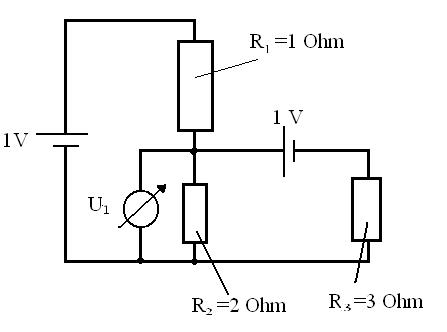

Im anhang ist die skizze zu sehen. Gesucht ist die spannung U1.
Hat jemand eine idee?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

RainerWahnsinn · Anmeldungsdatum: 04.08.2011 Beiträge: 7

Danke für die ausführliche antwort. Das problem ist nicht die anwendung der knoten und maschenregel, sondern überhaupt erstmal die richtigen maschen auszusuchen bzw. überhaupt erst zu erkennen. Bei der knotenregel hab ich zwar gesehen dass I1= I2+Ix, aber ich wusste nicht dass Ix identisch ist mit I3. eigentlich logisch, aber für nichtphysiker auf den ersten blick verwirrend.
Bei der zweiten anwendung der maschenregel bin auch garnicht darauf gekommen, die äußere masche zu betrachten, also ohne die verzweigung wo R2 sitzt. Wusste nicht dass man das darf. Hier wird also eine der Quellspannungen wie ein spannungsabfall gehandhabt?

dennoch danke noch einmal. Gleich 2 neue erkenntnisse gewonnen ^^
