Kondesator Maschenregel

infinit3 · Anmeldungsdatum: 13.09.2011 Beiträge: 1

Hallo zusammen,

ich habe ein Problem beim Nachvollziehen der Masche der unteren Masche.
Als Knotenregel gilt:

I1 + I2 + I3 = 0

Aber bei der unteren Masche müsste dann aber der Strom I3 negativ sein, wenn man die Masche im Uhrzeigersinn aufstellt.

Also:

I2R + I2jR - I1jR -I3jR = 0

In der Lösung steht aber:

I2R + I2jR - I1jR + I3jR = 0

Ich kann das nicht ganz nachvollziehen. Bitte um Hilfe.

Vielen Dank

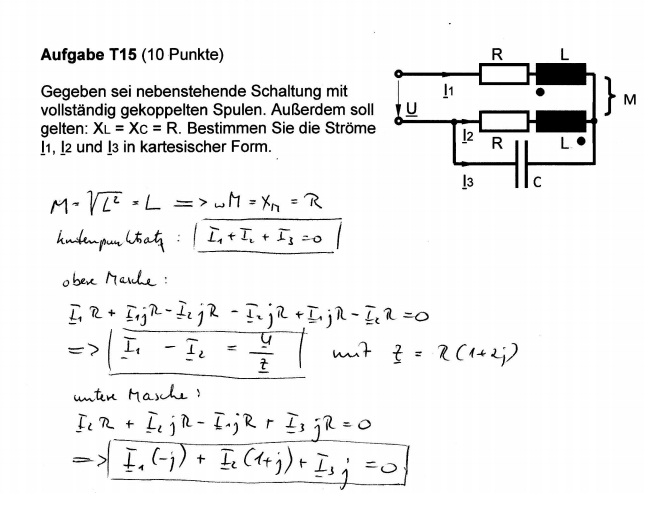

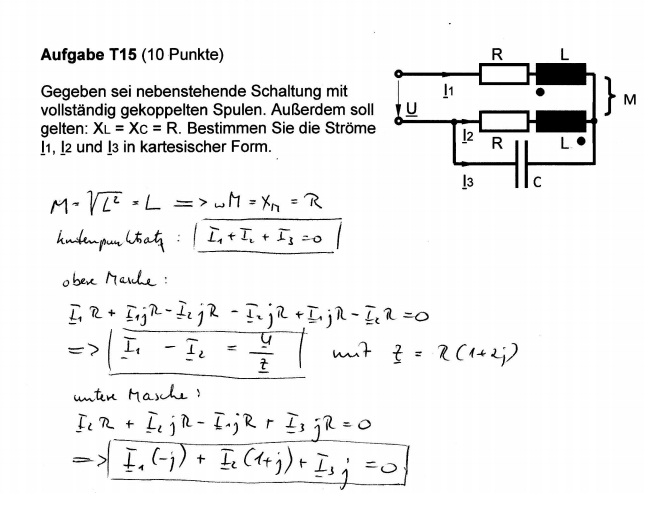

PS: Aufgabe im anhang

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Die Impedanz der Kapazität ist -jR, also negativ. (-I3)*(-jR)=+I3*jR. (Minus mal Minus ist Plus)

infinit3gast · Gast

Das ist natürlich richtig. Wegen 1/jwC = -j/wC...

manchmal übersehe ich solche sachen.
vielen Dank für den Hinweis!!!
