gemischte Schaltung

Nickhun · Anmeldungsdatum: 18.09.2011 Beiträge: 5

Meine Frage:
Hallo Leute,
ich schreibe übermorgen ne Klausur in Physik über gemischte Schaltung und Parallelschaltung.
Ich habe hier eine Übungsaufgabe, die ich grade rechne.
Leider fiel es mir schwer die Stromstärken und Teilspannung auszurechnen.

Bitte hilft mir.

Meine Ideen:
Was ich schon ausgerechnet habe, waren die R(Gesamt)=460 Ohm und I(Gesamt)=0,1296 A

Nickhun · Anmeldungsdatum: 18.09.2011 Beiträge: 5

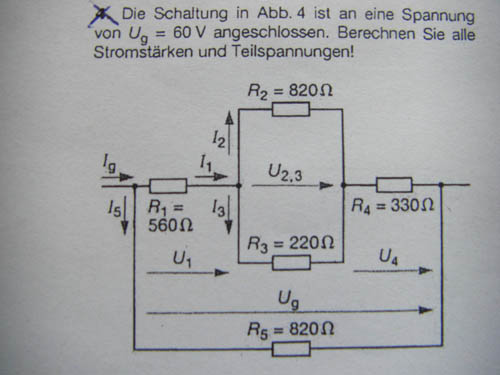

Hier ist nochmal die Übungsaufgabe.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Zur Bestimmung der Teilströme im oberen und im unteren Zweig I1 und I5 wendest Du das ohmsche Gesetz an (Ug ist ja bekannt), I2 und I3 lassen sich bei Kenntnis von I1 per Stromteilerregel bestimmen. Bei Kenntnis aller Ströme lassen sich die Teilspannungen per ohmschem Gesetz berechnen.

Alternativ: Die Spannungen U1, U23 und U4 lassen sich per Spannungsteilerregel bestimmen, dann sind alle Ströme mit Hilfe des ohmschen Gesetzes zu berechnen.
