Herleitung axiales Flächenmoment 2. Ordnung

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

Hallo

Ich komme leider auf keinen grünen Zweig und würde gerne wissen, warum ich auf bxh³/24 komme?

Was mache ich falsch?

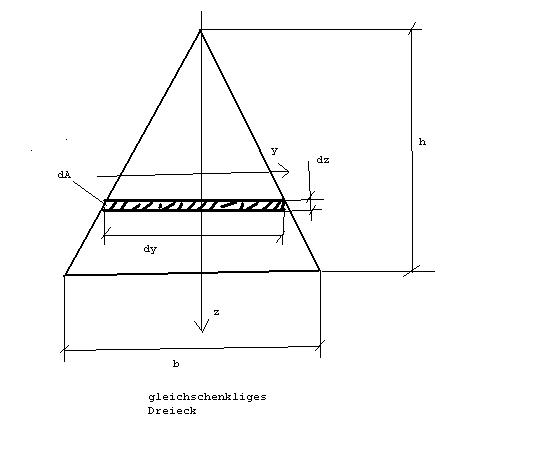

Mein Vorgang:

ergibt integriert

anstatt

Edit: z-Achsen Pfeilrichtung in Skizze nach oben und eigentlich müsste ich g(z) x 2 rechnen, aber dann kommt mir bxh³/12 raus, also noch weniger

gast7 · Gast

bxh³/12 ist richtig

das mit 36 wäre durch den Schwerpunkt

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

Was ich nicht verstehe ist, dass ich alle Teilflächen über die gesamte Länge/Höhe addiert habe. Eigentlich müsste doch das Gesamtmoment bxh³/36 raus kommen, denn dieses eine mit 36 ist doch auch für die Berechnung dann wichtig, falls ein Stab dieses Querschnitts auf Biegung belastet wird (um y-Achse), oder nicht?

Was müsste ich in meiner Berechnung ändern, um auf das Flächenmoment bxh³/36 zu kommen?

Edit: kann es sein, dass ich mein jeweiliges Flächenmoment dort erhalte, wo ich mein Koordinatensystem reinlege?
In meinem Fall wäre dies unten an der Grundfläche des Dreiecks?

gast7 · Gast

Ja,deine Achse ist die Grundseite

Bei 36 geht die Achse durch den Schwerpunkt

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

Ok, danke, jetzt habe ich es verstanden.

Aber noch eine Frage:

Generell aber für irgendwelche Berechnungen, Biegung eines Balkens etc. muss ich stets das Flächenmoment durch den Schwerpunkt berechnen, denn das ist ja das ausschlaggebende, oder?

gast7 · Gast

Wo die Achse liegt hängt von der Situation ab

Man berechtet es am besten wie es am einfachsten ist
(zB die untere Grenze 0)

Dann den Steiner-Satz

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

ok, danke vielmals, das Ergebnis so stimmt und der Satz von Steiner

ergibt bei mir

warum rechnest du aber minus, denn meine Achse z ist nach oben hin positiv, das Koordinatensystem ist ja auf der Grundfläche und dort ist 0, nach oben hin positiv, also müsste ich doch normalerweise addieren..

oder ist es so, dass man es vom Schwerpunkt her betrachtet und alles was über dem Schwerpunkt ist ist positiv und alles darunter ist negativ..

logisch wäre es zumindest, denn die h/3 sind ja auch vom Schwerpunkt aus positiv

gast7 · Gast

Hat nicht das geringste mit dem Koordinatensystem zu tun

Steiner-Satz

a=Parallelverschiebung

Du hattest

berechnet

ist immer das minimalste Trägheitsmoment

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

stimmt, ich habe ja das größte Flächenmoment berechnet bei zmax, also die Grundfläche

aber, eine letzte Frage noch.
wenn ich nun das Flächenmoment zur spitze hin berechnen möchte, dann müsste ich demnach: Is + z² x A rechnen, also

richtig?

gast7 · Gast

Bei A 0.5
dann stimmts

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

hallo

ich bräuchte kurz mal eure Hilfe bei der Aufgabe, an der ich dran bin, gestern hatte ich gedacht, dass ich es kapiert habe.

kurze Frage

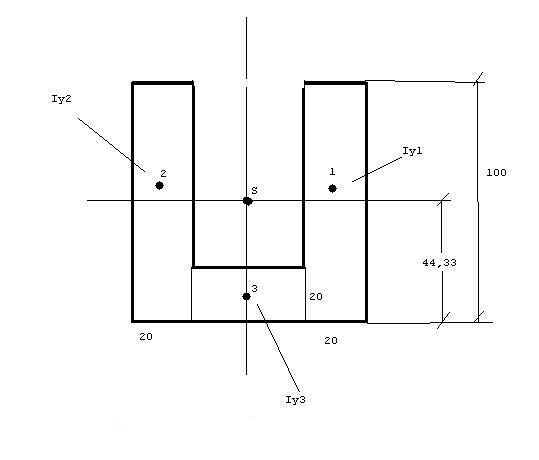

wenn ihr das Gebilde da unten anseht, und ich die Flächenmomente auf y beziehen soll, muss ich doch mein Teilflächenmoment im Schwerpunkt S1 also Iy1 mit dem Steineranteil bezüglich y (Schwerpunkt S) addieren, damit ich auf mein Iys1 komme oder nicht??

Is ist dann Is1+Is2+Is3

Iys3 ist logisch Iy3 + Anteil dessen Achse verschoben ist (Steiner)
aber warum kommt bei Iys1 ein minus in der Klammer??
