Schaltung

Valo · Anmeldungsdatum: 19.09.2012 Beiträge: 1

Meine Frage:
Hey,
ich hab ein Problem mit einer Schaltung, ich krieg es einfach nicht auf die reihe.
Es geht darum das ich 5 Lampen in einer Schaltung aufbauen soll sodass wenn ich:
-Die 1. Lampe aus der Schaltung nehme nichts passiert.
-Die 2. Lampe raus nehme die 3. und 4. Lampe nicht funktioniert.
-Die 3.Lampe raus nehme nichts passiert.
-Die 4. Lampe raus nehme die 2. Lampe nicht funktioniert.
-Die 5. Lampe raus nehme alle Lampen nicht funktionieren.

Benutz werden darf Parallelschaltung, Reihenschaltung und Brücken.

Wenn ihr mir helfen würdet, würde es mich sehr freuen und ich wäre dankbar :)

Meine Ideen:
-

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

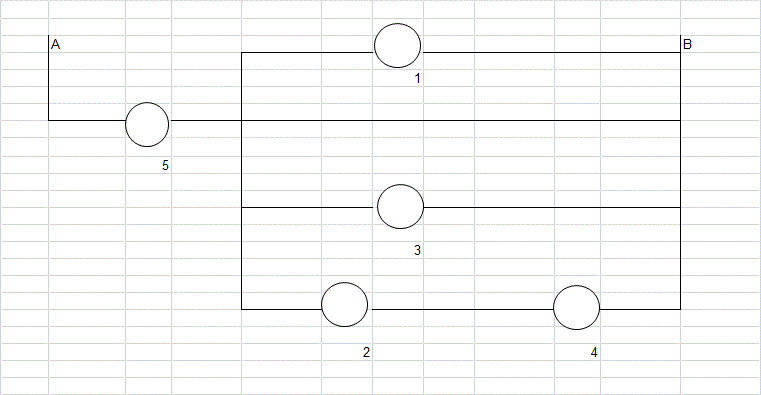

S. unten mein Vorschlag

Leonardo vom Winde · Anmeldungsdatum: 24.02.2011 Beiträge: 237 Wohnort: Dritter Planet

Nabend,

ich halte die Aufgabenstellung für falsch.
"nichts passiert": es ändern sich die Helligkeiten wenn Lampen entfernt werden.
Die Pos.4 scheint nicht möglich zu sein.

@D2, Lampe 3 ist kurzgeschlossen.

GN8 Leo

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

"-Die 1. Lampe aus der Schaltung nehme nichts passiert.
-Die 2. Lampe raus nehme die 3. und 4. Lampe nicht funktioniert.
-Die 3.Lampe raus nehme nichts passiert.
-Die 4. Lampe raus nehme die 2. Lampe nicht funktioniert.
-Die 5. Lampe raus nehme alle Lampen nicht funktionieren."

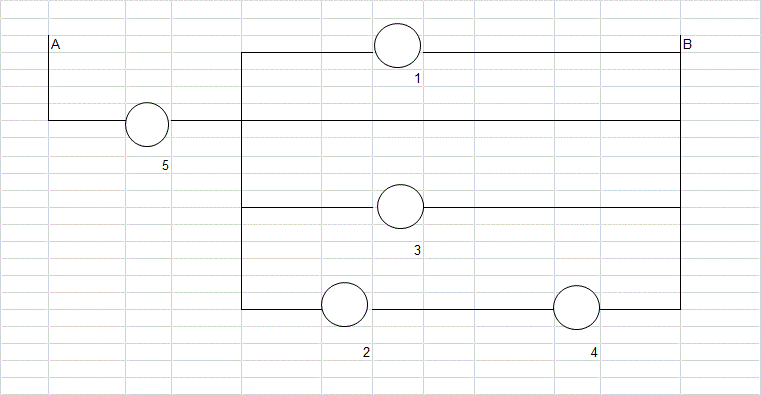

Alle Bedingungen erfüllt und die Helligkeit leidet nicht drunter.

P.S. Brücken darf man benutzen, Lampen kurzschließen ist nicht verboten,
es wird nirgenwo verlangt, dass die Lampen 1 und 3 leuchten.
