Hilfe bei Berechnung eines Drehstromnetzwerkes

Chris · Gast

Hallo!
Ich bräuchte dringend eure Hilfe, da ich dieses Beispiel lösen muss, aber leider nicht wirklich durchblicke. grübelnd

Hoffe also ihr könnt mir Helfen.

Hier wäre die Angabe:

http://forum.geizhals.at/files/80724/drehstrom.JPG

Ich gehe einmal davon aus, dass es sich um eine Sternpunktschaltung handelt und das an jedem Strang 400V dranhängen oder? :?:
Dann wäre ja:
I1=w*C*U
I2= I*R
Weiters kann man ja das 1.KHG benutzen um I3 aus I1 und I2 zu berechnen oder ?

Nur wie schauts mit der Wirkleistung aus? Eine Kapazität und eine Induktivität habe ja kein Wirkleistung sondern nur Schein- und Blindleistung.

Herzlichen Dank für eure Bemühungen..
GRüße Chris!

yeti777 · Anmeldungsdatum: 10.11.2004 Beiträge: 160 Wohnort: Schweiz

Hallo Chris!

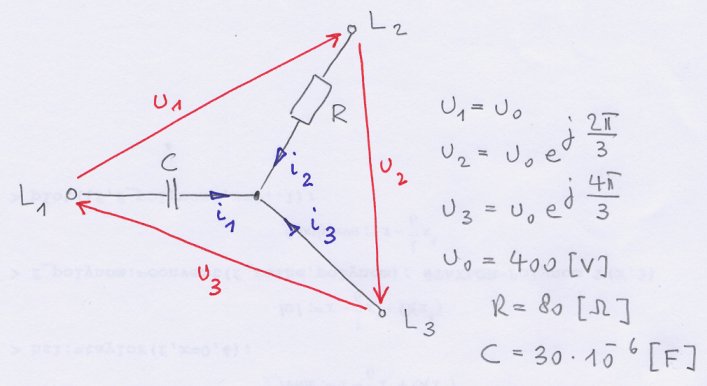

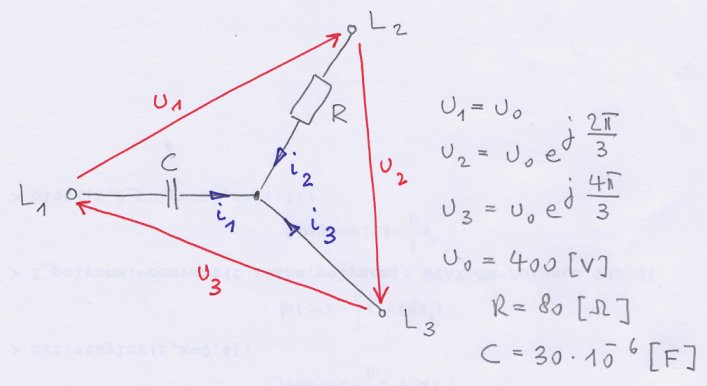

Bitte beachte die angehängte Skizze. Da es sich um Drehstrom handelt, habe ich die Spannungen wie folgt angesetzt:

Maschen- und Knotengleichungen:

Dann habe ich nach

aufgelöst und die numerischen Werte eingesetzt. Ich erhalte:

Es sollte dir nicht schwerfallen, daraus die Beträge auszurechnen.

Die Wirkleistung am ohmschen Widerstand

beträgt:

Gruss yeti

Chris · Gast

Herzlichen Dank für deine Hilfe! Hast mir wirkliche sehr geholfen!!
Grüße Chris
