Berechnung der Spannung bei zwei Dielektrika

FIPI' · Anmeldungsdatum: 30.10.2012 Beiträge: 83

Hallo Community,

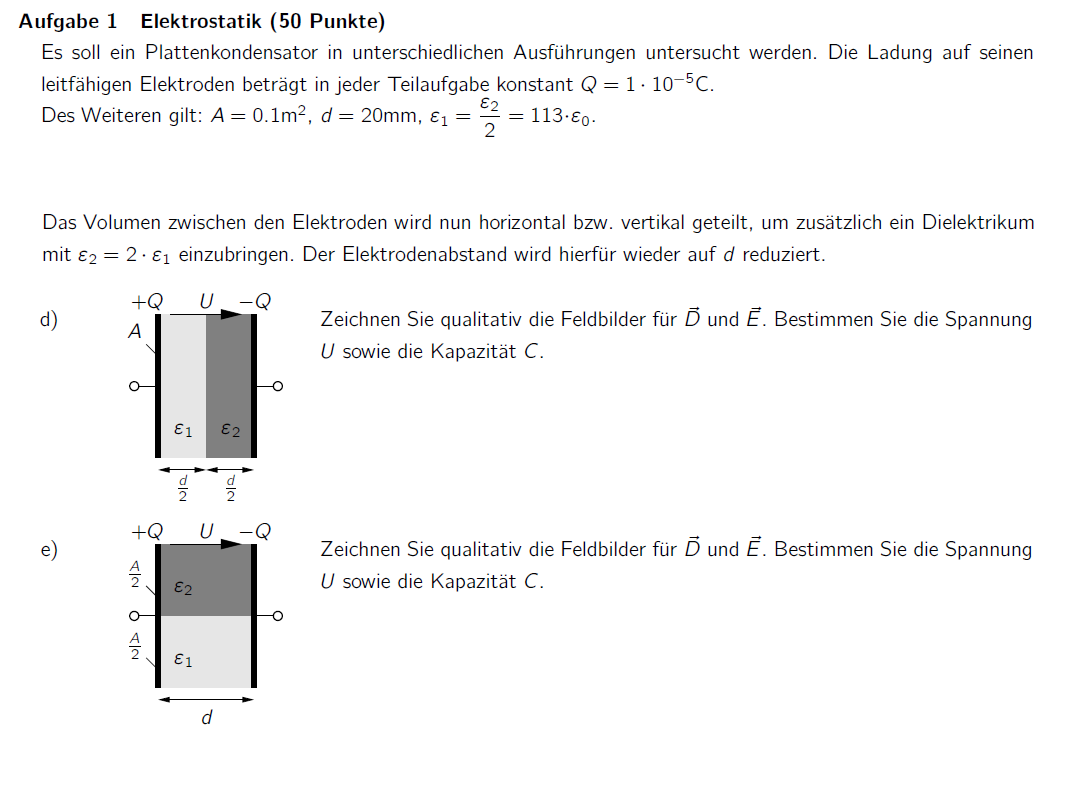

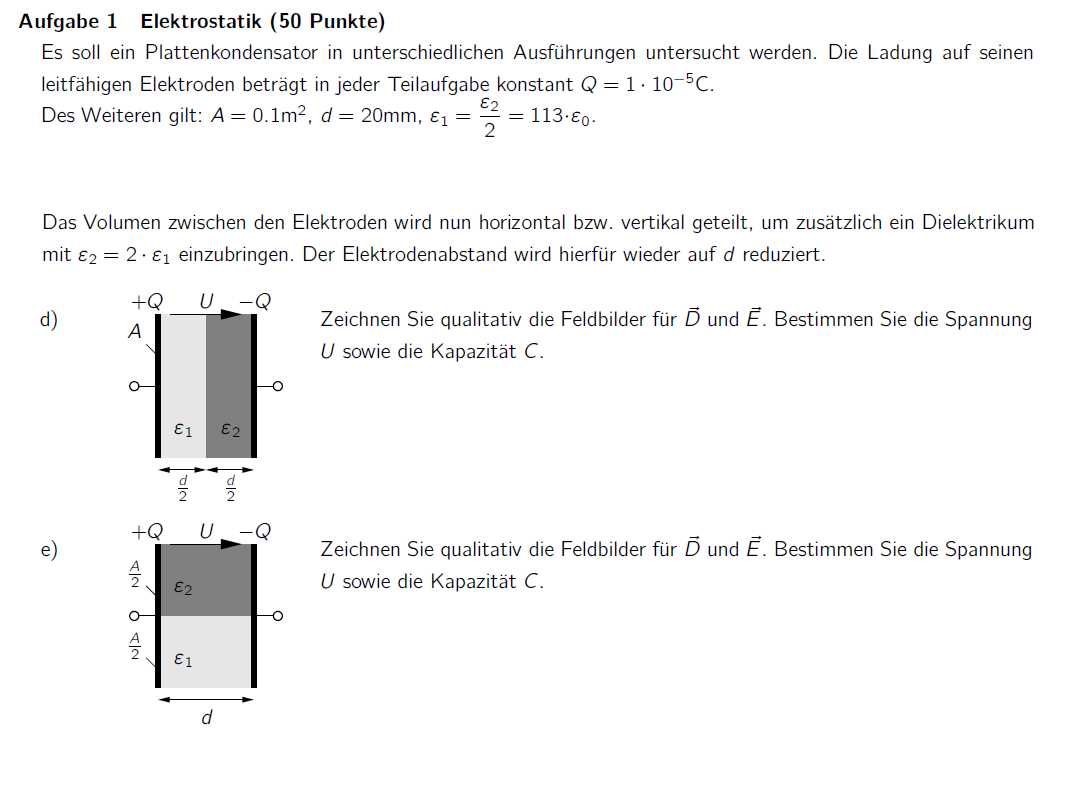

ich bin wieder mal auf ein Problem gestoßen und benötige wieder Eure Denkanstöße. Die Aufgabenstellung bzw. der Anhang ist eigentlich selbsterklärend. Aufgabe d) konnte ich problemlos lösen, indem ich erst die elektrische Flussdichte berechnet habe, diese dann durch epsilon1 bzw epsilon2 geteilt habe, um die elektrische Feldstärke zu berechnen. Danach habe ich die beiden Feldstärken mit dem halbierten Abstand multipliziert und bekam die Teilspannungen U1 und U2 heraus. U_ges war demnach 1,5kV, was auch der Musterlösung entspricht. JETZT habe ich dasselbe bzw. der Aufgabenstellung angepasst (bei der Flussdichtenberechnung D1 und D2 durch die halbierte Fläche geteilt) bei e) gemacht, jedoch komme ich hier nicht auf die Musterlösung von 1,3 kV. Was mache ich falsch bzw. wo liegt der Fehler? Was sich bei der vertikalen Dielektrikaanordnung bewährt hat, funktioniert nicht bei der horizontalen Anordnung...

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

FIPI' · Anmeldungsdatum: 30.10.2012 Beiträge: 83

Hallo GvC,

die Frage hat sich glücklicherweise von selbst geklärt. smile

Ich bin beim zweiten Fall einfach davon ausgegangen, dass wir es aufgrund der Teilung der Dielektrikas hier mit 2 Kondensatoren zu tun haben und habe folglich die Gesamtkapazität errechnet. Mit der Gesamtkapazität lies sich dann mittels U = Q/C die Spannung berechnen, welche dann glücklicherweise auch bei 1,3kV lag. Trotzdem vielen Dank für Deine Anmerkungen!
