Dreieck Stern Schaltung

LB.Man · Gast

Hi Leute,

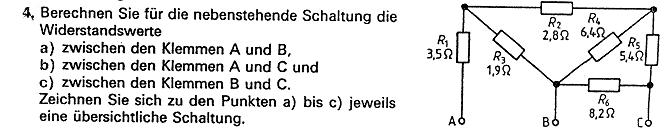

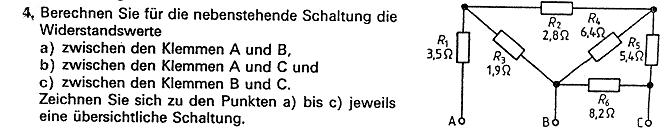

ich habe hier eine Aufgabe (siehe Bild) an der, ich zumindest, verzweifele grübelnd

. Wir sollen die Wiederstandswerte zwischen den Klemmen berechnen, aber ich bekomme es irgendwie gar nicht gebacken: Zumindest nicht mit den Ergebnissen die uns vorgegeben wurden.

Bei a) sollen 5 Ohm rauskommen,
bei b) 8 Ohm,
und bei c) 4,1 Ohm.

Wäre nett wenn ihr mir helfen könntet.

Gruß LB.Man

yeti777 · Anmeldungsdatum: 10.11.2004 Beiträge: 160 Wohnort: Schweiz

Hallo LB.Man!

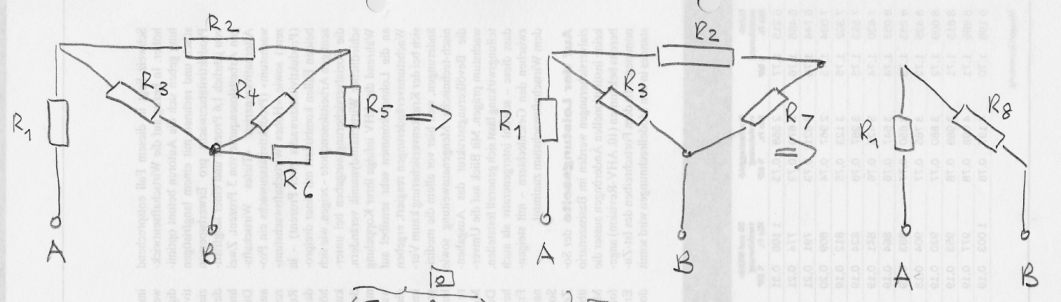

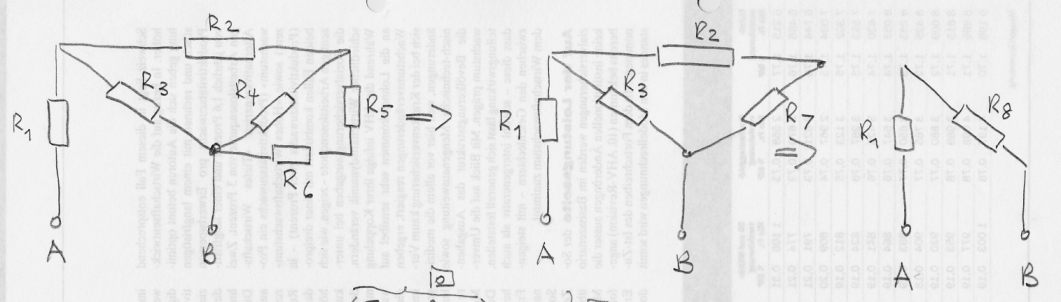

Bei der Berechnung der Klemmenwiderstände musst du schrittweise vorgehen. Ich habe dir dies anhand von Teilaufgabe vorexerziert, siehe Skizze im Anhang.

. Die senkrechten parallelen Striche symbolisieren die Parallelschaltung!

Gruss yeti

LB.Man · Gast

Hi,

vielen dank yeti777! Die ersten beiden habe ich jetzt hin bekommen und kann sie auch nachvollziehen. Die Aufgabe c) also wo mam zwischen B und C zusammen fassen soll, da komme ich nicht auf 4,1 Ohm immer nur auf 3,74 Ohm keine Ahnung warum grübelnd

.

Gast

Du kannst ja mal deine Rechnung bzw. die Reihenfolge in der du die Widerstände zusammengefasst hast posten. Ich komme insgesamt auf einen Widerstand von 4,077 Ohm - also rund 4,1 Ohm.

darki · Anmeldungsdatum: 03.10.2005 Beiträge: 236 Wohnort: Gehren

also, r1 kann man ja wegassen..
dann hat man (R2+R3) || R4 ...(2,7 Ohm)
das is in reihe zu R5 (8,3 Ohm); und das ergebnis is dann parallel zu r6 zu betrachten (=> 4,1 Ohm)

greetz
DaRkI

//edit: taschenrechner-tippfehler rausgemacht *g* thx!

Gast

Wahrscheinlich ein kleiner Tippfehler beim Taschenrechner ...

... und dann weiter wie du. smile
