Berechnung gemischter Schaltung [HIILLLFFEEE!!! Physik gemi]

smile · Anmeldungsdatum: 13.04.2013 Beiträge: 9

Meine Frage:
Hallo Leute,
ich habe eine dringende Frage zu einer Physikaufgabe, da ich einen Test zu dem Thema Elektrizitätslehre schreiben werde.
also gegeben ist eine gemischte Schaltung, welche ihr oben finden werdet
R1 = 50 Ohm
R2 = 120 Ohm
R3 = 60 Ohm
R4 = 100 Ohm
U = 90 V
Gesucht ist der Gesamtwiderstand, die gesamtstromstärke, alle Teilströme und Teilspannungen.

Meine Ideen:
ich habe mir folgendes überlegt:
1.R berechnen:
R23= R2*R3:R2+R3
R23=120 Ohm * 60 Ohm: 120 Ohm + 60 Ohm
= 40 Ohm
R123= 40 Ohm + 50 Ohm = 90 Ohm
R1234= 90 Ohm * 100 Ohm : 90 Ohm + 100 Ohm = 47,37 Ohm
Der gesamtwiderstand beträgt 47,37 Ohm.

2. I berechen:
I = U:R
I = 90 V : 47,37 Ohm =1,89 A

3. I1 = I , weil es eine Reihenschaltung ist.
Also: I1 = 1,89 A

4. U1 berechnen:
U1 = R1 * I1
U1 = 50 Ohm * 1,89 A = 94,5 V
Aber dieser Wert ist doch viel größer als die gesamtspannung, das geht doch nicht, oder ?
Und wie soll ich jetzt die anderen Werte berechen?
Danke schonmal für jede hilfreiche Antwort....

smile · Anmeldungsdatum: 13.04.2013 Beiträge: 9

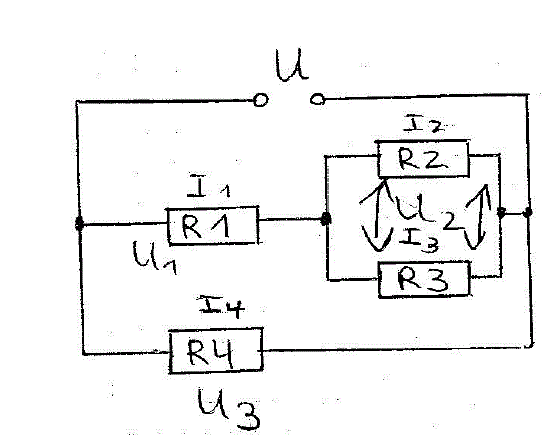

hier ist das Bild zur Aufgabe...

Namenloser324 · Gast

Bild geht nicht

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

R1 = 50 Ohm
R2 = 120 Ohm
R3 = 60 Ohm
R4 = 100 Ohm
U = 90 V
Gesucht ist
der Gesamtwiderstand, R ges = 47,36842105 Ohm
die Gesamtstromstärke, I ges = U/Rges = 1,9 A
alle Teilströme I4 =U/R4 = 0,9 A, I1 = Iges-I4 =1 A
Teilspannungen. U4(bei dir U3) = U = 90V , U1 =R1*I1 = 50V
U2 = U-U1 =90-50 =40 V.

P.S. Bitte passe in der Zukunft auf, dass am R3 auch U3 gemessen wird.
am R2, U2 usw. es ist nicht schlimm wenn U3=U2 sein soll.

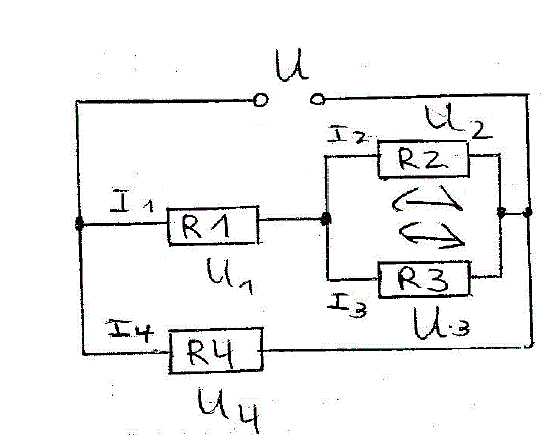

Pfeile auf der Zeichnung mit U2 müssen um 90° gedreht werden.

Ernie · Gast

I1 = I stimmt nicht. I teilt sich in I1 + I4 auf.

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Hallo Smile

Ernie · Gast

Meine Antwort galt nicht dir, D2. Du warst mit deiner Antwort an Smile schneller. Ich bitte für das Mißverständnis um Entschuldigung. Nachträglich kann ich leider nicht editieren.

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Entschuldige Ernie , das war mein Fehler, ich habe versucht zu korigieren.

smile · Anmeldungsdatum: 13.04.2013 Beiträge: 9

Vielen Dank für eure Antworten und Lösungen.
Könntet ihr mir vielleicht erklären, wie ihr zu diesen Lösungen gekommen seid.( Rechnung + Erklärung)javascript:emoticon(' grübelnd

')
Vielen Dank schon mal

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Was möchtest du wissen?
Die Reihenfolge der Rechnung?

Aber du hast Rges richtig berechnet und für Iges richtige Formel gewählt.

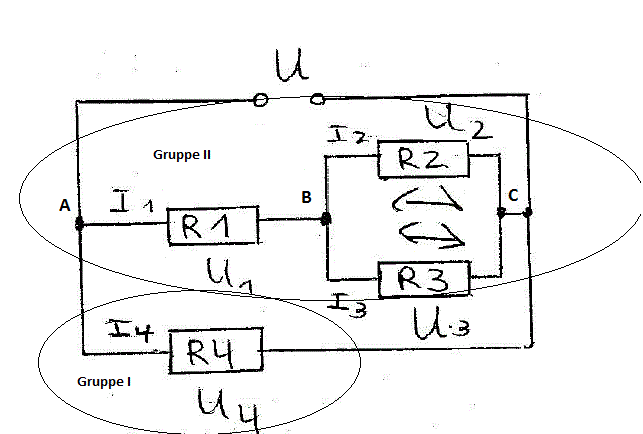

Es ist ratsam die Knotenpunkte mit Großbuchstaben zu versehen, so
kannst du schnell erkennen ob z.B. unterschiedliche Widerstände an gleichen Potentialen liegen.
Grundsätzlich gilt: In der Reihenschaltung muss die Summe alle Spannungen U ges ergeben.
Bei Parallelschaltungen sind es die Ströme, die addiert werden müssen.

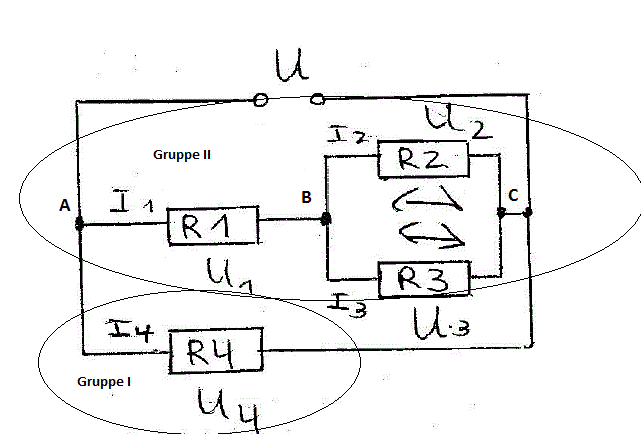

Bilde Gruppen von Widerständen und bestimme welche Spannungen an diesen herrschen.
Dann errechne Gruppenwiderstand um den Strom zu bestimmen welcher durch diesen Gruppenwiderstand fließt.
So Schritt für Schritt kannst du die gefragte Informationen aus gegebenen Daten ausrechnen.

smile · Anmeldungsdatum: 13.04.2013 Beiträge: 9

Vielen Dank D2 !
Du bist mir eine große Hilfe, aber was bedeuten eigentlich diese Knotenpunkte?
