Knotenstrom gesucht

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Was zeigt ein Ampermeter zwischen Punkten A und B?

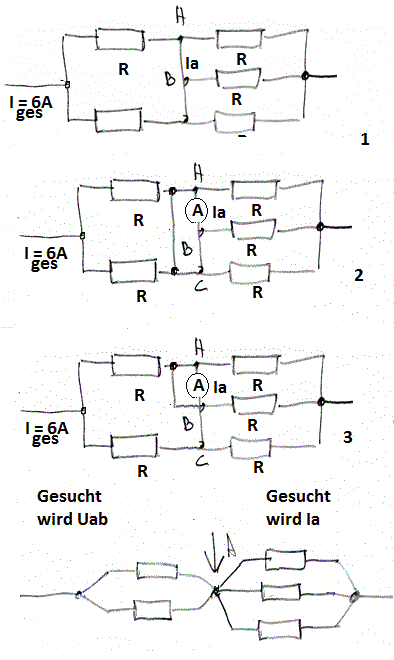

Alle Widerstände R =12 Ohm
Im Bild 1,2,3 ?

Klondijk457 · Gast

Also sofern ich die Zeichnungen richtig deute:
2. Kurzschluss -> kein Strom
3. Kurzschluss -> kein Strom

bei 1. müsste ich erstmal schauen... 1A.

Und was ist mit der letzten Zeichung..!? ..R_ges = 10Ohm

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Mit 2 und 3 bin ich nicht einverstanden

Im Punkt 3 kann man zw. Ia0 und Ia nicht unterscheiden.
Also muss Ia0 = Ia sein. Zwar ändert das Ampermeter mit seinem Innenwiderstand die Meßergebnisse, aber dass dieser 0 zeigen wird,
zweifle ich. Vielleicht ist beser zu fragen welche Ströme fließen zwischen Punkten A und B ohne dabei Ampermeter mit seinem nicht verschwindendem Widerstand zur Hilfe zu ziehen.

Die unterste Zeichnung ist nicht wichtig. Die hilft uns nur verstehen, dass auch im Knoten selbst verschiedene Ströme fließen können.

Klondijk457 · Gast

...warum habe ich das Gefühl, dass du hier wieder alles durcheinander wurstest...

Die einzige vernünftige Zeichnung ist die letzte, unbenannte.
Aber gut, dann müsstest du eigentlich den Widerstand der Leitungen berücksichtigen...
Davon mal abgesehen:
Angenommen das Messgerät sei nicht da:
Bei 2 fließt auch 1A, kurzgesagt aus Symmetriegründen.
Und bei 3 fließen 0.5A, da das Fall 1 entspricht, nur mit 2 Leiungen und sich der Strom gleichmäßig aufteilt.
Wie gesagt, viel Simm macht es nicht, besonders ohne Leiterwiderstände.

..was soll das nur wieder werden...

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Haltet Euch mal an die allereinfachsten Grundgesetzmäßigkeiten der E-Technik, hier Stromteilerregel und Knotenpunktsatz.

Ich gehe mal von idealen Verhältnissen aus, d.h. widerstandslose Leitungen und idealer Strommesser mit Innenwiderstand Null.

Der Gesamtstrom, ich nenne ihm mal I, ist vorgegeben. Dann fließt laut Stromteilerregel im oberen linken Widerstand I/2 und im oberen rechten Widerstand I/3. Der Knotenpunktsatz liefert dann

Das gilt sowohl für die Schaltung nach Bild 1 als auch für die nach Bild 2. Die Schaltung in Bild 3 ist möglicherweise falsch gezeichnet. Sinnvoll wäre sie jedenfalls nur so, wie unten gezeigt.

In dem Fall wäre der Strom natürlich

bzw.
