 Yaren_mgt Verfasst am: 01. Mai 2013 15:08 Titel: Parallelschaltug von Wiederständen |
 |
|
Meine Frage:
Guten Tag,

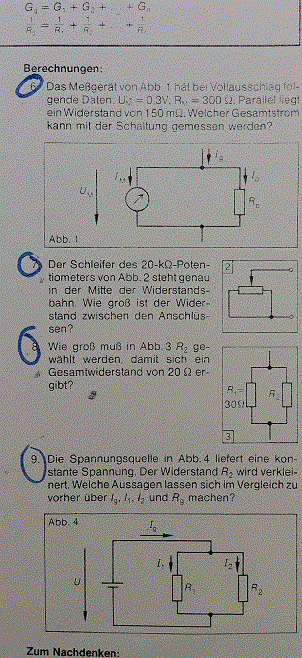

könnt ihr mir bei meinen hausaufgaben helfen? (s.bild) nr.6-9 . Die nr 6 und 8 habe ich gemacht aber die nr9&7 verstehe ich nicht.könntet ihr mir erklären wie die beiden aufgaben gehen sollen?
Lg
Meine Ideen:
Bei der nr6 habe habe ich für Iges: 2,001 A raus und bei der nr8) für R2=60 ohm . Ist das richtig?
http://www.fotos-hochladen.net/view/imagemgitb10ozc.jpg
|
|
 |
D2
Anmeldungsdatum: 10.01.2012
Beiträge: 1723
|
| D2 Verfasst am: 01. Mai 2013 15:22 Titel: |
|
|
Ist doch einfacher als sich den Hals verrenken
| Beschreibung: |
|
| Dateigröße: |
73.11 KB |
| Angeschaut: |
1262 mal |
|
| Beschreibung: |
|
| Dateigröße: |
3.03 KB |
| Angeschaut: |
1450 mal |
|
_________________
Lösungen gibt es immer, man muss nur darauf kommen.
Zuletzt bearbeitet von D2 am 01. Mai 2013 15:36, insgesamt einmal bearbeitet |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 01. Mai 2013 15:34 Titel: |
|
|
| Yaren_mgt hat Folgendes geschrieben: | | Bei der nr6 habe habe ich für Iges: 2,001 A raus und bei der nr8) für R2=60 ohm . Ist das richtig? |
Ja.
Zu Nr.7
Zwischen Schleifer und jedem Endanschluss des Potentiometers liegt jeweils der halbe Potentiometerwiderstand. Diese beiden Widerstände von je 10kOhm liegen bzgl. der Klemmen der Gesamtschaltung parallel. der Gesamtwiderstand ist deshalb 5kOhm.
Zu Nr.9
Die Spannung an beiden Widerständen bleibt unverändert. Bei Verkleinerung von R2 erhöht sich deshalb laut ohmschem Gesetz der Strom I2. I1 bleibt wegen unveränderter Spannung und unveränderten Widerstandes unverändert. Der Gesamtstrom vergrößert sich nach Knotenpunktsatz um denselben Betrag wie I2. Der Gesamtwiderstand wird nach ohmschem Gesetz kleiner.
|
|
|
Yaren_mgt
Anmeldungsdatum: 24.04.2013
Beiträge: 8
|
| Yaren_mgt Verfasst am: 01. Mai 2013 16:12 Titel: |
|
|
Vielen Dank!
Aber ich hab eine Frage..
Wird Iges größer ,weil I2größer wird?Aber wieso wird I2 größer ,wenn R2 verkleinert wird? Wird dann Rges kleiner,weil R2 kleiner wird?
Und nr7 habe ich garnicht verstanden..könntest Du das bitte anhand einer skizze erklären?
|
|
|
D2
Anmeldungsdatum: 10.01.2012
Beiträge: 1723
|
| D2 Verfasst am: 01. Mai 2013 16:29 Titel: |
|
|
| Yaren_mgt hat Folgendes geschrieben: | | Wird Iges größer ,weil I2größer wird?Aber wieso wird I2 größer ,wenn R2 verkleinert wird? Wird dann Rges kleiner,weil R2 kleiner wird? |
U = const, I2 =U/R2 reine Mathematik
R2 wird kleiner, also muss I2 größer werden, also muss I ges steigen
I ges = U/Rges
Rges = R1*R2/(R1+R2)
I ges =U*(R1+R2)/ ( R1*R2)
| Yaren_mgt hat Folgendes geschrieben: | | Und nr7 habe ich garnicht verstanden..könntest Du das bitte anhand einer skizze erklären? |
Meine Skizze zeigt wie du dein Potentiometer "falten" kannst.
Zwei Widerstände die parallel zu einander stehen und gleich groß sind
ergeben Rges = Rpot/2/2 =Rpot/4.
_________________
Lösungen gibt es immer, man muss nur darauf kommen. |
|
|
Yaren_mgt
Anmeldungsdatum: 24.04.2013
Beiträge: 8
|
| Yaren_mgt Verfasst am: 01. Mai 2013 17:17 Titel: |
|
|
|
Danke die 9) hab ich verstanden aber ist dann 10kOhm oder 5kOhm bei 7) richtig? Also ich komm auf 10kOhm ,wie man auf die 5 kommt ,habe ich nicht verstanden:/
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 01. Mai 2013 18:01 Titel: |
|
|
|
Die Parallelschaltung von zweimal 10kOhm ergibt 5kOhm.
|
|
|
Yaren_mgt
Anmeldungsdatum: 24.04.2013
Beiträge: 8
|
| Yaren_mgt Verfasst am: 01. Mai 2013 18:27 Titel: |
|
|
wie? :o jetzt bin ich wirklich verwirrt..
Was ist denn jetzt hier 10kOhm und 5kOhm?
|
|
|
D2
Anmeldungsdatum: 10.01.2012
Beiträge: 1723
|
| D2 Verfasst am: 01. Mai 2013 18:41 Titel: |
|
|
Potentiometer hat 20kOhm
Schleifer des Poti steht genau in der Mitte.
Die Preisfrage: Wie viel kOhm befinden sich re und links vom Schleifer?
_________________
Lösungen gibt es immer, man muss nur darauf kommen. |
|
|
Yaren_mgt
Anmeldungsdatum: 24.04.2013
Beiträge: 8
|
| Yaren_mgt Verfasst am: 01. Mai 2013 18:51 Titel: |
|
|
|
10
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 01. Mai 2013 22:42 Titel: |
|
|
| Yaren_mgt hat Folgendes geschrieben: | | 10 |
Und diese beiden 10-kOhm-Widerstände liegen bzgl. der Klemmen der Gesamtschaltung parallel (schau Dir das Bild von D2 an). Wie groß ist der Gesamtwiderstand von zwei gleich großen parallelgeschalteten Widerständen?
|
|
|
|
