Schaltung vereinfachen - ist es so korrekt??

Thomas-07 · Anmeldungsdatum: 02.05.2013 Beiträge: 60

Hallo zusammen,

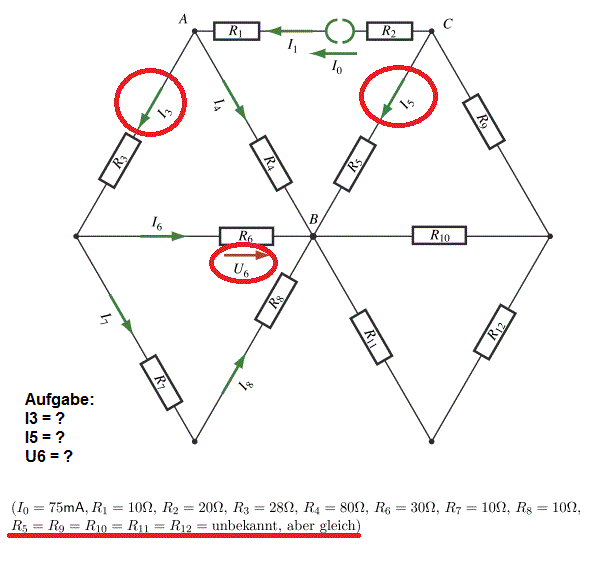

ich muss eine Ströme I3, I5 und die Spannung U6 in der Schaltung berechnen.

Dazu vereinfache ich erstmal die Schaltung wie in den Bildern gezeigt.

Frage:
Ist es richtig, wie ich es mache?

Kann ich den Zweig R11 und R12 ganz weglassen, da eine direkte Verbindung vom Punkt B zu den R5 und R10 führt?

Für die weitere Berechnung brauche ich doch die folgenden Größen Angaben nicht:
- R1
- R2
- R11
- R12
Und die Bezeichnungen A, B und C für die Knoten.

Wozu brauche ich sie denn?

Als ergebnis erhalte ich dann:
I3 = 50 mA
I5 = -50 mA
U6 = 0,6 V

Kann es hinkommen oder??

Danke für jeden Tipp.

Viele Grüße

Profi · Anmeldungsdatum: 27.05.2013 Beiträge: 37

Hi,
bei "Vereinfachen" fehlen welche.
Besorg dir mal ein Schaltbild Editor.

Grüße

Thomas-07 · Anmeldungsdatum: 02.05.2013 Beiträge: 60

Hallo,

danke für die Antwort.

Meinst du die R11 und R12??

Die habe ich ja absichtlich weggelassen, wie ich eingangs beschrieben habe. Ist das falsch??

Gruß

PS: Welchen Editor ist empfehlenswert (einfach zu bedienen und kostenlos)?

Profi · Anmeldungsdatum: 27.05.2013 Beiträge: 37

Hi,
ich verwenden den Editor von LTspice. Das hat den Vorteil, dass man die Ergebnisse gleich berechnen lassen kann. Aber sei gewarnt! Spice liefert nur die Ergebnisse keine Lösungswege. Manche begehen den Irrtum, Spice liefere die letzte göttliche Wahrheit. In Wirklichkeit wird nur das geliefert, was die Programmierer für die letzte Wahrheit gehalten haben.
Grüße

Thomas-07 · Anmeldungsdatum: 02.05.2013 Beiträge: 60

Hallo Profi,

du machst deinem Namen alle Ehre Thumbs up!

So sieht es natürlich überschauberer aus als meine Umformung.
Und so macht man auch keinen Fehler mehr beim Vereinfachen ...

Als ergebnis erhalte ich dann:
I3 = 50 mA
I5 = -46,875 mA
U6 = 0,6 V

Nun müsste es doch stimmen oder?

Mit LTSpice werde ich mich mal beschäftigen, aber für diese Übung gehe ich noch den manuellen Weg, da ich unter Zeitdruck stehe..

DANKE 1000x!!!

Gruß

Profi · Anmeldungsdatum: 27.05.2013 Beiträge: 37

Hi,
dürfte alles richtig sein.
Grüße

Thomas-07 · Anmeldungsdatum: 02.05.2013 Beiträge: 60

Hallo Profi,

danke dir ganz herzlich.

Ich hatte bei einer anderen Aufgabe mit den Spannung- und Strom-Richtungen Verständnisprobleme.

Wenn es möglich ist, könntest du vielleicht auch dort einen Blick darauf werfen?
Netzwerkanalyse durch Überlagerungssatz - Umformung??

Viele Grüße
