Berechnung einer Spannung und eines Innenwiderstandes

Lampe · Anmeldungsdatum: 20.10.2013 Beiträge: 3

Hallo,

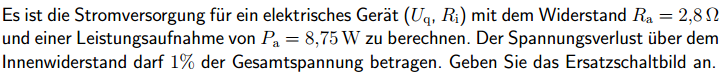

ich soll für ein Gerät mit einem Widerstand

und einer Leistungsaufnahme von

die Stromversorgung berechnen. Der Spannungsverlust darf dabei 1% der Gesamtspannung betragen.

Da dachte ich

mit

Muss ich hier jetzt noch ein Prozent dazurechnen wegen dem Spannungsverlust beim Innenwiderstand?

Wie komme ich auf den Wert des Innenwiderstandes? Hilfe

Danke!!

Mr.Mitchell · Anmeldungsdatum: 17.05.2009 Beiträge: 43

Hi,

ich gehe jetzt mal von einer Spannungsquelle mit Reihenschaltung von Innenwiderstand und Lastwiderstand aus.
So wie ich das grad verstehe liegt an deinem Lastwiderstand 1% der gesamten Spannung an. D.h. dein berechnetes U enspricht dem einen Prozent, das du auf 100% hochrechnen kannst um die gesamte Spannung der Schaltung zu erhalten. Hast du die gesamte Spannung, kannst du den Spannungsanteil am Innenwiderstand berechnen. Jetzt fehlt dir nurnoch der Strom den du zusätzlich berechnen musst.

Lampe · Anmeldungsdatum: 20.10.2013 Beiträge: 3

Ich habe zuerst versucht das irgendwie mit einer Maschengleichung zu lösen, aber das ging nicht.

Jetzt habe ich es mit dem Spannungsteiler versucht.

Dort habe ich die

als Gesamtwiderstand angenommen, ist das überhaupt richtig?

Weiß jemand was dazu? Thumbs up!

EDIT:

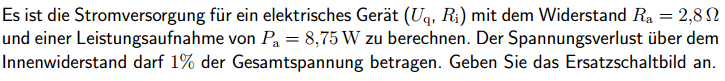

Ich hatte deinen Post nicht gesehen, es macht es sicher leichter direkt die Aufgabenstellung einzustellen.

EDIT 2:
Ich hatte beim Eingangpost vergessen zu schreiben, dass 1% über dem Innenwiderstand abfallen dürfen, entschuldigt.

Mr.Mitchell · Anmeldungsdatum: 17.05.2009 Beiträge: 43

Also der Gesamtwiderstand setzt sich in einer Spannungsquelle zusammen aus

deswegen kann deine Rechnung eigentlich nciht funktionieren.
Wenn jetzt 1% der Spannung an R_i abfallen, dann müssten ja 99% am Lastwiderstand abfallen, da gilt

Daraus kannst du auf U_ges schließen da du dein U_Last =4.95V bereits berechnet hast. Daraus dann anschließend auf U_i.

Am Ende fehlt dir noch der Strom um den Innenwiderstand entgültig zu bekommen

Lampe · Anmeldungsdatum: 20.10.2013 Beiträge: 3

Leider weiß ich nicht, wie man auf den Strom kommt. Ich weiß ja gar nicht den Gesamtwiderstand oder ist der auch einfach nur 101% des Lastwiderstandes sozusagen??

grübelnd

Danke!

buell23 · Anmeldungsdatum: 13.11.2006 Beiträge: 238

In diesem Fall ergibt sich Ri aus den Anforderungen an die Schaltung.

1. Ri * I = 0.05V
2. Ra*I + Ri*I = 5V

1-2 = -Ra*I = -4.95V

I= 1,75A
Ri entspricht dann dem was du gerechnet hast, 28mOhm

Mr.Mitchell · Anmeldungsdatum: 17.05.2009 Beiträge: 43

In einer Reihenschaltung ist der Strom ja überall gleich, d.h. der Strom der durch den Lastwiderstand fließt ist der gleiche wie durch den Innenwiderstand.

Sorry für mein mixen von den Indizies:
