Maschenumläufe bestimmen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
mocx
Gast





Beitrag mocx Verfasst am: 15. Dez 2013 19:42    Titel: Maschenumläufe bestimmen Antworten mit Zitat

Eigentlich ne ganz kurze Frage ...

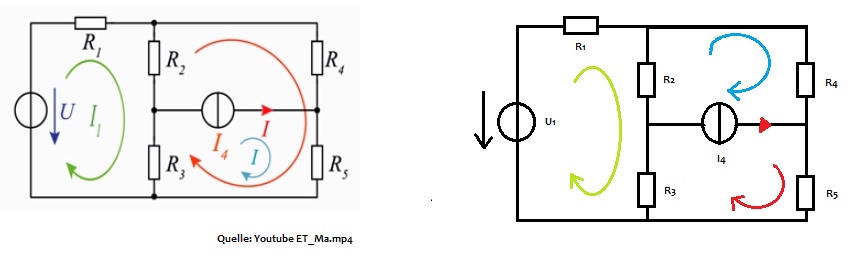

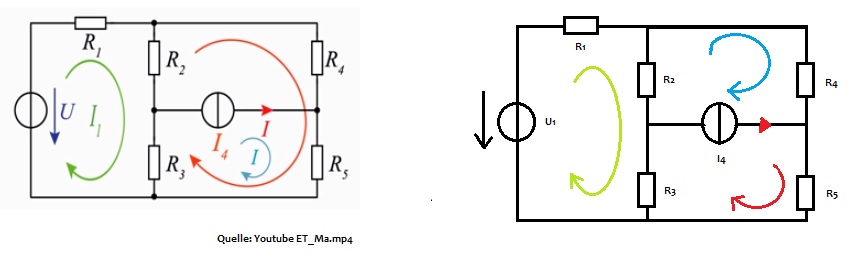

In diesem Netzwerk, wurden die Maschen wie folgt bestimmt (Linkes Netzwerk im Bild). Wieso läuft die rechte Masche durch den Baum in der Mitte?

Rechts hab ich die Maschenumläufe so gemacht, wie ich es für (einfach) halte.
Das macht doch kein Unterschied für das Gleichungssystem, oder?

Danke :)



 Beschreibung:

Download
 Dateiname:  Masche3.jpg
 Dateigröße:  40.46 KB
 Heruntergeladen:  357 mal

ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3563

Beitrag ML Verfasst am: 16. Dez 2013 00:21    Titel: Re: Maschenumläufe bestimmen Antworten mit Zitat

Hallo,

mocx hat Folgendes geschrieben:

In diesem Netzwerk, wurden die Maschen wie folgt bestimmt (Linkes Netzwerk im Bild). Wieso läuft die rechte Masche durch den Baum in der Mitte?

weil derjenige, der die Aufgabe gelöst hat, das so wollte.

Zitat:

Rechts hab ich die Maschenumläufe so gemacht, wie ich es für (einfach) halte.
Das macht doch kein Unterschied für das Gleichungssystem, oder?


Mit den im linken bzw. im rechten Teilbild gezeigten Maschengleichungen ergeben sich unterschiedliche Gleichungssysteme, die Lösungen beider Gleichungssysteme sind aber identisch.

Schau in der Literatur einmal nach dem Begriff "vollständiger Baum". Unter diesem Stichwort findest Du ein Verfahren, wie Du mögliche Gleichungssysteme auswählst.



Viele Grüße
Michael
mocx
Gast





Beitrag mocx Verfasst am: 16. Dez 2013 03:43    Titel: Antworten mit Zitat

Danke dir Michael! Habs mir durchgelesen und hab es nun verstanden :)
