Schaltskizze zeichnen

123-michi19 · Anmeldungsdatum: 06.11.2013 Beiträge: 226 Wohnort: Deutschland

Meine Frage:
Hi zusammen,

ich muss in Physik eine Schaltskizze zeichnen, habe dies aber zuvor nie gemacht. Die Aufgabe:

In einem Versuch soll die Abhängigkeit der Kapazität C eines Plattenkondensators vom Plattenabstand d untersucht werden. Verwendet wird ein Plattenkondensator mit Luft als Dielektrikum und der Plattenfläche A=720 cm^^2, dessen Plattenabstand variiert werden kann.

Meine Ideen:
Fertigen Sie eine beschriftete Schaltskizze zu diesem Versuch an.

Vielen Dank für Eure Hilfe.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7462

Der Kondensator wird ja wahrscheinlich an irgendwas angeschlossen, damit die Kapazität gemessen werden kann. Das alles zusammen ergibt die Schaltskizze.

Viele Grüße
Steffen

123-michi19 · Anmeldungsdatum: 06.11.2013 Beiträge: 226 Wohnort: Deutschland

Vielen Dank für deine Hilfe, aber das sagt mir leider auch nur Bahnhof, ich kenne leider nicht mal eine Art "Grundgerüst" für eine Schaltskizze. Google und YouTube bringen mich nicht weiter :-(

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7462

Da Du nicht verraten willst, wie die Kapazität gemessen wird, nehme ich mal ein Schaltsymbol für ein normales Faradmeter, das halt parallel an den Kondensator kommt:

123-michi19 · Anmeldungsdatum: 06.11.2013 Beiträge: 226 Wohnort: Deutschland

Tut mir Leid, ich habe nur die Informationen, welche ich in die Beschreibung geschrieben habe :-(

Ist eine Abituraufgabe aus dem Jahre 2003.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7462

Dann schreib links noch "Kondensator" und rechts "Kapazitätsmesser" dran, dann ist das eben die Schaltskizze.

123-michi19 · Anmeldungsdatum: 06.11.2013 Beiträge: 226 Wohnort: Deutschland

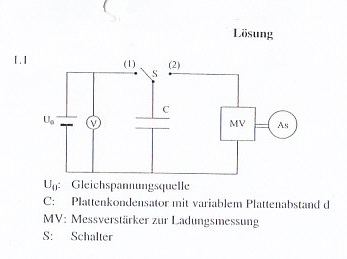

Ich habe soeben die Lösung bekommen, die hilft mir aber auch nicht wirklich weiter. Befindet sich im Anhang :-)

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7462

Ja, da wird die Kapazität eben anders gemessen: erst den Kondensator auf eine bestimmte Spannung aufladen, dann den Schalter umlegen und mit einem Coulombmeter die Ladung messen. Dann Q=CU.

123-michi19 · Anmeldungsdatum: 06.11.2013 Beiträge: 226 Wohnort: Deutschland

Alles klar, jetzt verstehe ich das auch mal. Vielen Dank :-)
