Ui(t)-Diagramm zu Mag.-Fluss(t)-Diagramm zeichnen

Dunkler · Anmeldungsdatum: 15.03.2014 Beiträge: 67

Guten Tag,
ich habe eine Frage zu Ui(t)-Diagrammen.
Ich mache derzeit ein paar Prüfungsaufgaben zur Prüfungsvorbereitung,

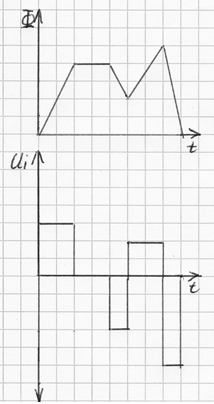

dabei sind die Diagramme in den Lösungen immer andersherum als ich sie zeichnen würde.

Da das Ui(t)-Diagramm die erste Ableitung eines Mag. Fluss(t)-Diagramms ist,
müsste doch die Steigung im Mag.-Fluss(t)-Diagramm ausschlaggebend für das Vorzeichen der Induzierten Spannung sein.
Also wenn der Fluss zunimmt (positive Steigung),
müsste doch der Graph für diesen Zeitabschnitt im Ui(t)-Diagramm auch positiv sein?

Mit freundlichen Grüßen
Dunkler

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Vollkommen richtig. Allerdings ist deine Skizze nicht ganz maßstäblich.
