Kapazität zwischen zwei Punkten

Doctor Who · Anmeldungsdatum: 07.06.2014 Beiträge: 44

Hallo Leute,

ich bin hier gerade am rätseln.

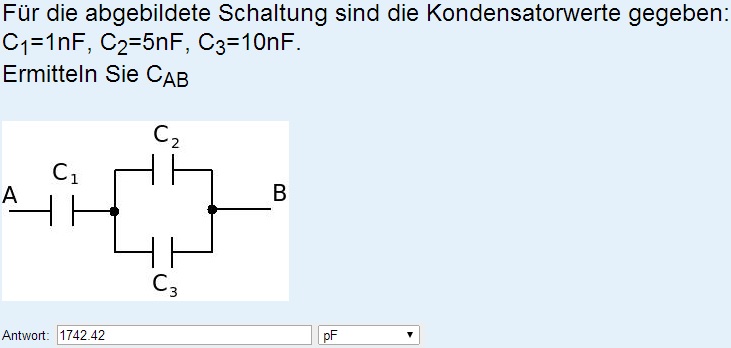

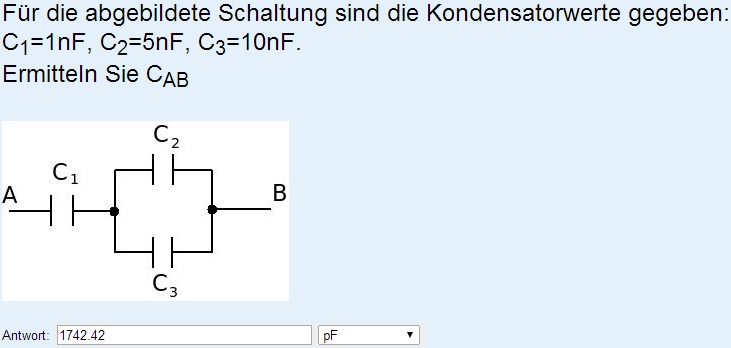

Anbei ist die Aufgabenstellung. An sich eigentl. relativ easy? Mein Ansatz wäre ganz normal:

Aber das Ergebnis ist nicht korrekt. Ich hatte noch einen anderen Ansatz aber der macht denke ich wenig Sinn und führte ebenfalls nicht zum Ziel. Kann mir jemand einen Tipp geben? Ich meine wenn ich den Kram durch einen Ersatzplan vereinfache dann komme ich ja sowieso wieder auf die obige Gleichung.

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Vielleicht erstmal C2 und C3 zusammenfassen (C23 = C2 + C3) und dann in Reihe zu C1 schalten?

Namenloser324 · Gast

Leg eine Masche durch C2 und C3 und du wirst feststellen, dass die Spannung über beiden identisch sein muss.
Das bedeutet, dass sie in ? geschaltet sind.

Dann schlägst du nach, wie man so geschaltete Kondensatoren zusammenfasst.

Doctor Who · Anmeldungsdatum: 07.06.2014 Beiträge: 44

danke euch, war kein Problem nach eurer Info.

Muss ich denn allg. immer diesen Weg gehen? Also ich hatte gedacht dass es auf dasselbe herauskommt weil mir einer mal an einem Bsp. erklärte dass wenn ich von einem Punkt B zu einem anderen C laufen muss und ich die Gesamte Kapazität berechnen soll dann soll ich jede "Wegmöglichkeit" von B zu C addieren.?! Also sprich von C1 zu C2 und dann nochmal von C1 zu C3.
