Lagerkräfte eines Hubwerks

techmephysics · Anmeldungsdatum: 06.09.2014 Beiträge: 187

folgende aufgabe ist zu lösen: http://www.tm-aktuell.de/TM1/Aufgabe_5-3/aufgabe_5-3.html

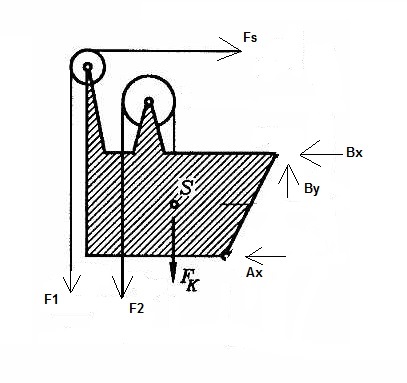

ich habe folgendes Freikörperbild gemalt. da die Lagerreaktionen vom Lager C nicht gesucht und gegeben sind, habe ich das Lager C nicht berücksichtigt, indem ich das Seil frei geschnitten habe. Dadurch habe eine eine Unbekannte Größe weniger weil das Lager C zwei Reaktionskräfte hat.

das war doch clever oder? oder kann man das nicht so machen?

ohne reibung gilt dann Fs=F1=m1*g

dadurch bekomme ich nun folgende Gleichungen:

0=Fs-Ax-Bx

0=-F1-F2-Fk+By

(Moment beim Lager B): 0=-Ax*2a+Fk*2a+F2*3a+F1*4a-Fs*2a

damit kann ich die gesuchten Lagerreaktionen bestimmen. sind die gleichungen richtig?

jumi · Gast

Die Gleichungen scheinen richtig zu sein.
Deine Erklärung über die Eliminierung des Auflagers C, sind jedoch nicht ganz logisch.
Du gewinnst damit nichts.
Cy =0
Cx = Seilkraft
