[Aufgabe] Bestimmung der Lagerkräfte

sTOOs · Anmeldungsdatum: 28.04.2008 Beiträge: 11

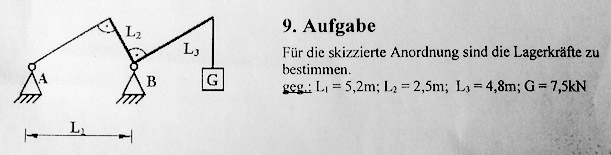

Hallo, habe Probleme bei folgender Aufgabe ( siehe Aufgabenstellung ):

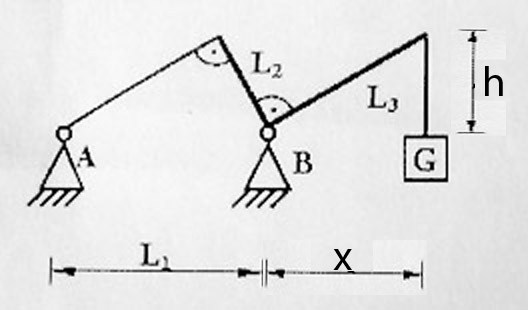

Momentaner stand:

h habe ich per sinus ausgerechnet -> h = 2.19 ,
x auch per sinus -> x=4.29

Dadurch hab ich dann die Drehmomente berechnet:

Daraus folgt dann:

Bin ich bis hier hin noch richtig?

Ab hier weiß ich nicht weiter, wie man auf Ah und Bh kommt, könt ihr mir helfen?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Mit deinem Rechenweg bis hierhin bin ich einverstanden.

Mit deinen Zwischenergebnissen bin ich nicht einverstanden, denn erstens fehlen da die Einheiten und zweitens enthalten sie Rundungsfehler.

Soll in der Skizze die dünne Linie von A nach rechts oben so etwas wie ein Seil darstellen? Dann würde das ja die Kraftrichtung vorgeben, mit der nach rechts oben an A gezogen wird, und die vertikale Komponente dieser Kraft kennst du ja bereits.

sTOOs · Anmeldungsdatum: 28.04.2008 Beiträge: 11

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Na, wenn du die Richtung der Kraft von A nach rechts oben kennst und ihre vertikale Komponente, dann kannst du dir die zugehörige horizontale Komponente dieser Kraft daraus bestimmen.

sTOOs · Anmeldungsdatum: 28.04.2008 Beiträge: 11

sry, ich versteh nicht wie ich auf die richtung der Kraft komme und wie ich dadraus dann die horizontale komponente berechne, ich hab leider icht das große physikalische verständnis Hilfe

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Na, wenn man annehmen darf, dass das an A ein Seil ist, dann kann die Kraftrichtung ja nur in Richtung des Seils verlaufen.

sTOOs · Anmeldungsdatum: 28.04.2008 Beiträge: 11

das heißt das ich ah einfach als G ansehen kann?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Wie kommst du darauf grübelnd

Mach dir mal eine Skizze am Punkt A, in der du die vertikale Kraft an A einzeichenst und das Seil, das nach rechts oben wegführt.

Kannst du die Kraft in diesem Seil mit einer Kräftezerlegung so einzeichnen, dass du siehst, dass die vertikale Komponente dieser Seilkraft vom Betrag her gleich der vertikalen Komponente der Kraft in A ist, und dass du aus dieser Skizze siehst, wie di daraus die horizontale Komponente bestimmen kannst?

sTOOs · Anmeldungsdatum: 28.04.2008 Beiträge: 11

Ich hab doch nur Av, wie soll ich denn dann auf dei kraft im seil kommen? mit einer zeichnung komm ich auch nicht weiter... unglücklich

sTOOs · Anmeldungsdatum: 28.04.2008 Beiträge: 11

ich komm nicht drauf, sonst einer vielleicht ne ahnung?

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Hallo,

wo ist Deine Zeichnung bzw. das Kräfteparallelogramm?

Gruß erkü

sTOOs · Anmeldungsdatum: 28.04.2008 Beiträge: 11

so, habs. andere leute helfen lieber weiter.
