Schaltung von Widerständen (Parallel-/Reihenschaltung)

pepee · Gast

Ich habe irgendwie noch meine Probleme Schaltungen vernünftig zu interpretieren. Hier habe ich eine Aufgabe, bei der ich nicht weiterkomme: Bei Reihenschaltungen rechnet man die Kehrwerte 1/R zusammen was es hier gibt. 1/2R gibt es drei mal, aber horizontal gibt es auch noch vier Widerstände (erste und letzte Reihe), wie addiere ich die dazu? Oder soll ich mir die einzelnen Maschen angucken? Es gilt auch U=RI und I ist überall gleich. Ich denke, aber dass es leichter ist einfach die Widerstände zu addieren, nur weiß ich nicht wie ich die Gesetzmäßigkeiten darauf anwenden soll >.<

(Ich merke gerade, ich kann den Schaltplan euch gar nicht zeigen. Ich hab zwar ein Foto aber das Hochladen geht nicht. Kann mir wer sagen, wir ich das am besten machen soll?)

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

pepee · Anmeldungsdatum: 17.09.2015 Beiträge: 2

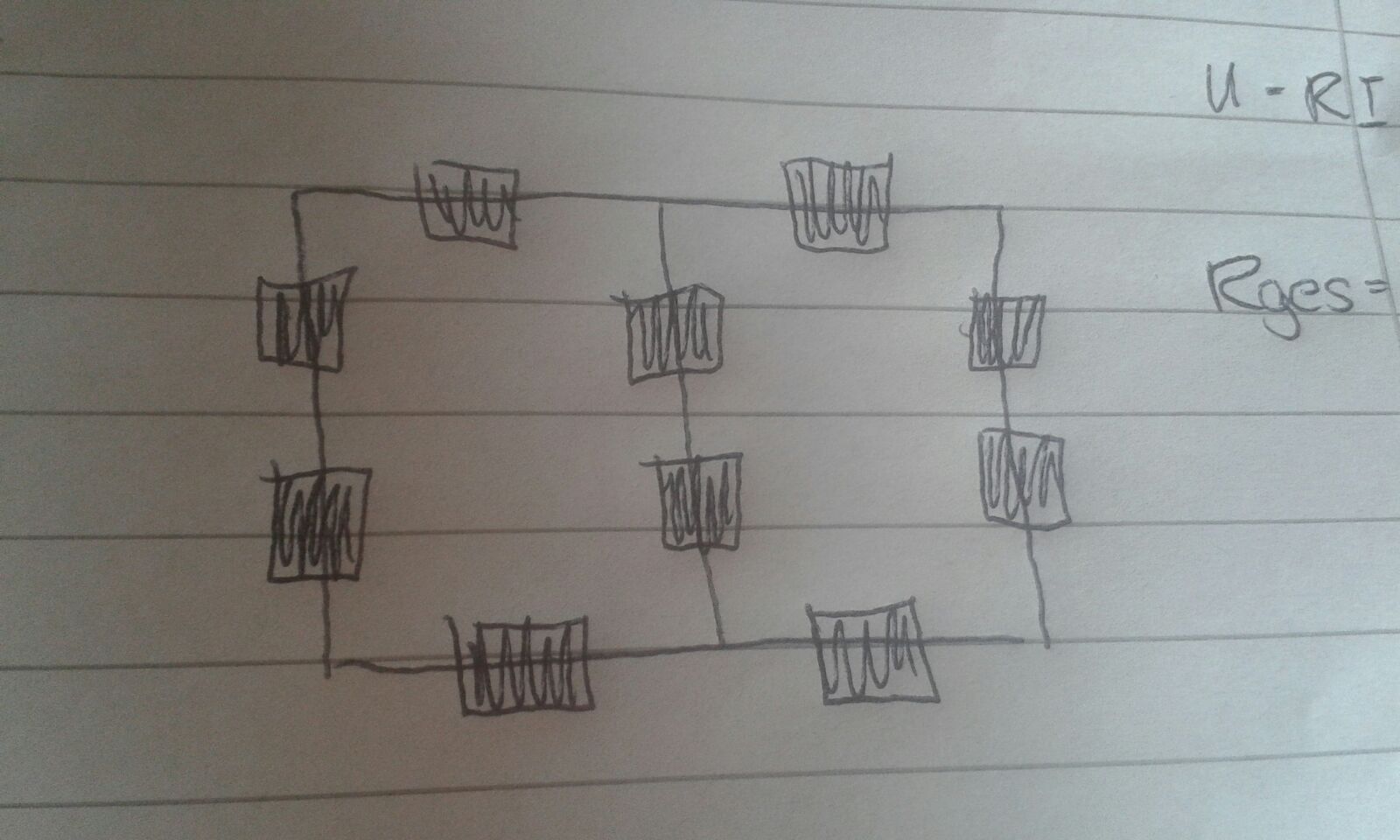

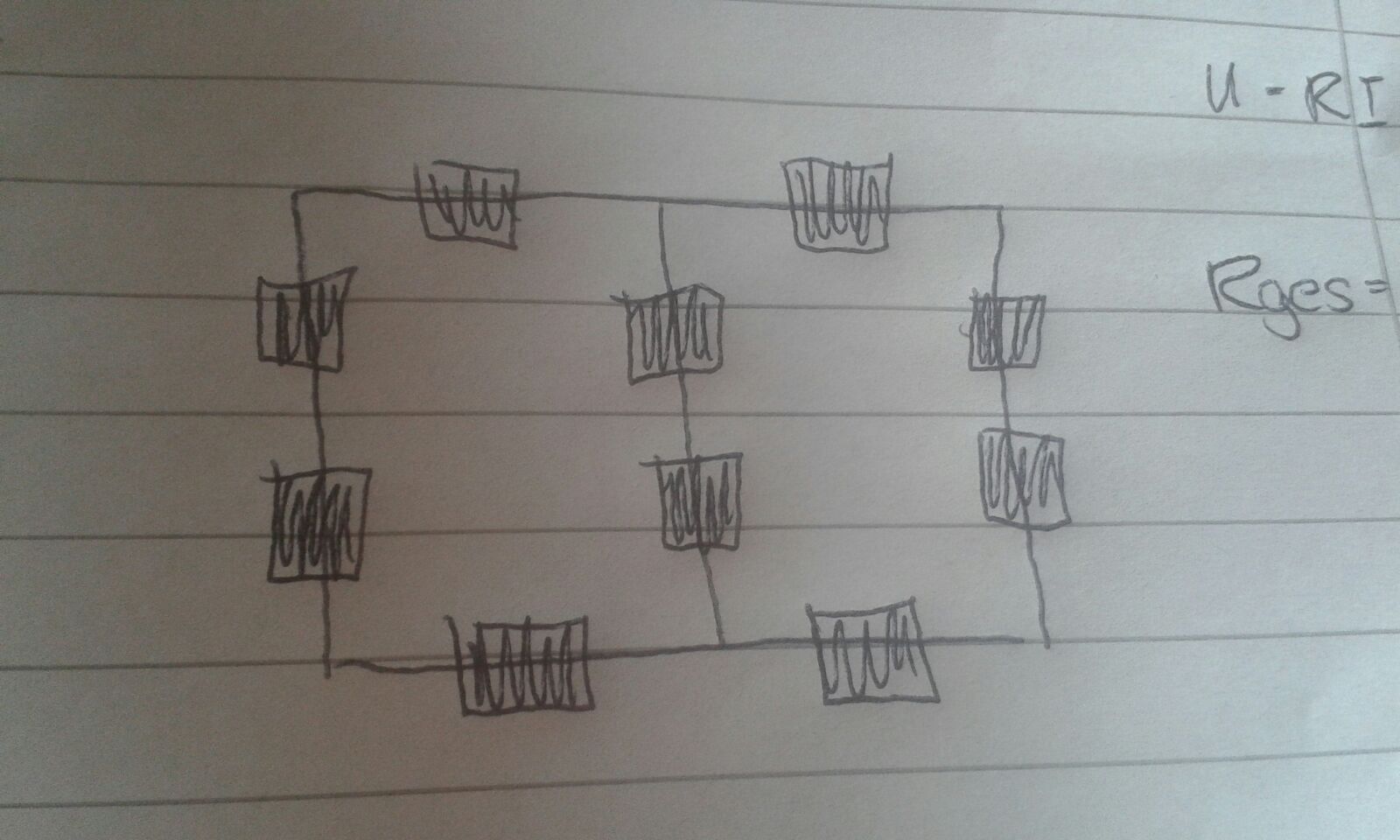

oki doki, dann hier das Bild smile

pepee · Anmeldungsdatum: 17.09.2015 Beiträge: 2

Hat sich erledigt, ich hab das Ergebnis doch raus. smile

5/4 R
