Differenzverstärker

xkris · Anmeldungsdatum: 06.10.2005 Beiträge: 281 Wohnort: LÜbeck

Hallo zusammen,

wahrscheinlich wäre ich mit dieser Frage in einem Elektronikerforum besser aufgehoben, aber ich versuchs trotzdem mal.

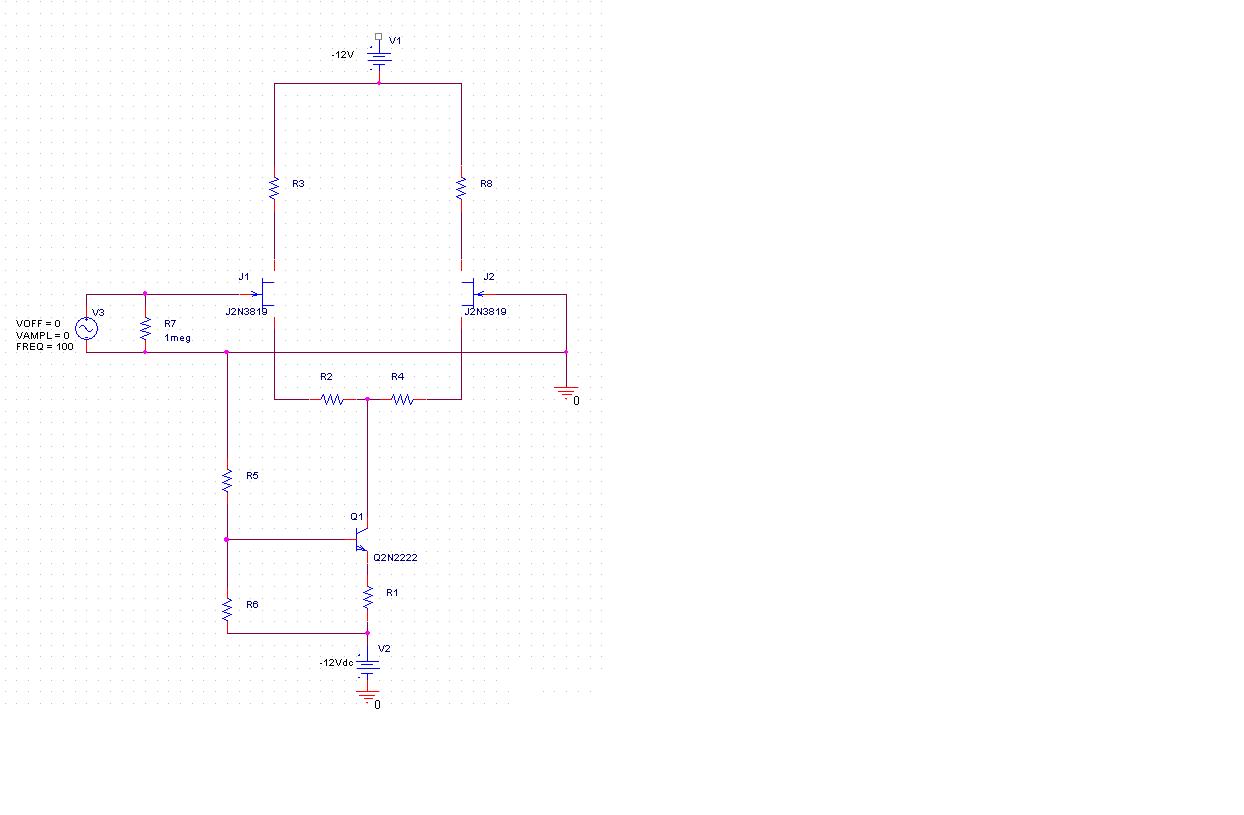

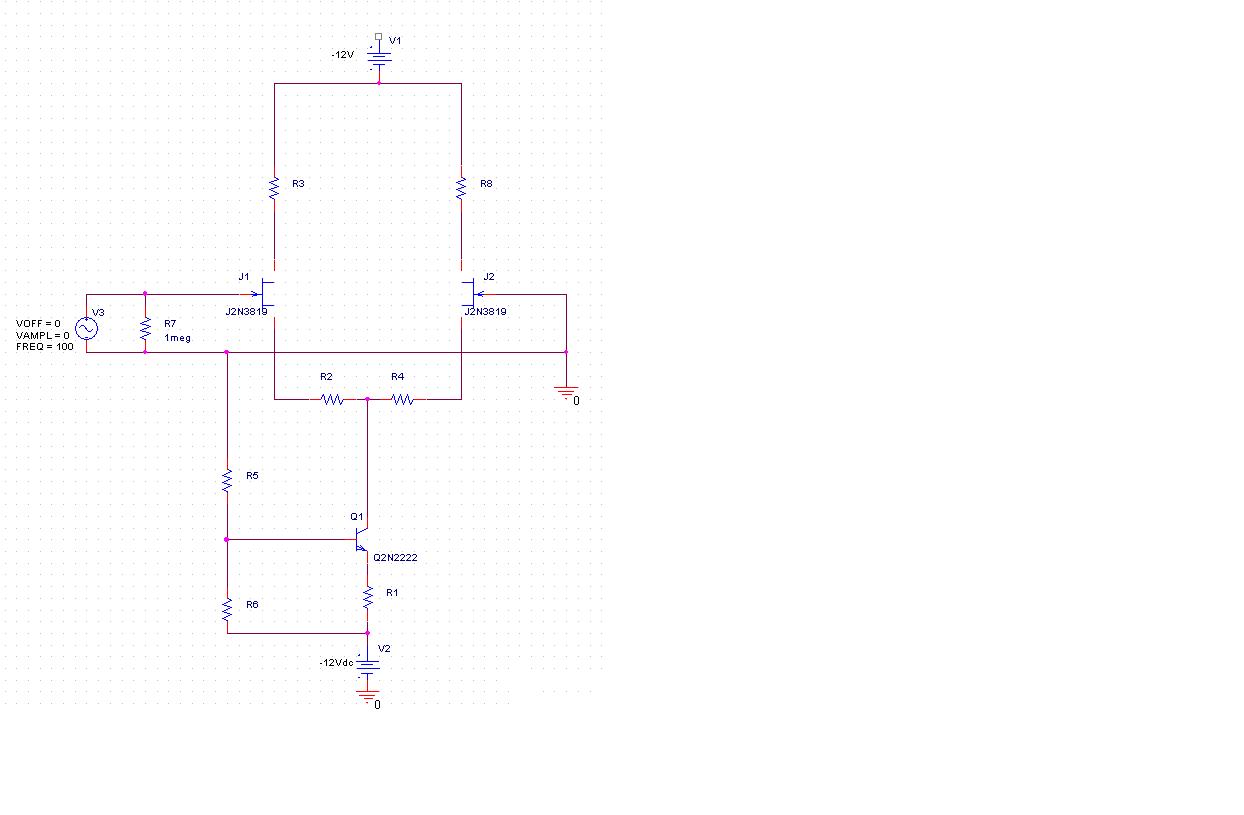

Mir ist nicht klar, wir man bei dem Differenzverstärker(siehe Bild) den Arbeitspunkt einstellen soll.
Nehmen wir mal an, ich möchte Ugs=-2V einstellen (N-Kanal JFet).
In diesem Fall fliessen laut Datenblatt 0.7mA Drainstrom. Da das Gate auf Massepotetial liegt, müßte ich durch die entsprechende Dimensionierung der Widerstände am Source-Anschluss 2V bereitstellen. Vielleicht währe das ja möglich,wenn ich den genauen Spannungsabfall über dem bipolaren Transistor kennen würde, tu ich aber nicht.
Ich komme hier irgendwie nicht weiter.

Bin für jede Anregung Dankbar

gruß
Kristian

eman · Gast

Die richtige Gate-Spannung stellt sich in der gezeigten Schaltung ganz von selbst ein.
Wenn in jedem FET 0,7mA fließen sollen, wird man die Stromquelle Q1 einfach auf
1,4mA einstellen (mit R5, R6, R1), mehr ist nicht nötig.
