Übersetzungsverhältnis Keilkraft auf Kugel berechnen

shanks · Anmeldungsdatum: 09.11.2015 Beiträge: 2

Hallo zusammen,

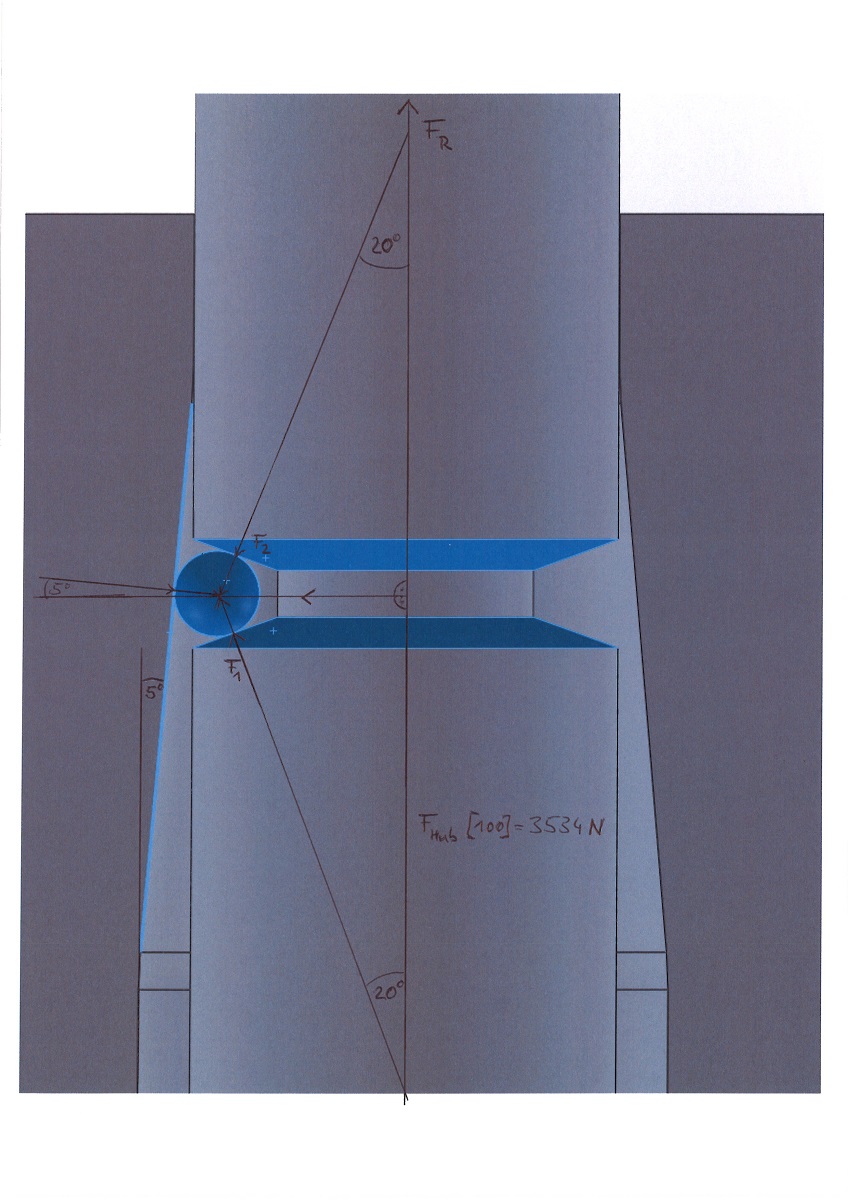

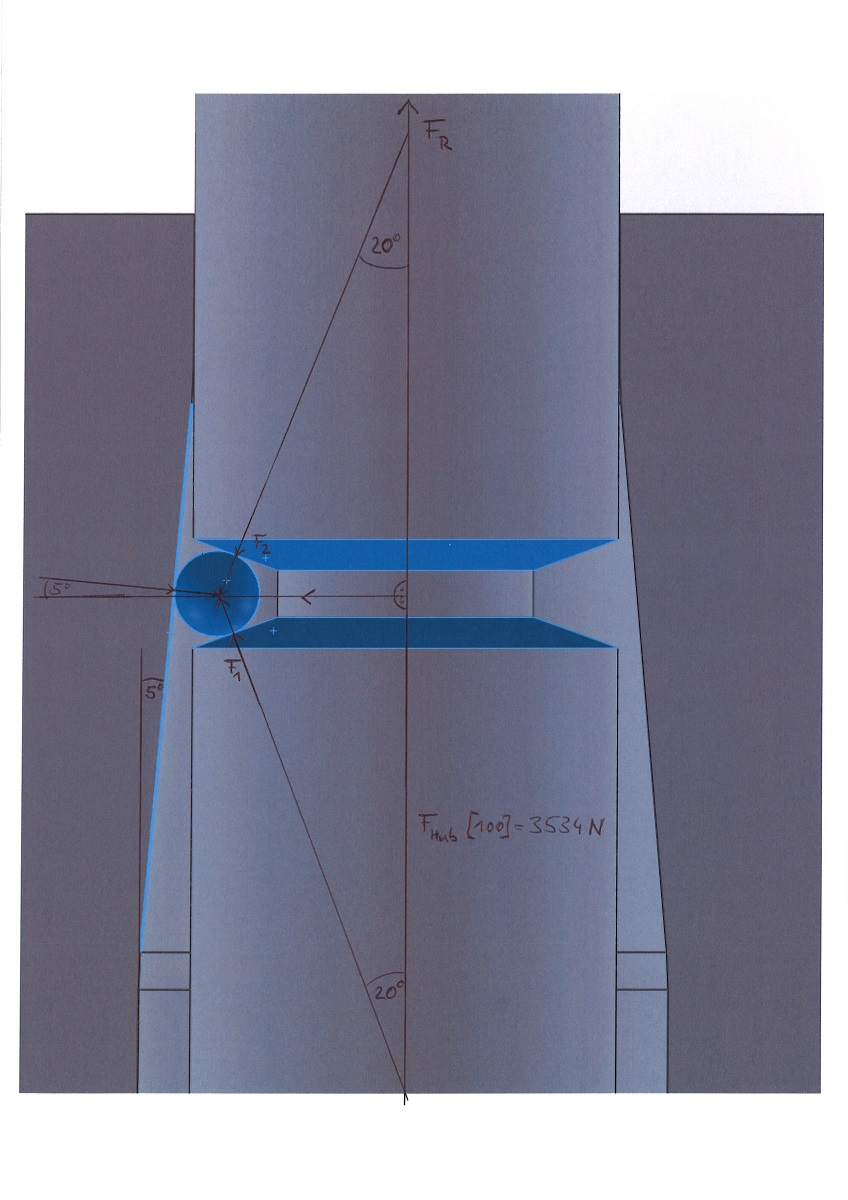

ich habe eine Problemstellung wie auf dem angehängten Bild zu sehen.
Die Kraft, die unten eingeleitet wird, beträgt ca. 3,5kN. Die beiden zentralen Wellen sind vertikal entkoppelt und werden mit Hilfe der Kugel bei Schubkraft nach oben durch die Schräge an der Hülse (ist fix) auseinandergedrückt. Als Ergebnis ist die Kraft am oberen Stößel gefragt bzw das Übersetzungsverhältnis.
Reibung, Flächenpressung usw. sollen vernachlässigt werden.

Gedankengang: resultierende aus vertikaler Kraft FHub und der Kraft, die die Hülsenschräge auf die Kugel ausübt, bilden und daraus die Schubkraft auf den oberen Kegel ermitteln. Damit die vertikale Kraft am oberen Stößel errechnen.

shanks · Anmeldungsdatum: 09.11.2015 Beiträge: 2

Keiner ne Idee oder nen Gedankenansatz?
Hänge irgendwie schon fest, die Kraft der Hülsenschräge auf die Kugel zu berechnen.
