Wirkende Kräfte an einem Ausleger Berechnen

SebaLue · Gast

Meine Frage:
Hallo Leute,
uns wurde im Rahmen der Prüfungsvorbereitung diese Aufgabe gestellt.
Ich muss direkt ehrlich zu geben das ich um Physik immer einen Riesen Bogen machen wollte.
Diese Rechnung geht als angehender Techniker für Maschinenbau nicht ganz auf.
Zur Aufgabe:

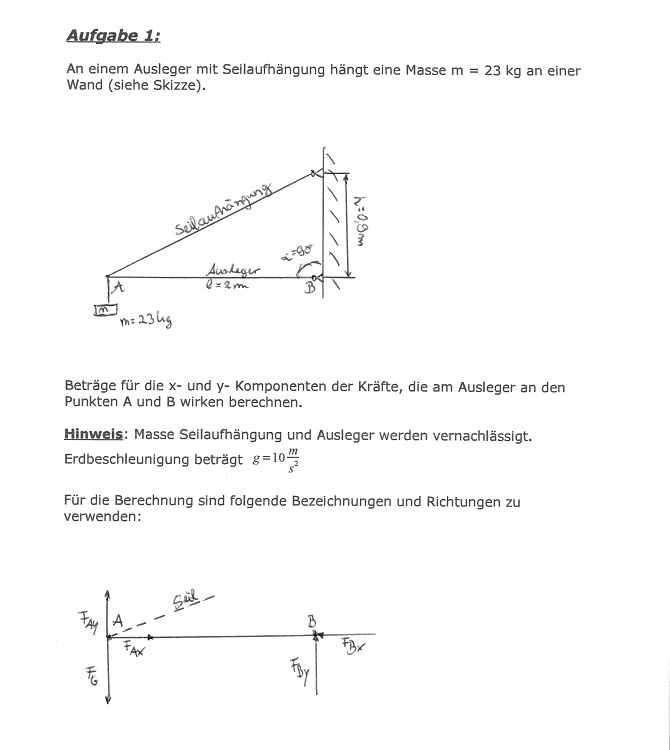

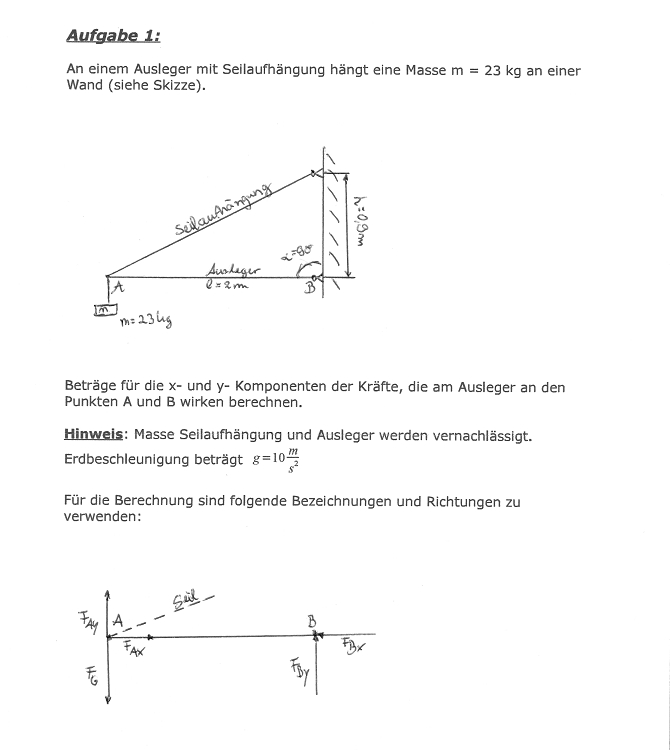

Aufgabe und Lösungsweg aus externem Link geholt und als Anhang eingefügt. Steffen

Hier mein so genannter "Lösungsweg"

Meine Ideen:
Ich weiß jetzt mit ziemlicher Wahrscheinlichkeit,
Das ich die Summe aller Drehmomente hätte berücksichtigen müssen.

In meiner Erinnerung schwebt mir sowas wie
Grundregeln oder Bedingungen der Statik:
Summe aller Fx =0
" Fy =0
" M =0

Duncan · Gast

Bei A existiert keine Auflagerkraft.
Sei S die Seilkraft.
Es ist unsinnig, eine unbekannte Kraft von vornherein negativ anzunehmen.

Aus diesen 3 Gleichungen ergibt sich:
S = 560 N
F_Bx = -511 N (also nach links zeigend)
F_By = 0

Sebbe1993 · Anmeldungsdatum: 18.11.2015 Beiträge: 2

Also war der ganze "Trick" ganz simpel.

Am Punkt a wirken keine Kräfte aufgrund des
Seiles. Und danach mit den Summen aller Kräfte
Weiter machen okay smile

Ich danke dir das war eine große wenn auch eine
beschämende Erleuchtung !
