Zweipol, Reihenschaltung, Zeigerdiagramm

Claudini95 · Anmeldungsdatum: 31.05.2015 Beiträge: 126

Meine Frage:
Hey Physikerboard,

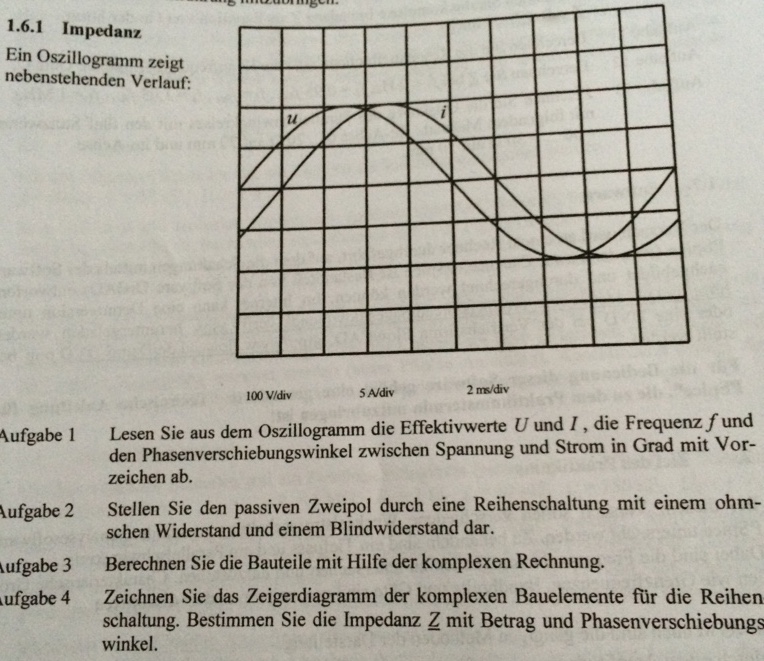

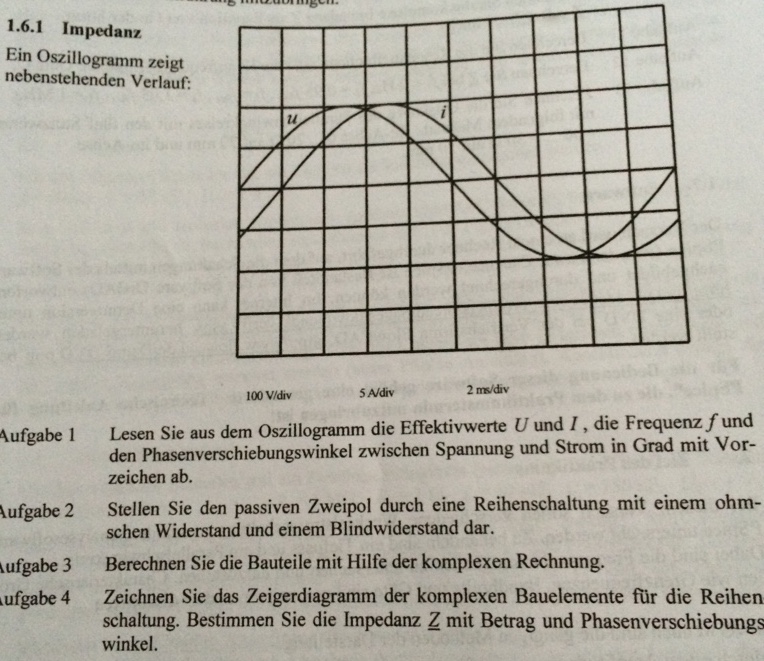

bei Aufgabe 1 und 2 denke ich dass ich alles richtig habe, bei Aufgabe 3 und 4 habe ich jedoch Probleme.

Meine Ideen:

und

mit Versor Null Grad

und

mit Versor -36 Grad

soweit klar.

Zweipol einer Reihenschaltung ist doch:

0----[ R ]----[ L ]----0

Bei der Aufgabe 3 also:

und

(Unterstriche lasse ich jetzt weg, ich weiß es handelt sich um komplexe Rechnung)

Also ist mein ohmscher Widerstand

Mein Blindwiderstand ist doch:

umgeformt entsprechend

Mir fehlt dann noch bei der Aufgabe 3 die Spannung? Wobei mit berechnen Sie die Bauteile es doch eigentlich schon getan ist?

Bei Aufgabe 4 happert's jetzt. Es geht um das Zeigerdiagramm der komplexen Bauteile als mein R und mein L? Ich weiß jetzt nicht was ich genau machen soll ich habe die Spannung mit U auf die reelle Achse gezeichnet und den Zeiger I mit -36 Grad zur x-Achse und z ist +36 Grad zur x-Achse nach oben verschoben.

Und das ist falsch, ich weiß einfach nicht was gemeint ist unglücklich

Wäre nett wenn mir jemand helfen könnte. Danke!

Claudia
