Induktion in Stab

Zoey · Gast

Meine Frage:
1)Die Schienen eines Minigenerators bilden einen Winkel von 30°. Ein 50cm langer Stab wird aus der angegebenen Startposition heraus gleichförmig nach rechts bewegt. Geben Sie Uind(t)an, wenn der Stab mit 0,1 m/s auf den Schienen gleitet und B=0,5 T ist. Zeichnen Sie auch ein t-Uind-Diagramm.

(Anfangs ist der Abstand zwischen den Schienen 10cm)
2) Ich hätte noch eine Frage: Wie würde man die Induktion theoretisch ausrechnen, wenn ein Stab schief von einem Magnetfeld durchsetzt würde. Würde das etwas ändern?

Meine Ideen:
1)Uind=B*v*d
ändert sich dann d periodisch irgendwie?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Skizze?

Zoey · Gast

Ich weiß nicht wie man hier etwas hochlädt, jedenfalls sieht es aus wie ein Dreieck, in dessen linker Ecke der benannte Winkel ist.
Ein paar cm nach rechts ist der Stab abgebildet. 10cm von ihm sind schon auf dem Dreieck. In der Strecke nach rechts ist ein nach innen gehendes Magnetfeld zu sehen.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Registriere Dich, dann kannst Du auch Bilder hochladen. Bevor Du das nicht tust, reden wir aneinander vorbei.

ZI · Anmeldungsdatum: 03.01.2016 Beiträge: 7

So hier ist es nun Big Laugh

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

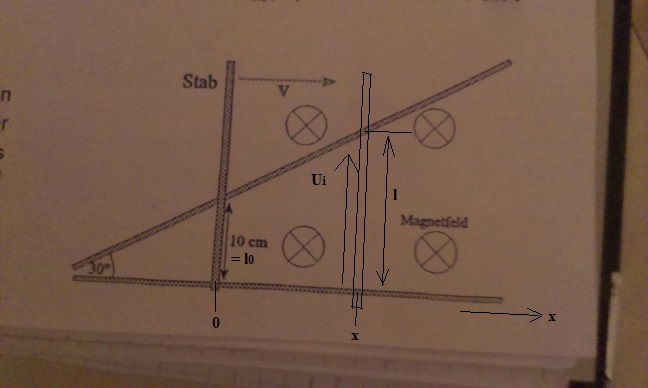

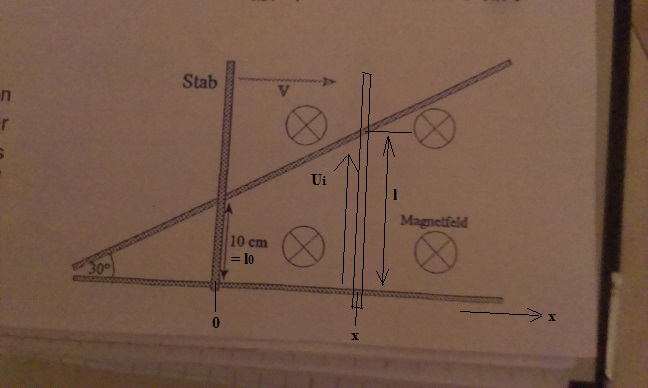

Zum Zeitpunkt t = 0 befinde sich der Stab in der Position x = 0. Dann ist

mit

Daraus folgt

Zahlenwerte und Einheiten einsetzen und ausrechnen.

Es handelt sich um eine lineare Zeitfunktion mit der Steigung

, die die Ordinate (ui-Achse) bei

schneidet.

ZI · Anmeldungsdatum: 03.01.2016 Beiträge: 7

okay danke smile

aber was setzt man für t ein?

2) habe ich mich gefragt wie es wäre, wenn der Stab in einem gewissen WInkel in das B-Feld eingeführt werden würde, aber ich glaube das macht doch keinen Unterschied.

ZI · Anmeldungsdatum: 03.01.2016 Beiträge: 7

Und braucht man l0 in diesem Fall wirklich? Weil, wenn man tan(alpha)*x rechnet man ja quasi schon die ganze länge l ausrechnet, vorausgesetzt x beginnt seit dem WInkel

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

ZI · Anmeldungsdatum: 03.01.2016 Beiträge: 7

okay danke

http://www.physikerboard.de/topic,46130,-induktion-in-stab-auf-schiefener-ebene.html das ist was ich mit der schiefen ebene meine

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
