Kräfte in einer beidseitig eingespannten Scheibe berechnen

Stahlhammer · Anmeldungsdatum: 06.11.2007 Beiträge: 17 Wohnort: Sauerland (NRW)

Hallo zusammen!

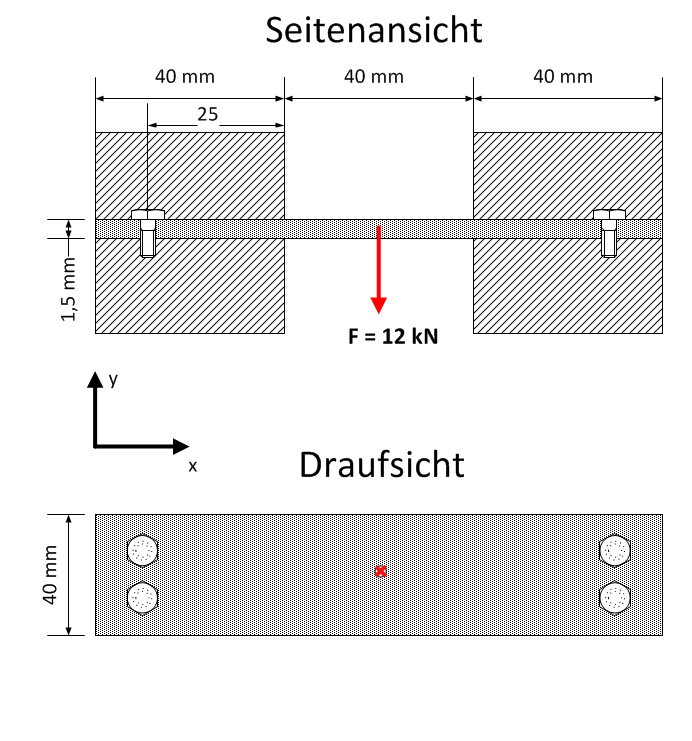

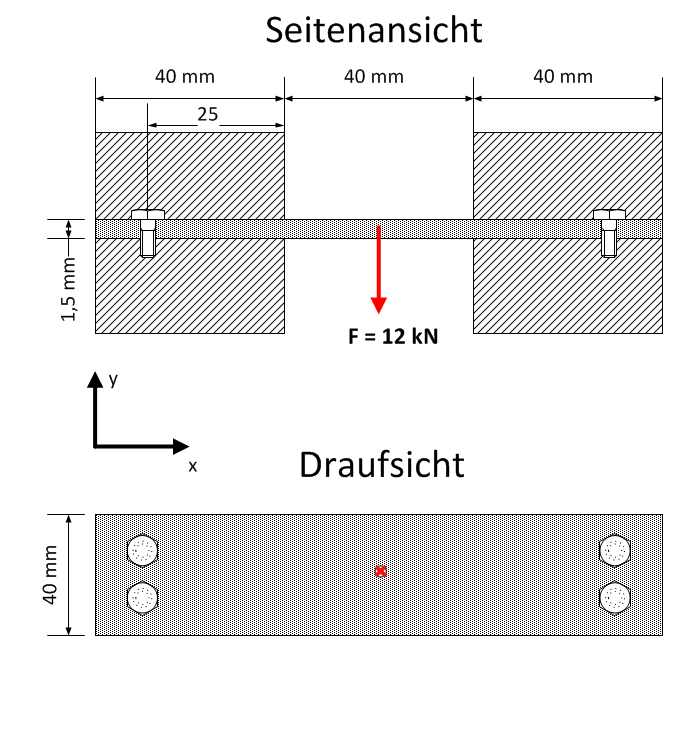

Ich habe ein Blech, welches beidseitig mit jeweils zwei Passschrauben formschlüssig in zwei metallblöcken eingespannt ist und auf diesen aufliegt.
Mittig im Blech ist ein Fügeelement, welches in y-Richtung belastet wird und bei 12 kN versagt. Dabei wird das Blech um 10 mm in y-Richtung verformt.
Der E-Modul des Blechs beträgt 65 MPa.

Nun soll der Aufbau so verändert werden, dass das Blech nicht mehr durch Formschluss der Passschrauben gehalten wird sondern durch eine vertikale Kraft, die das Blech auf den Block presst, sodass es während des Kraftangriffs nicht mehr verrutschen kann.

Um die Anpresskraft zu bestimmen, muss die Kraft berechnet werden, die in x-Richtung im Blech wirkt.
Wie aber berechne ich diese Kraft?
Liegt überhaupt ein Scheibenproblem vor oder lässt sich das Modell einfacher berechnen?

http://www.bilder-upload.eu/show.php?file=131f05-1459346158.png

Ich habe mal einen Ansatz mit Stäben gerechnet und komme immer auf eine Kraft in x-Richtung von 12 kN. Diese erscheint mir aber zu hoch, da sich die Kraft eigentlich in x- und y-Richtung aufteilen müsste.

Welche Lösungsansätze fallen euch ein?

Duncan · Gast

Und wo verbirgt sich da eine Scheibe?

Stahlhammer · Anmeldungsdatum: 06.11.2007 Beiträge: 17 Wohnort: Sauerland (NRW)
