Schaltung mit 2 Widerständen und Amperemeter

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

Hallo

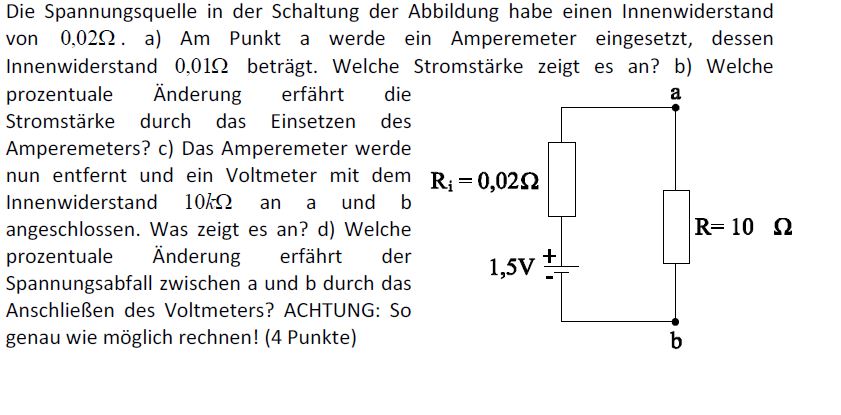

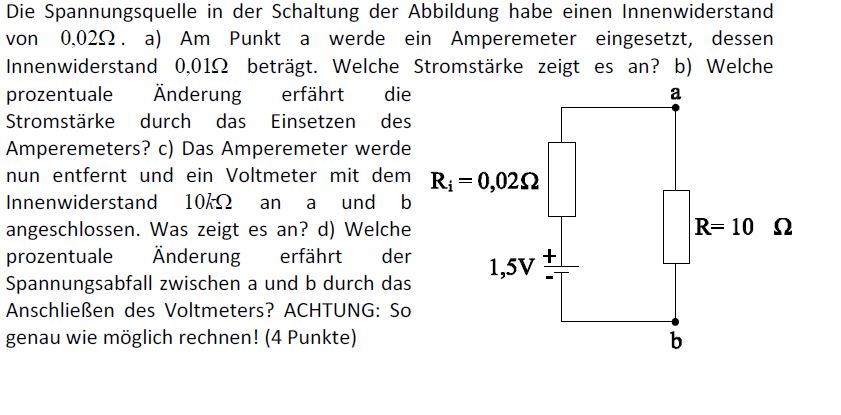

wie rechne ich bei dieser Schaltung die Stromstärke aus?
Kann ich hier sagen, dass die Widerstände parallel geschalten sind? Oder muss ich nur I*R1+I*R2 = I*Rges rechnen?
Rges = 10,02 Ohm.
I = 1,5V/10,02Ohm = 0,1497 A

Rneu=10,03 Ohm.
Ineu= 1,5V/10,01Ohm = 0,1498 A

glg

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

Alles klar, dann liegt also eine Serienschaltung vor, bei der ich R1+R2+...+Rn rechnen darf =)?

Sorry, ich meinte Iges = 1,5V/10,03.
Kriegt das Amperemeter den Widerstand, der danach geschalten ist, mit?

glg und vielen Dank Willkommen

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

alles klar! Danke =)

bei c) muss ich nun ein Voltmeter anschließen.
Dabei rechne ich mir den neuen Widerstand aus:
Rges = 10 000 Ohm + 10 Ohm + 0.02 Ohm
Uges = Rges * I

Uges = 10 010.02 Ohm * (1,5V/0,02Ohm) = 1498,51 Volt

Passt das denn so :/? das erscheint mir zu hoch ...

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Ist auch falsch. Das Voltmeter hängt parallel an R, wenn es "an a und b angeschlossen" ist.

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

Achja..!

..Dann muss ich zuerst die parallel geschaltenen Widerstände berechnen:

1/Rges = 1/10 000 + 1/10
Rges = 9,99 Ohm

Serienschaltung des 0,02 Ohm Widerstands:
Rges = 9,99 Ohm + 0,02 Ohm = 10,01 Ohm

U = 10,01 Ohm * I
I = ?
:/

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Richtig! Wie geht's weiter?

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

Jetzt würde ich die alte Stromstärke verwenden, oder?
I = 1,5V/10,02 Ohm
Uneu = 10,01 Ohm*(1,5V/10,02Ohm) = 1,4985 Volt

Passt das smile

?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Nein, wieso die alte? Du hast doch jetzt eine andere Schaltung!

Du hast den Gesamtwiderstand korrekt berechnet. Nun berechne den Strom. Welche Spannung fällt an der Parallelschaltung aus R und Voltmeter ab, wenn der dadurch fließt?

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

sorry :/

U (a-b) = R(a-b) * I => I = 1,5V/(9,99 Ohm) = 0,15015 A

jetzt habe ich die Serienschaltung einmal ignoriert (0,02 Ohm) und nur die Widerstände der Parallelschaltung berechnet.

Und dann mit dem Gesamtwiderstand, oder?

U(a-b) = 0,15015 A *10,01Ohm = 1,5030015 V

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Leider nein.

An den 1,5V hängt nicht nur die Parallelschaltung, sondern auch noch der Innenwiderstand. Durch diese Gesamtschaltung wird der Gesamtstrom bestimmt.

Und dieser Gesamtstrom erzeugt am Innenwiderstand einen bestimmten Spannungsabfall und an der Parallelschaltung einen weiteren Spannungsabfall, die jeweils mit U=RI berechnet werden können.

Du kannst Dir natürlich auch die fehler- und rundungsträchtige Stromberechnung als Zwischenschritt ganz sparen und gleich die Spannungsteilerformel nehmen: die Spannung 1,5V teilt sich im Verhältnis der Widerstände auf. Je nachdem, was Dir lieber ist.
