Fahrzeug kippt, Kräfte berechnen

Physiker1910 · Anmeldungsdatum: 20.01.2016 Beiträge: 141

Meine Frage:
Hallo die Aufgabe lautet folgendermaßen:

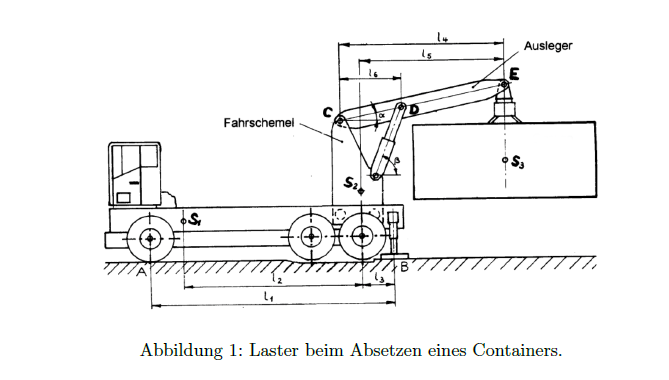

Ein Transporter hebt eine Last (siehe Abbildung 1). Das Fahrzeug wurde fachgemäß mit den Säulen B verankert, sodass diese Säulen und die Vorderräder A die einzigen
Aufstandspunkte sind. Si sind die einzelnen Schwerpunkte für Fahrzeug, Hebezeug und
Last. C, D und E sind Drehgelenke.
Folgende Längen sind gegeben: l1 = 9 m, l2 = 6.5 m, l3 = 1 m, l4 = 6.5 m, l5 = 5.5 m,
alpha = 15°, beta = 60° Folgende Gewichtskräfte treten auf: FG1 = 100 kN in S1,
FG2 = 10 kN in S2, und FG3 = 120 kN in S3.
Machen Sie zuerst eine Prinzipskizze mit allen auftretenden Kräften und Winkel. Berechnen
Sie die Aufstandskräfte FA im Punkt A und FB im Punkt B. Ab welcher Last Fmax
kippt der Transporter nach hinten? Berechnen Sie die Kräfte FC im Gelenk C und FD im
Gelenk D.

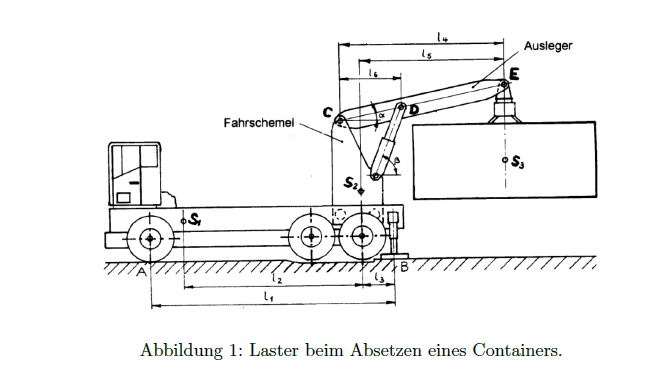

Die Skizze der Angabe sowie meine Kräfte skizze ist im Bild .

Meine Ideen:
Für die Berechnung von FA und FB habe ich folgendes :

Drehpunkt war um B gegen den Uhrzeigersinn als positiv angesetzt.

Wie komme ich zu F max bzw den Gelenken in C und D hat hier wer Vorschläge ?

Ach ja es seien die Lösungen gegeben mit :
Lösungen: FA = 24.4 kN, FB = 205.6 kN, FC = 432.95 kN, FD = 532.7 kN,
FLmax = 168.9 kN

wobei hier FA und FB korrekt waren .

Physiker1910 · Anmeldungsdatum: 20.01.2016 Beiträge: 141

Skizzen.

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3323

Ashildr97 · Anmeldungsdatum: 01.11.2016 Beiträge: 5

Brüte auch grad über dem gleichen Zettel aber ich schaffe es einfach nicht, den Ausleger korrekt freizumachen um Fc und Fd zu berechnen(habe verschiedene Schnitte versucht und bekomme einfach nicht die richtigen Werte heraus)

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3323

du wirsd doch einen Gelenksstab freimachen können und das zweimal,

zeichne die bauteile getrennt und die Kräfte nach actio reactio

für jeden teil gilt das Gleichungssystem des statischen Gleichgewichts.
